Organización de la memoria del controlador
La memoria del controlador se compone de dos tipos de memoria física:
oLa memoria flash contiene archivos (aplicación, archivos de configuración, etc.).
oLa memoria Random Access Memory (RAM) se utiliza para la ejecución de aplicaciones.

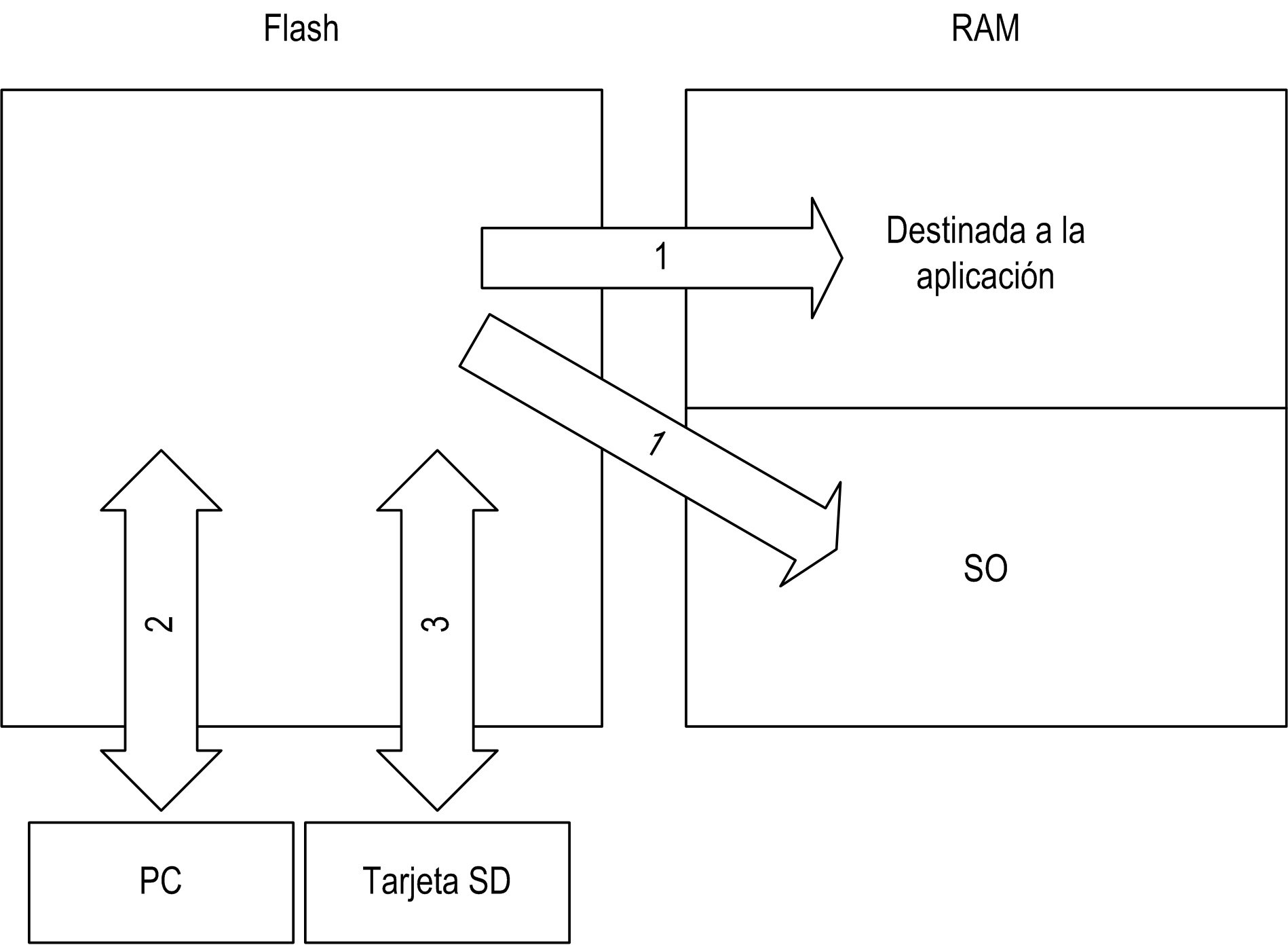

Transferencias de archivos en memoria
|
Elemento |
Estado del controlador |
Eventos de transferencia de archivos |
Conexión |
Descripción |
|---|---|---|---|---|
|
1 |
– |
Iniciado automáticamente en Encendido y Reinicio |
Interna |
Transferencia de archivos de memoria Flash a RAM. El contenido de la memoria RAM se sobrescribe. |
|
2 |
Todos los estados salvo INVALID_OS (1) |
Iniciado por el usuario |
Puerto de programación Ethernet o USB |
Los archivos pueden transferirse mediante: oController Assistant oEcoStruxure Machine Expert |
|
3 |
Todos los estados |
Se inicia automáticamente con un script (transferencia de datos) o al apagar y encender (clonación) cuando se inserta una tarjeta SD |
Tarjeta SD |
Carga/descarga con tarjeta SD(1). |
|
(1) Si el controlador se encuentra en el estado INVALID_OS, la única memoria a la que se puede acceder es la tarjeta SD y sólo para actualizaciones de firmware. |
||||
NOTA: La modificación de archivos en la memoria flash no afecta a una aplicación en ejecución. Todos los cambios que se efectúen en los archivos de la memoria flash se tendrán en cuenta en el reinicio siguiente.
