Funciones de sincronización y habilitación
En esta sección se presentan las funciones utilizadas por FreqGen/PWM:
oFunción de sincronización
oFunción de habilitación
Cada función utiliza los dos bits de bloques de funciones siguientes:
oBit EN_(función): establecer este bit en 1 permite que la (función) opere en una entrada física externa si se ha configurado.
oBit F_(función): establecer este bit en 1 fuerza la (función).

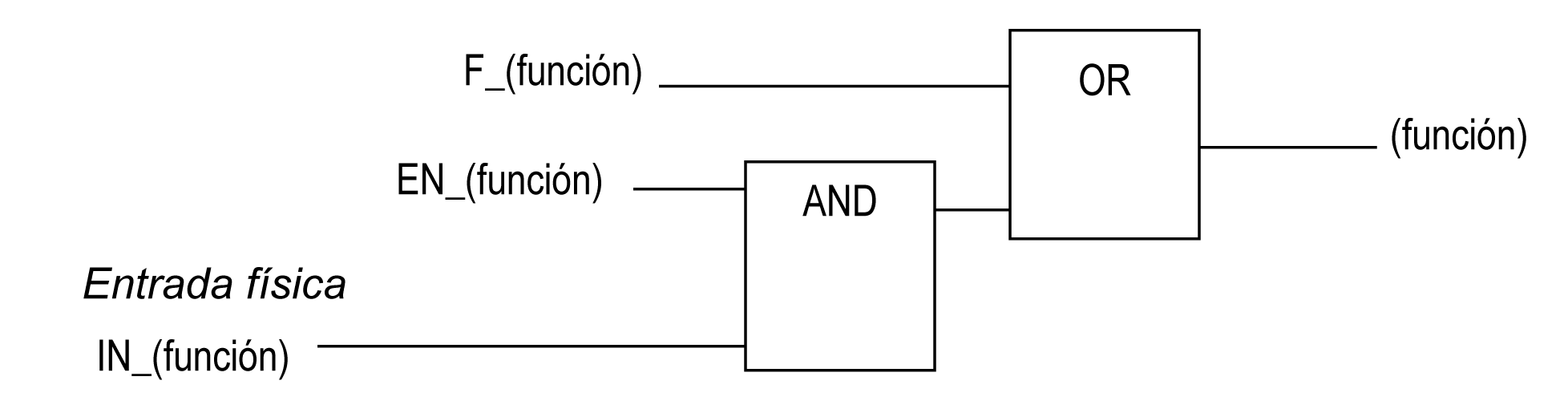

En el diagrama siguiente se explica cómo se gestiona la función:
NOTA: (función) hace referencia a Enable (para la función de habilitación) o Sync (para la función de sincronización).
Si se requiere la entrada física, habilítela en la pantalla de configuración.

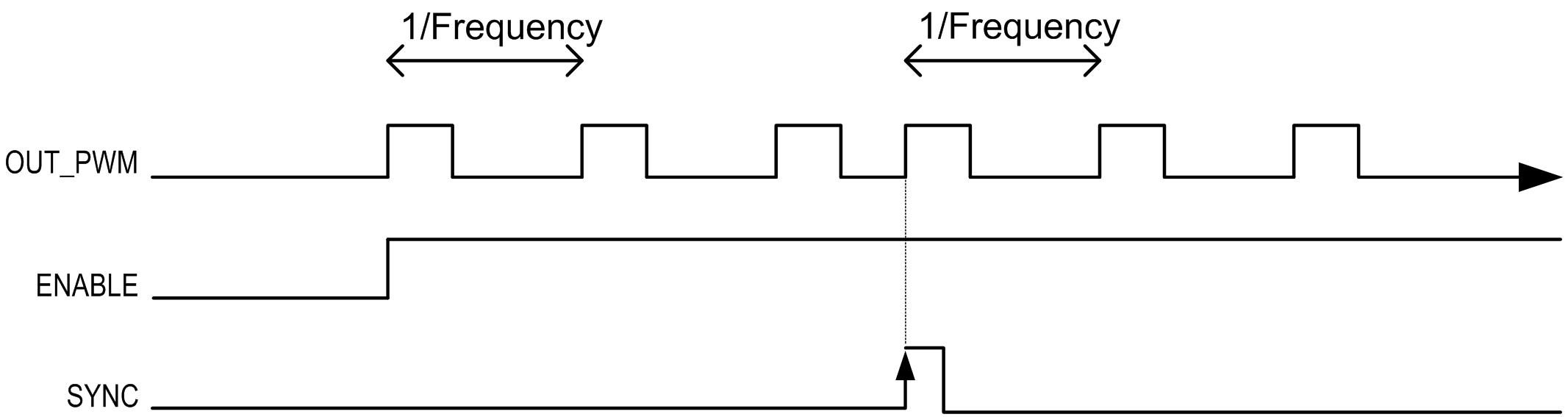

La función Sincronización se utiliza para interrumpir el ciclo de FreqGen/PWM actual y reiniciar un nuevo ciclo.
La función Habilitar se utiliza para activar FreqGen/PWM:
