Consideraciones específicas de TM251MESE
TM251MESE cuenta con dos redes Ethernet distintas. Cada una dispone de sus propias direcciones IP y MAC exclusivas.
Las dos redes Ethernet se denominan Ethernet 1 y Ethernet 2:
oEthernet 1 consta de dos puertos Ethernet conmutados dedicados a la comunicación entre máquinas o con la red de control.
oEthernet 2 consta de un puerto Ethernet dedicado a la red de dispositivos que admite conexiones Industrial Ethernet.
Arquitectura Industrial Ethernet

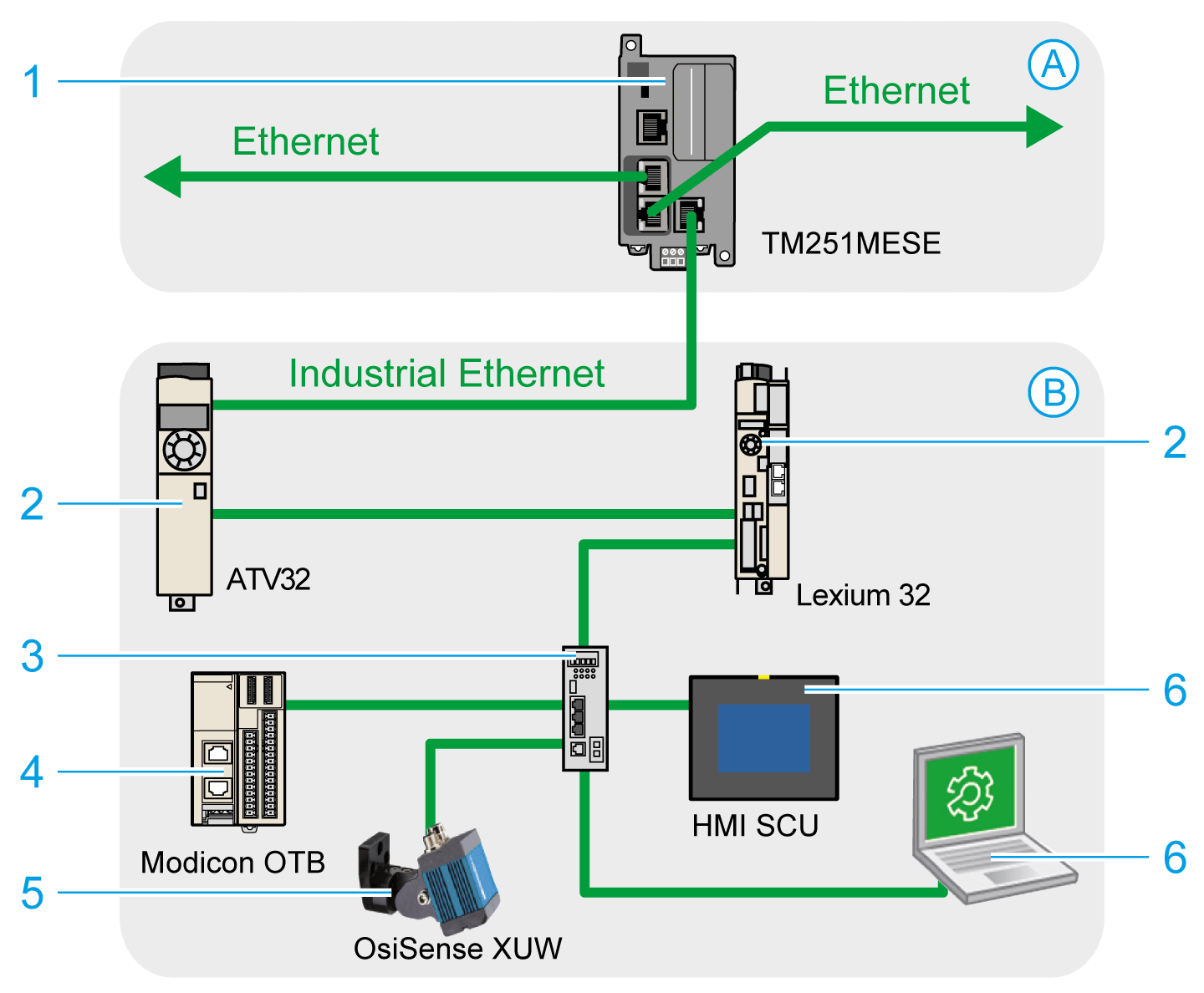

En esta figura se muestra una arquitectura Industrial Ethernet típica:
A Red de control
B Red de dispositivos
2 Esclavos conectados en cadena tipo margarita
3 Conmutador Ethernet
4 Isla de E/S (Modbus TCP)
5 Sensor de visión (EtherNet/IP)
6 PC y HMI (TCP/UDP)
2, 4 y 5 Dispositivos esclavos Industrial Ethernet (EtherNet/IP/Modbus TCP)
Conexiones Industrial Ethernet con arquitectura Modbus TCP IOScanner
Por ejemplo, puede:
oConectar el PC a Ethernet 1.
oUtilizar Modbus TCP IOScanner o EtherNet/IP Scanner con Ethernet 2.

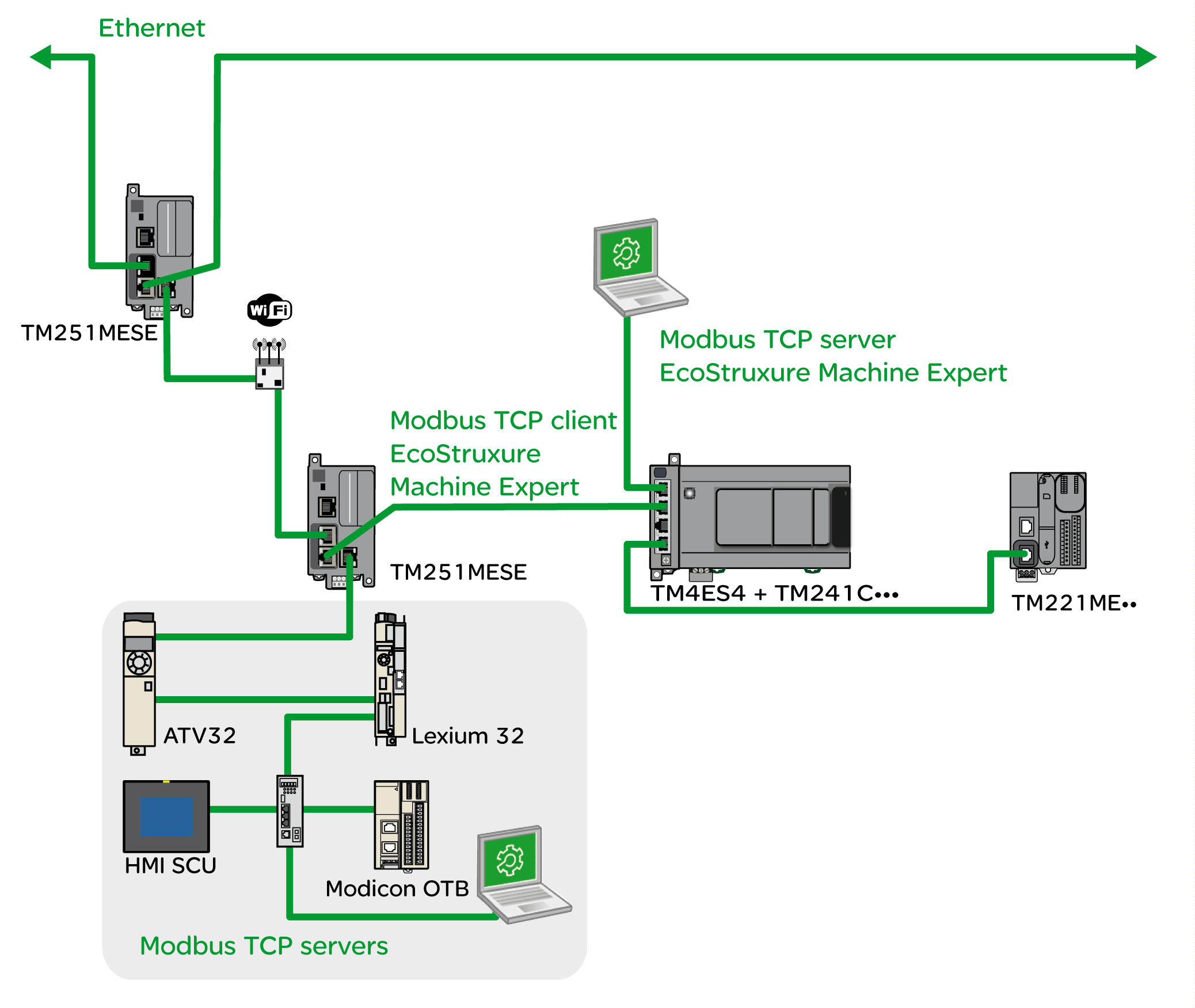

Esta figura es un ejemplo de una arquitectura Industrial Ethernet con TM251MESE.
