TM251MESC



TM251MESC  Presentación

Descripción

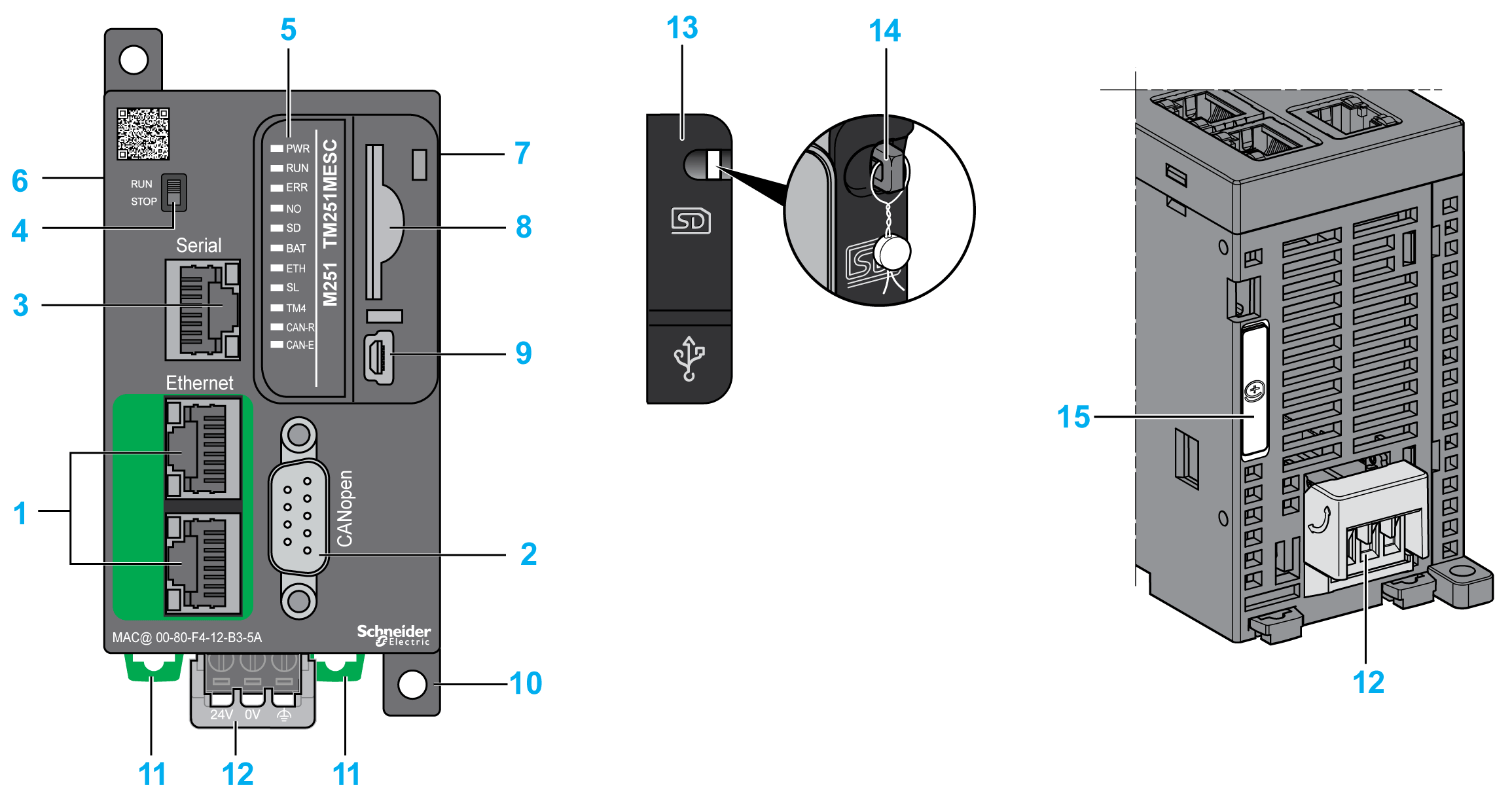

En esta figura se muestran los distintos componentes del controlador lógico TM251MESC:






Número

Descripción

Consulte

1

Conmutador de puerto dual Ethernet

Puerto Ethernet

2

Puerto CANopen

Puerto CANopen

3

Puerto de la línea serie / Tipo RJ45 (RS-232 o RS-485)

Línea serie

4

Interruptor Run/Stop

Run/Stop

5

Indicadores LED de estado

6

Conector de bus de TM4

Módulos de ampliación TM4

7

Conector de bus TM3/TM2

Módulos de ampliación TM3

8

Slot para tarjeta SD

Tarjeta SD

9

Puerto de programación USB mini-B / para la conexión de terminales a un PC de programación (EcoStruxure Machine Expert)

Puerto de programación USB mini-B

10

Conexiones de montaje de la superficie

11

Carril DIN (segmento DIN) de cierre de clip para 35 mm (1,38 in)

Carril DIN

12

Fuente de alimentación de 24 V CC

Cableado y características de la fuente de alimentación de CC

13

Cubierta de protección (slot para tarjeta SD y puerto de programación USB mini-B)

14

Gancho de sujeción (gancho no incluido)

15

Soporte de la batería

Reloj de tiempo real (RTC)

Indicadores LED de estado

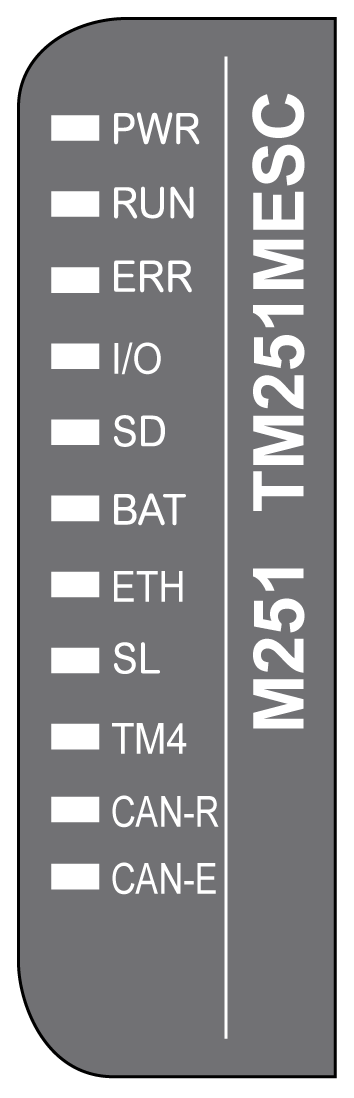

En esta figura se muestran los indicadores LED de estado:






En la tabla siguiente se describen los indicadores LED de estado del sistema:

Etiqueta

Tipo de función

Color

Estado

Descripción

PWR

Alimentación

Verde

Activado

Indica que recibe alimentación.

Desactivado

Indica que no recibe alimentación.

RUN

Estado del equipo

Verde

Activado

Indica que el controlador ejecuta una aplicación válida.

Intermitente

Indica que el controlador tiene una aplicación válida que está detenida.

1 parpadeo

Indica que el controlador se ha detenido en el PUNTO DE INTERRUPCIÓN.

Desactivado

Indica que el controlador no está programado.

ERR

Error interno

Rojo

Activado

Indica que se ha detectado un error en el funcionamiento del sistema.

Parpadeo rápido

Indica que el controlador ha detectado un error interno.

Intermitencia lenta

Indica que se ha detectado un error menor si RUN está encendido o que no se ha detectado ninguna aplicación.

I/O

Error de E/S

Rojo

Activado

Indica los errores del dispositivo en la línea serie, la tarjeta SD, el bus TM4, el bus TM3, los puertos Ethernet o el puerto CANopen.

SD

Acceso para tarjeta SD

Verde

Activado

Indica que se está accediendo a la tarjeta SD.

BAT

Batería

Rojo

Activado

Indica que la batería debe sustituirse.

Intermitente

Indica que la batería está baja de carga.

ETH

Estado de puertos Ethernet

Verde

Activado

Indica que el puerto Ethernet está conectado y la dirección IP definida.

3 parpadeos

Indica que el puerto Ethernet no está conectado.

4 parpadeos

Indica que la dirección IP ya está en uso.

5 parpadeos

Indica que el módulo espera la secuencia BOOTP o DHCP.

6 parpadeos

Indica que la dirección IP configurada no es válida.

SL

Línea serie

Verde

Activado

Indica el estado de la línea serie.

Desactivado

Indica la ausencia de comunicación serie.

TM4

Error en bus TM4

Rojo

Activado

Indica que se ha detectado un error en el bus TM4.

Desactivado

Indica que no se ha detectado ningún error en el bus TM4.

CAN-R

Estado de ejecución de CANopen

Verde

Activado

Indica que el bus CANopen está operativo.

Desactivado

Indica que el maestro CANopen está configurado.

Intermitente

Indica que el bus CANopen se está inicializando.

1 parpadeo por segundo

Indica que el bus CANopen está parado.

CAN-E

Error de CANopen

Rojo

Activado

Indica que el bus CANopen está parado (BUS DESACTIVADO).

Desactivado

Indica que no se ha detectado ningún error de CANopen.

Intermitente

Indica que el bus CANopen no es válido.

1 parpadeo por segundo

Indica que el controlador ha detectado que se ha alcanzado o superado el número máximo de tramas con errores.

2 parpadeos por segundo

Indica que el controlador ha detectado un evento de Node Guarding o de Heartbeat.

NOTA: Todos los indicadores LED parpadean cuando se está identificando el controlador lógico. Para obtener más información, consulte Guía de programación de EcoStruxure Machine Expert.

Dimensiones

En esta figura se muestran las dimensiones externas del controlador lógico:
