EXPERTGetImmediateValue: Valor del contador de lectura de una función de HSC o codificador

Descripción del de funciones

Este de funciones administrativo permite leer el valor del contador de un HSC o codificador omitiendo el ciclo de controlador.

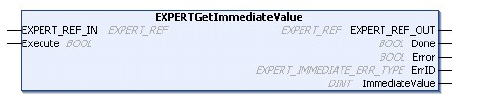

Representación gráfica

Representación IL y ST

Para ver la representación general en lenguaje IL o ST, consulte el capítulo Representación de funciones y de bloques de funciones.

Descripción de variables de E/S

En esta tabla se describen las variables de entrada:

Entradas	Tipo	Comentario
EXPERT_REF_IN	EXPERT_REF	Consulte el bloque de funciones EXPERT.
Execute	BOOL	En el flanco ascendente, inicia la ejecución del bloque de funciones. En el flanco descendente, restablece las salidas del bloque de funciones cuando finaliza su ejecución.

En esta tabla se describen las variables de salida:

Salidas	Tipo	Comentario
EXPERT_REF_OUT	EXPERT_REF	Consulte el bloque de funciones EXPERT.
Done	BOOL	TRUE = indica que ExpertDiag es válido. La ejecución del bloque de funciones ha finalizado.
Error	BOOL	TRUE = indica que se ha detectado un error.
ErrID	IMMEDIATE_FUNC_ERR_TYPE	Cuando Error es TRUE: tipo de error detectado.
ImmediateValue	DINT	Contiene el valor del contador.

Adición del bloque de funciones EXPERTGetImmediateValue

Paso	Descripción
1	Seleccione la ficha Bibliotecas en el catálogo de software y haga clic en Bibliotecas. Seleccione Controller > M258 > M258 Expert IO > Administrative > EXPERTGetImmediateValue en la lista, arrastre y suelte el elemento en la ventana POU.
2	Vincule la entrada EXPERT_REF_IN a la salida HSC_REF del HSC.

Paso

Descripción

Seleccione la ficha Bibliotecas en el catálogo de software y haga clic en Bibliotecas.

Seleccione Controller > M258 > M258 Expert IO > Administrative > EXPERTGetImmediateValue en la lista, arrastre y suelte el elemento en la ventana POU.

Vincule la entrada EXPERT_REF_IN a la salida HSC_REF del HSC.
