EXPERTSetParam: ajuste de los parámetros de un HSC

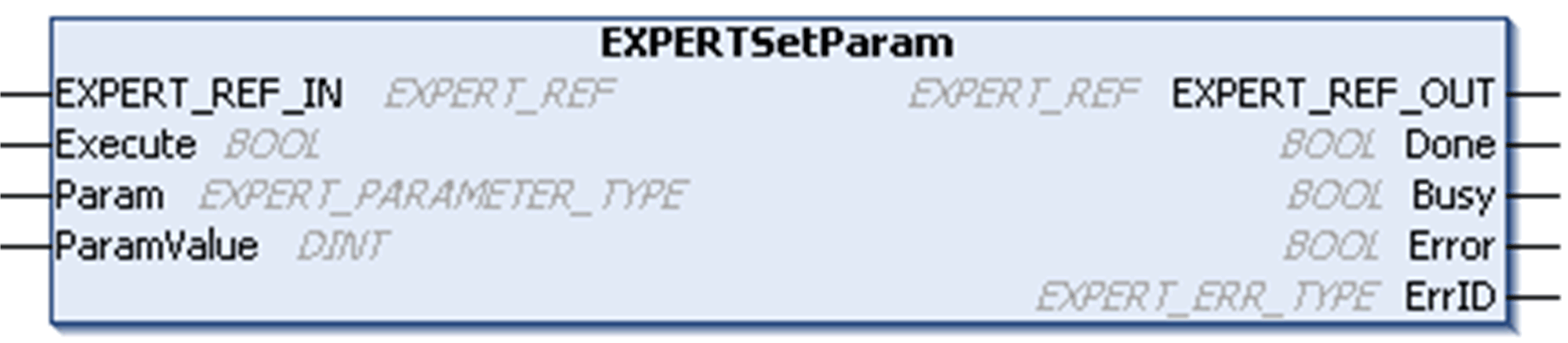

Descripción del bloque de funciones
Este bloque de funciones administrativas modifica el valor de un parámetro de un HSC.
Para ver la representación general en lenguaje IL o ST, consulte el capítulo Representación de funciones y de bloques de funciones.
Descripción de variables de E/S
En esta tabla se describen las variables de entrada:
|
Entradas |
Tipo |
Comentario |
|---|---|---|
|
EXPERT_REF_IN |
Consulte el bloque de funciones EXPERT. No se debe cambiar durante la ejecución del bloque. |
|
|
Execute |
BOOL |
En el flanco ascendente, inicia la ejecución del bloque de funciones. En el flanco descendente, restablece las salidas del bloque de funciones cuando finaliza su ejecución. |
|
Param |
Parámetro para leer. |
|
|
ParamValue |
DINT |
Valor de parámetro que escribir. |
En esta tabla se describen las variables de salida:
|
Salidas |
Tipo |
Comentario |
|---|---|---|
|
EXPERT_REF_OUT |
Consulte el bloque de funciones EXPERT. |
|
|
Done |
BOOL |
TRUE = indica que el parámetro se ha escrito correctamente. La ejecución del bloque de funciones ha finalizado. |
|
Busy |
BOOL |
TRUE = indica que la ejecución del bloque de funciones está en curso. |
|
Error |
BOOL |
TRUE = indica que se ha detectado un error. La ejecución del bloque de funciones ha finalizado. |
|
ErrID |
Cuando Error es TRUE: tipo de error detectado. |
NOTA: Para obtener más información acerca de los pins Done, Busy y Execution, consulte la sección Información general sobre la gestión de bloques de funciones.
Adición del bloque de funciones EXPERTSetParam
|
Paso |
Descripción |
|---|---|
|
1 |
Seleccione la ficha Bibliotecas en el Catálogo de software y haga clic en Bibliotecas. Seleccione Controlador > M258 > E/S expertas de M258 > Administrativas > EXPERTSetParam de la lista y, a continuación, arrastre el elemento y suéltelo en la ventana POU. |
|
2 |
Conecte la entrada EXPERT_REF_IN a la salida HSC_REF de HSC. |
