Para reducir las posibles discrepancias durante las operaciones de montaje y mantenimiento, se puede codificar la asociación entre los bloques de terminales y los módulos electrónicos.

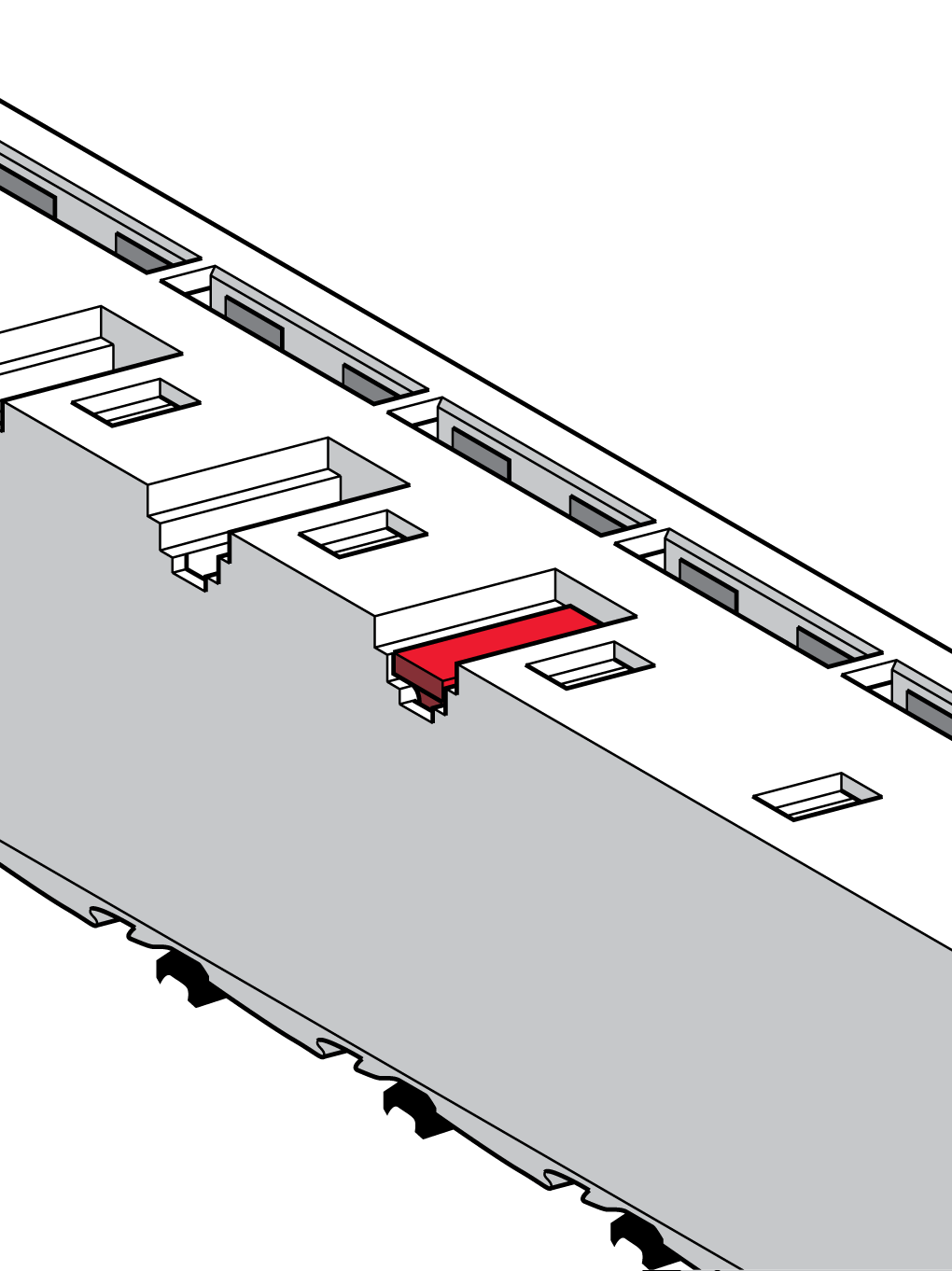

En la imagen siguiente se muestra una codificación del módulo electrónico y del bloque de terminales:
Se necesitan los accesorios de etiquetas y la herramienta de etiquetado para codificar el bloque de terminales y el módulo electrónico.
Creación de un esquema de codificación
Hay muchos esquemas de codificación que se pueden utilizar para el Sistema TM5. Estas son algunas estrategias que puede utilizar:
oCodifique de forma diferente los módulos adyacentes.
oCodifique cada tipo de sección (entrada, salida, digital, analógica, 24 V CC, 120 V CA, 240 V CA...) con un patrón diferente.
oAsegúrese de que esquema de codificación sea único.

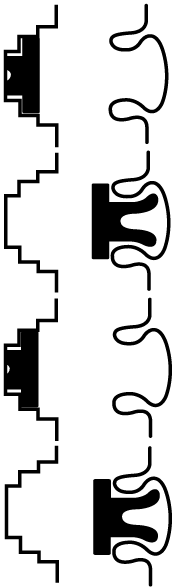

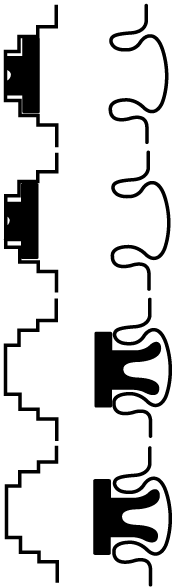

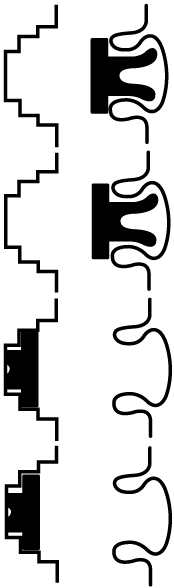

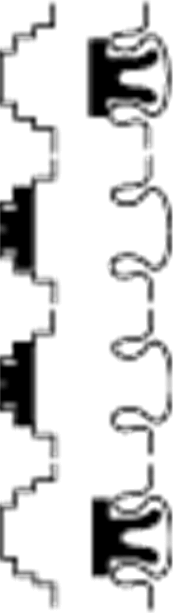

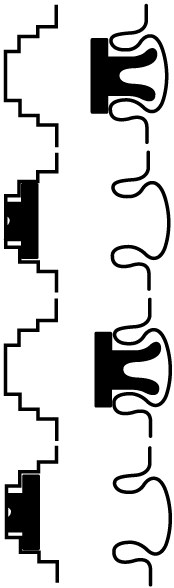

En la tabla siguiente se muestran algunas combinaciones únicas para codificar el Sistema TM5:
|
1 |
2 |
3 |
4 |
5 |
6 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
A |
B |
A |
B |
A |
B |
A |
B |
A |
B |
A |
B |
|
|
|
|
|
|
||||||
|
A Slots en el bloque de terminales B Slots en el módulo electrónico
|
|||||||||||
Cómo instalar las etiquetas para la codificación
En la tabla siguiente se describe cómo codificar el bloque de terminales y el módulo electrónico:
|
Paso |
Action |
|
|---|---|---|
|
1 |

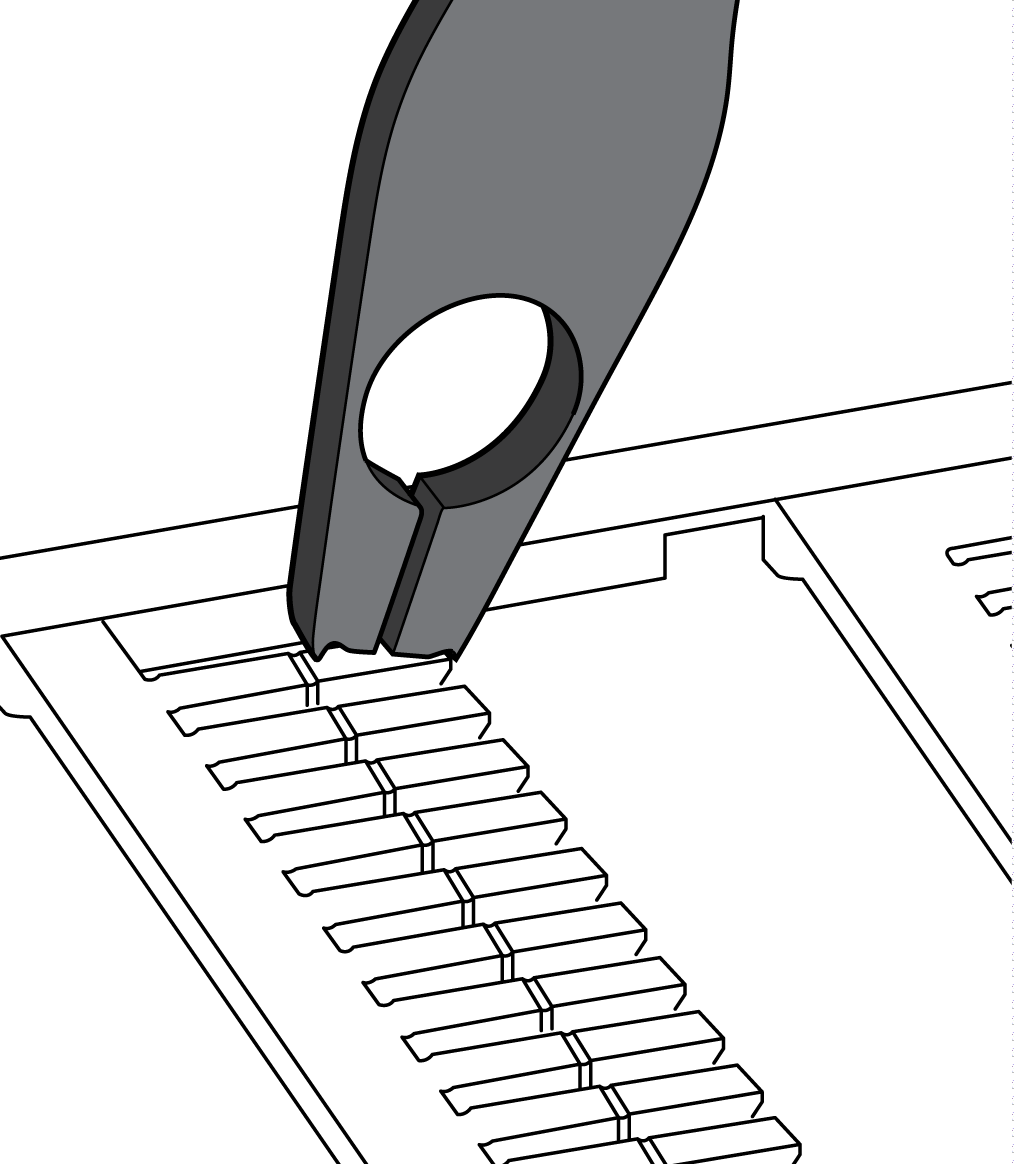

Sujete la etiqueta deseada con los cortadores de ancho único de la herramienta de etiquetado. |
|
|
2 |

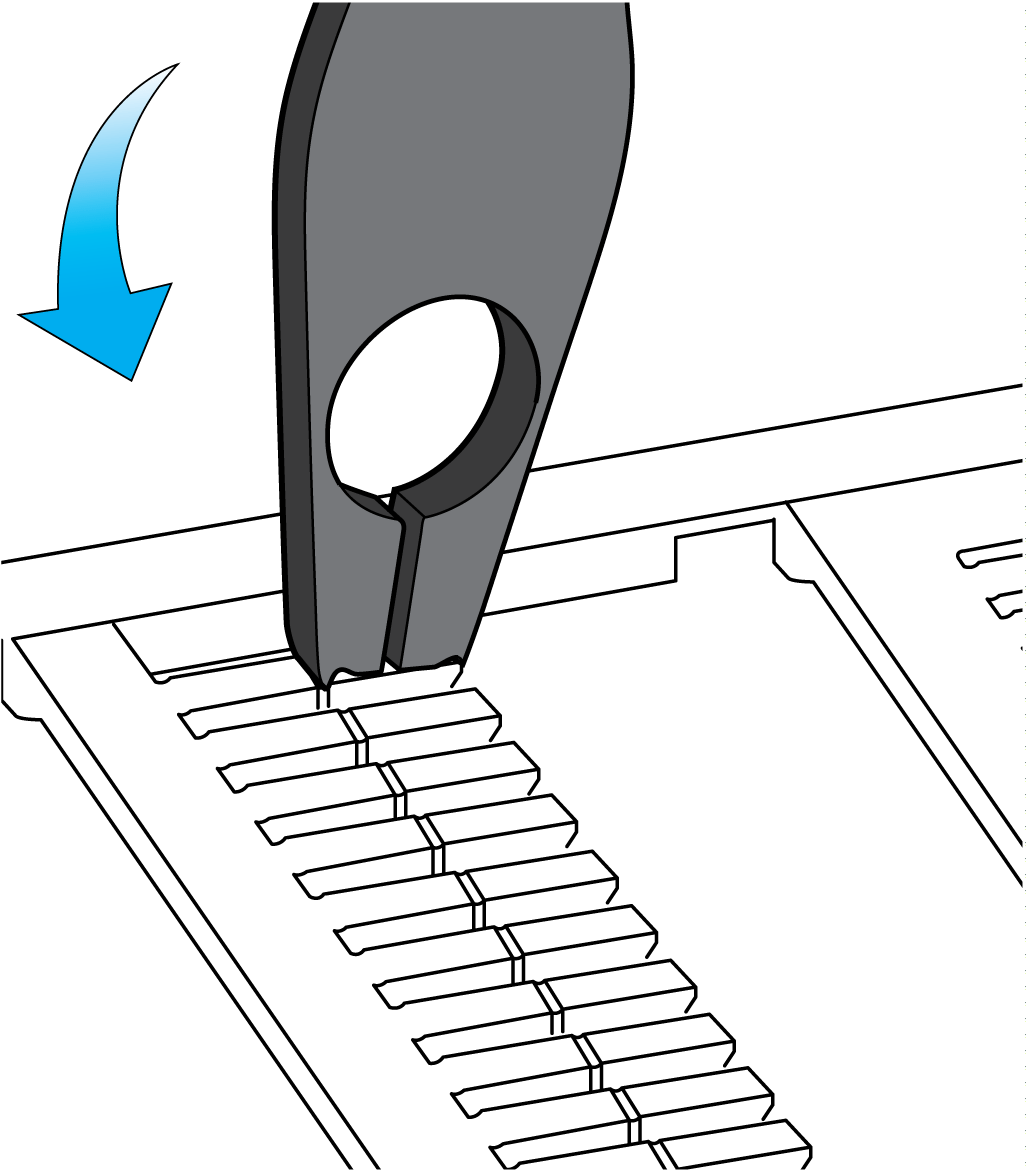

Presione con la herramienta de etiquetado para separar la etiqueta. |
|
|
3 |
Centre la etiqueta sobre el slot en el módulo electrónico. |
|
|
4 |

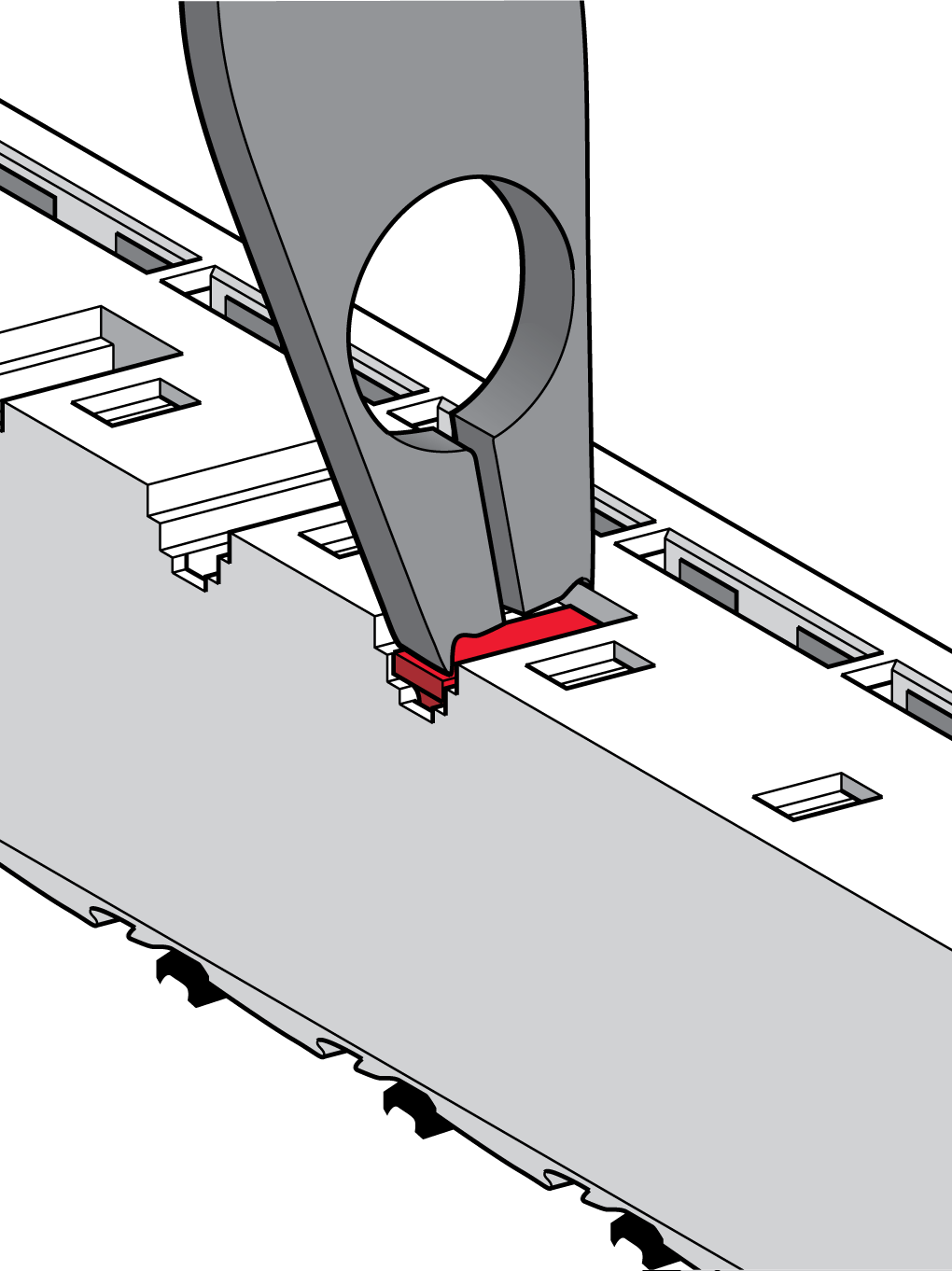

Sujete la herramienta de etiquetado en un ángulo de 90° con respecto al módulo electrónico y presione para insertar el pie de la etiqueta en el slot. NOTA: Repita el paso 1 y 2 para eliminar una etiqueta con el cortador de ancho único de la herramienta de etiquetado. |
|
|
5 |

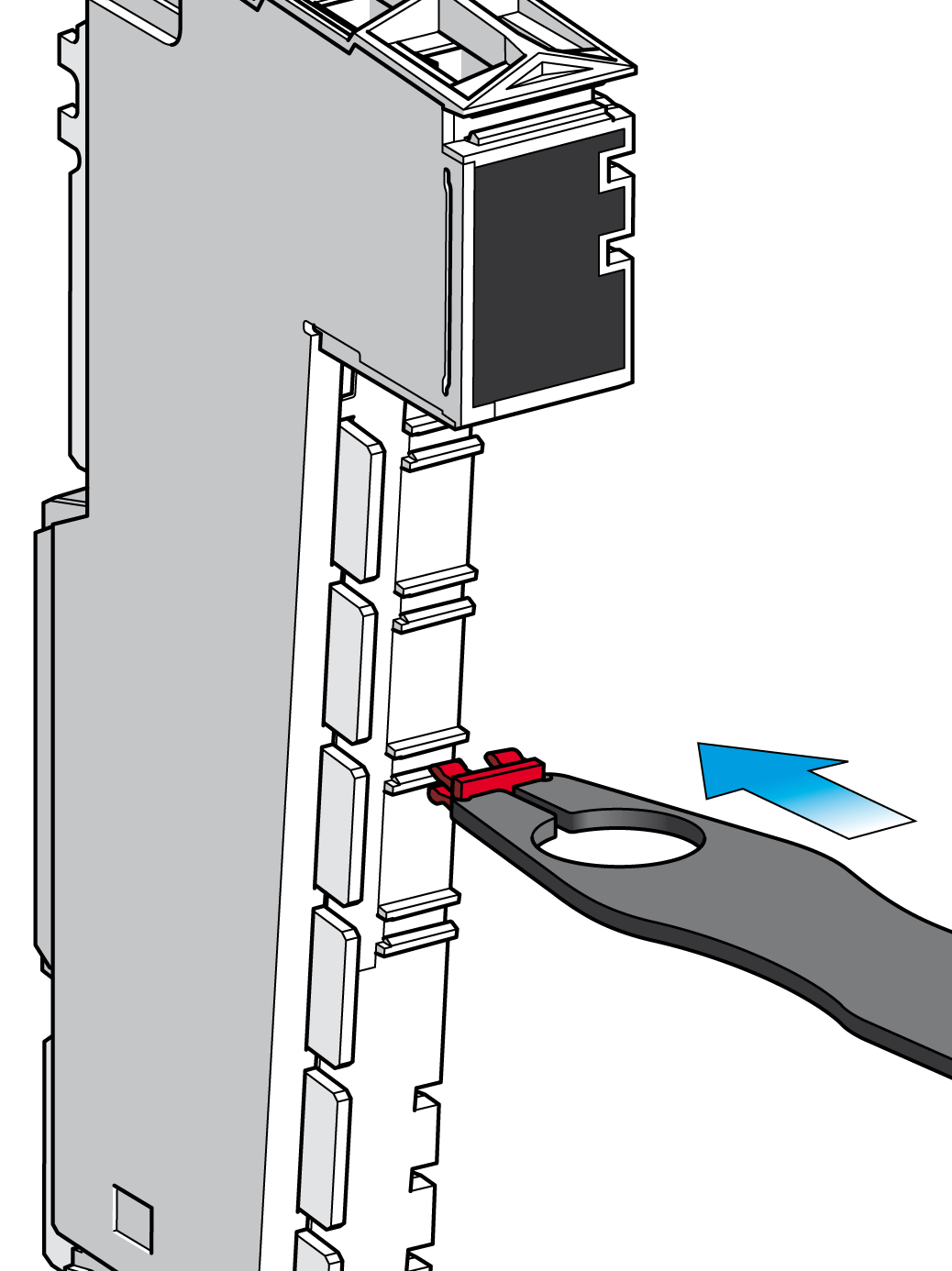

Coloque la etiqueta en el slot en la parte posterior del bloque de terminales tal como se muestra. |
|
|
6 |

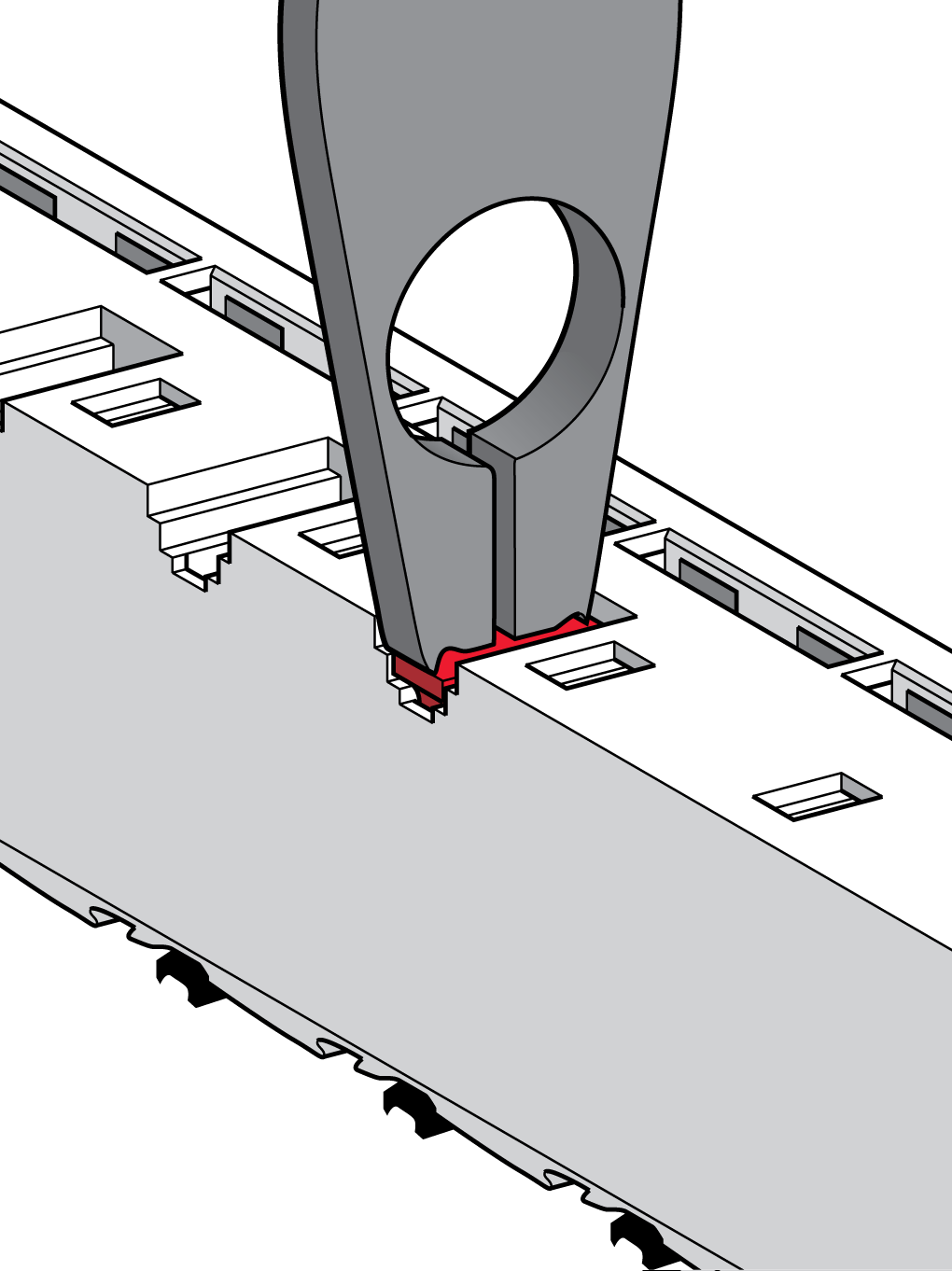

Utilice la herramienta de etiquetado para empujar el pie izquierdo de la etiqueta en el slot. |
|
|
7 |

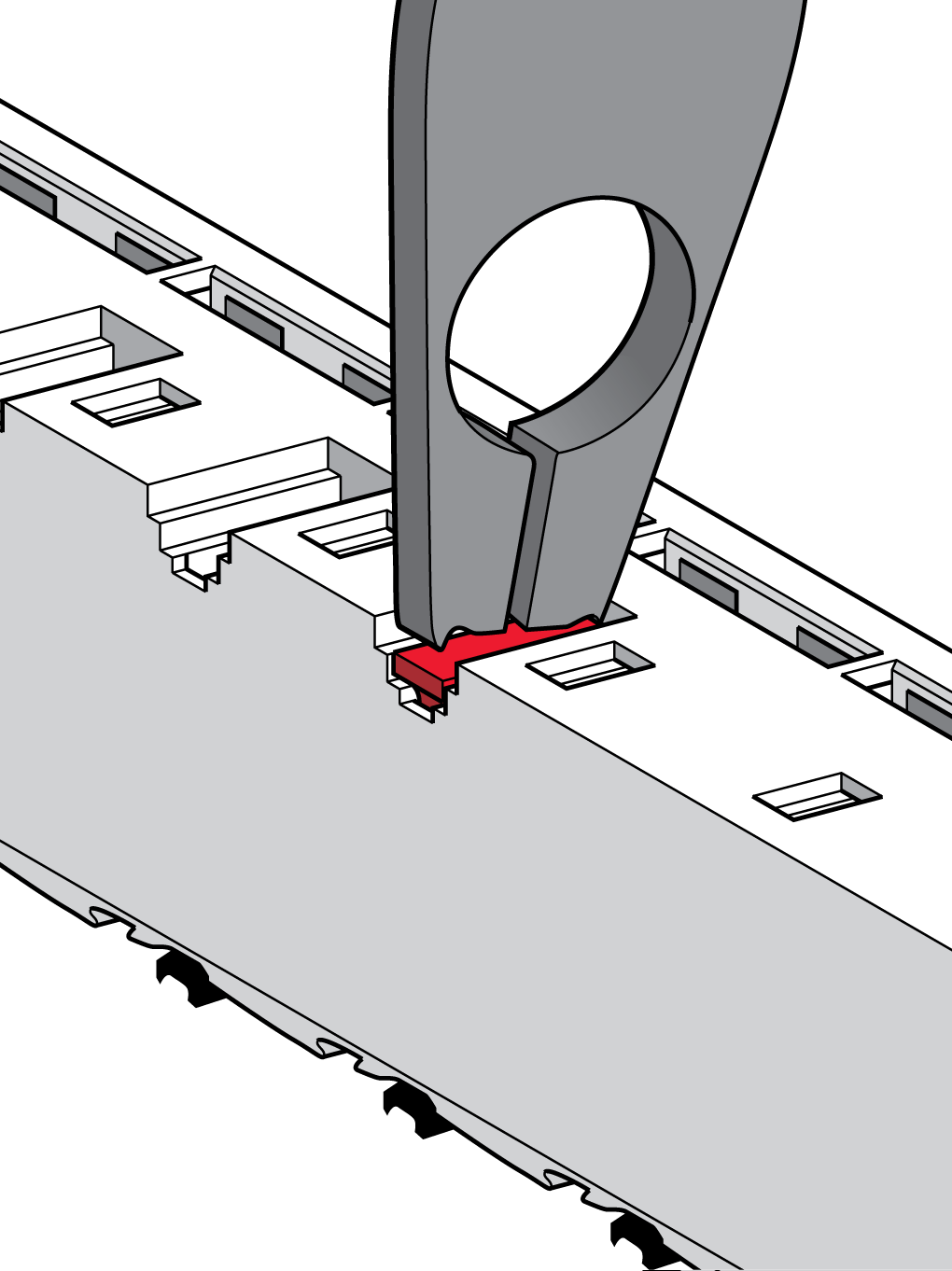

Con la herramienta de etiquetado, presione el pie derecho de la etiqueta en el slot.
Resultado: Etiqueta insertada para la codificación del terminal. |
|
representa un
representa un slot de módulo electrónico sin etiqueta.
representa un
representa un slot de bloque de terminales sin etiqueta.
