En esta sección se muestra cómo etiquetar:
1 El módulo electrónico.
2 El clip de bloqueo del bloque de terminales
3 Los conectores del bloque de terminales
NOTA: En el siguiente procedimiento se explica cómo instalar una etiqueta utilizando los cortadores de ancho único de la herramienta de etiquetado. Puede extrapolarlo a los cortadores de ancho doble de la herramienta de etiquetado para instalar dos etiquetas en el mismo paso.
|

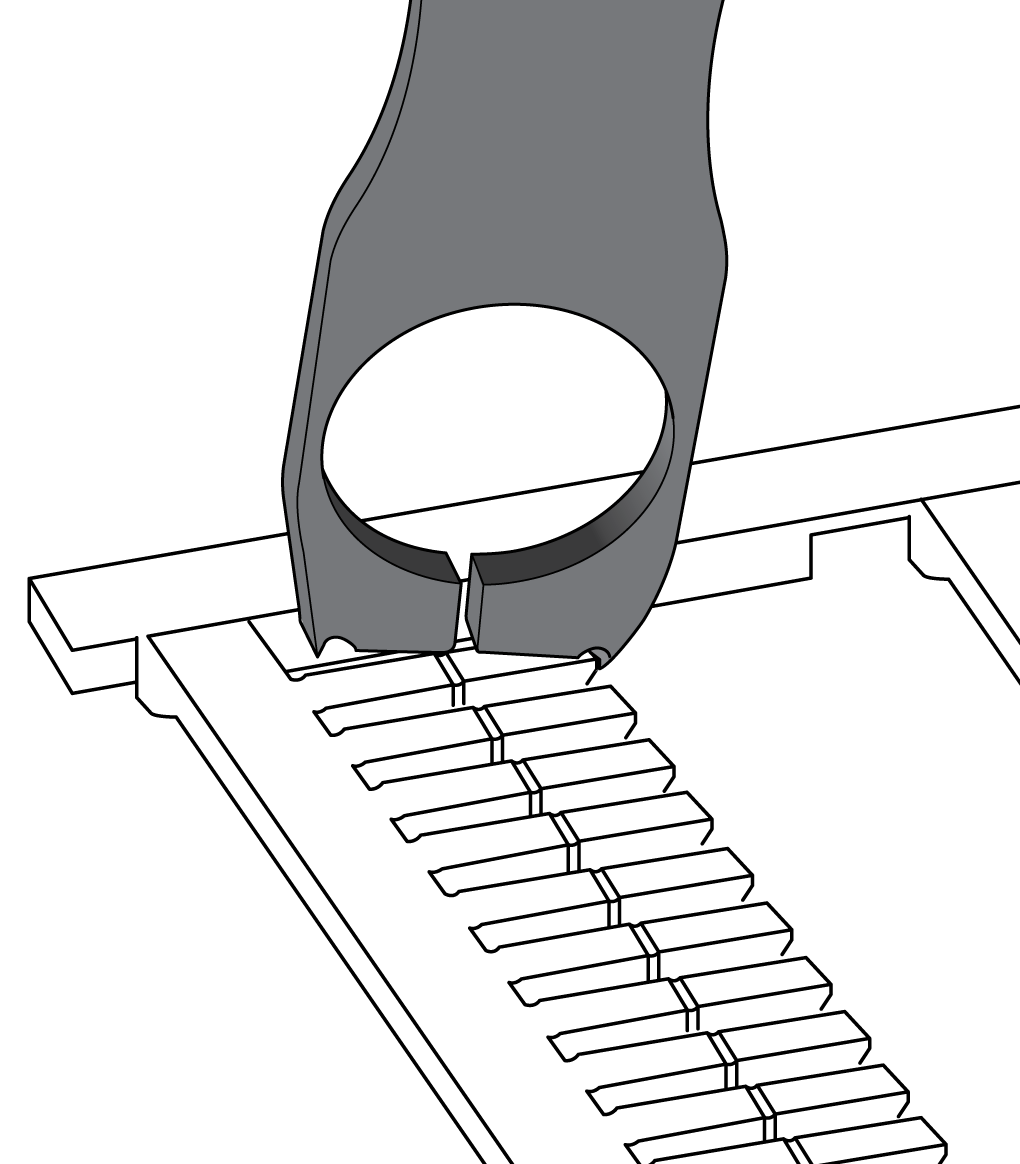

Cortadores de ancho único |
Cortadores de ancho doble |
|---|---|
|
|
Etiquetado de los conectores del bloque de terminales
Puede etiquetar los conectores del bloque de terminales, así como el clip de bloqueo del propio bloque de terminales.
En la tabla siguiente se describe cómo etiquetar los terminales del bloque de terminales:
|
Paso |
Acción |
|
|---|---|---|
|
1 |
Sujete la etiqueta deseada con los cortadores de ancho único de la herramienta de etiquetado. |
|
|
2 |
Presione con la herramienta de etiquetado para separar la etiqueta. |
|
|
3 |
Centre la etiqueta sobre el slot en el bloque de terminales. |
|
|
4 |

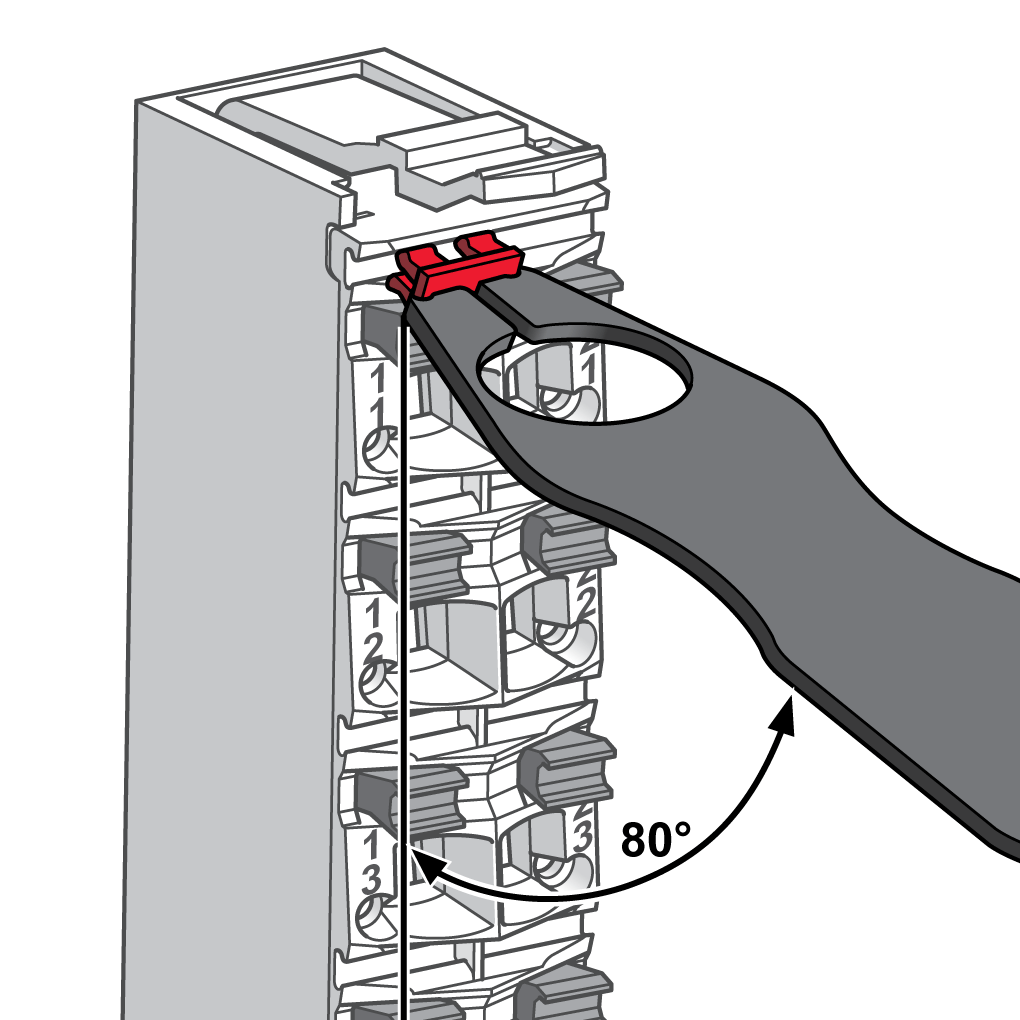

Sujete la herramienta de etiquetado en un ángulo aproximado de 80° con respecto al bloque de terminales. |
|
|
5 |

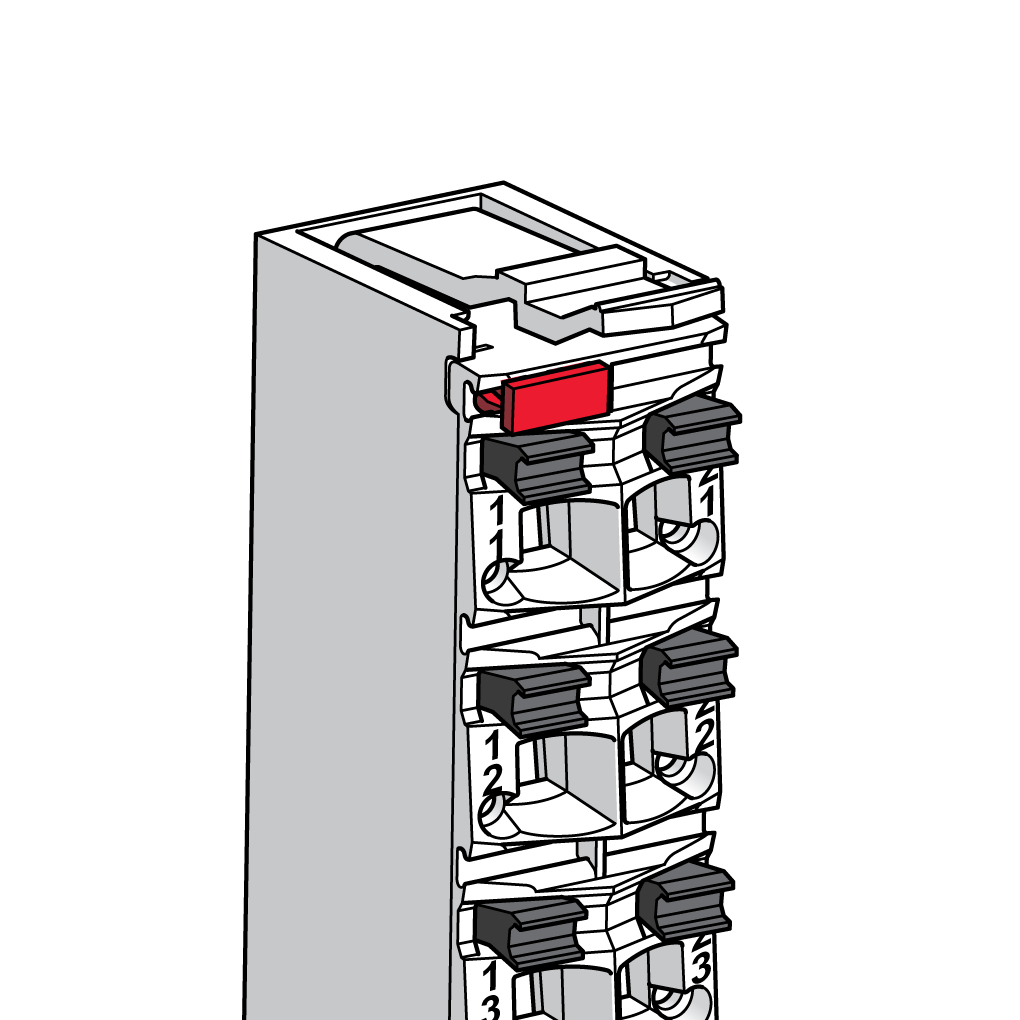

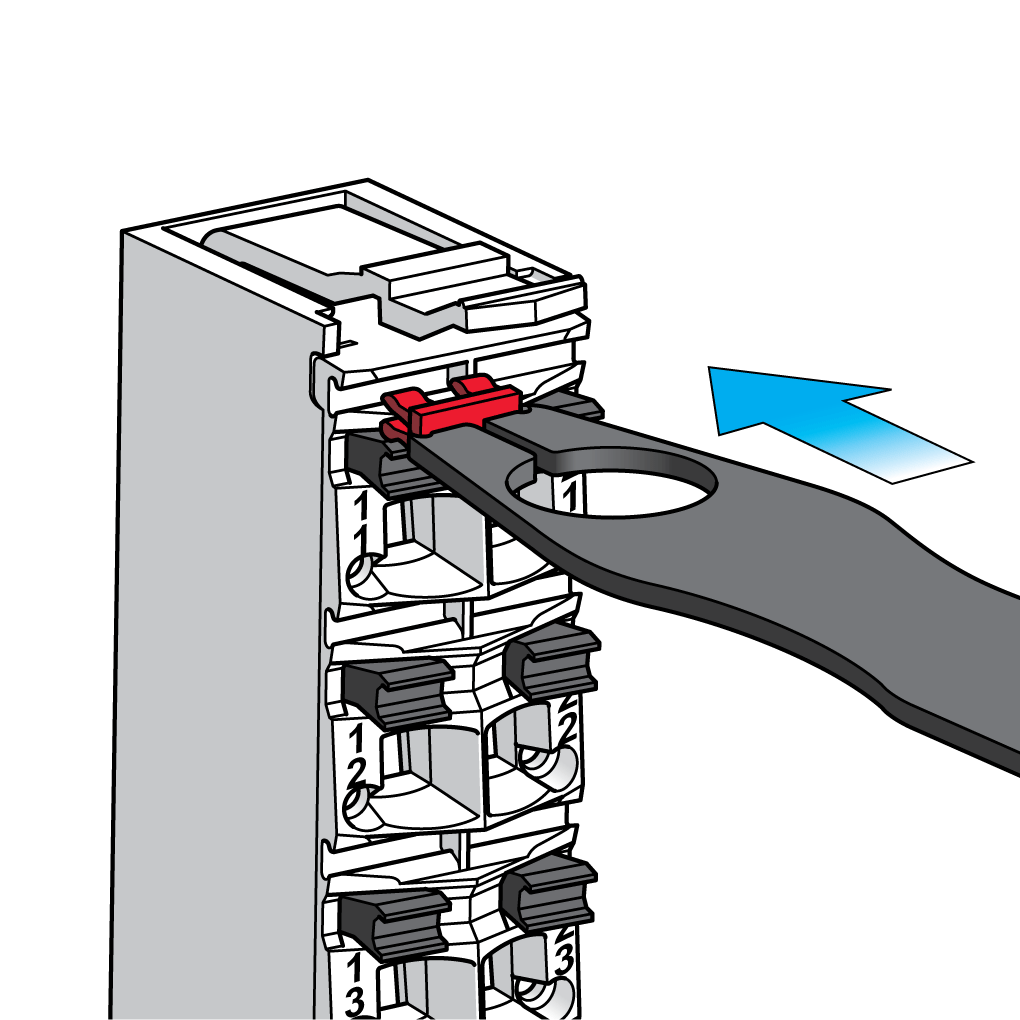

Presione con la herramienta de etiquetado para insertar el pie de la etiqueta en el slot. Resultado: Etiqueta insertada. |
|
Etiquetado del clip de bloqueo de terminales
Para etiquetar el propio bloque de terminales, inserte una o dos etiquetas en el clip de bloqueo de terminales mediante el mismo procedimiento descrito anteriormente.

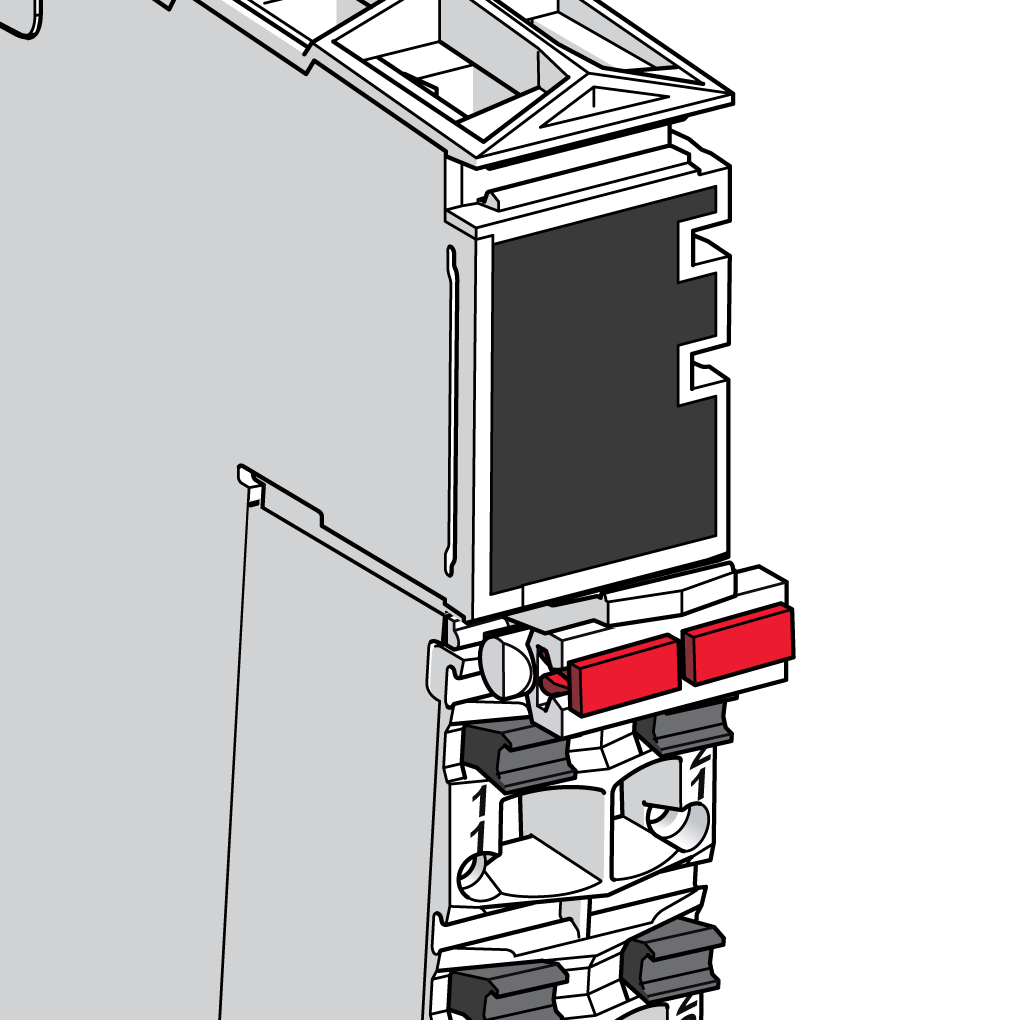

En la figura siguiente se muestra el clip de bloque de terminales etiquetado:
Etiquetado del módulo electrónico

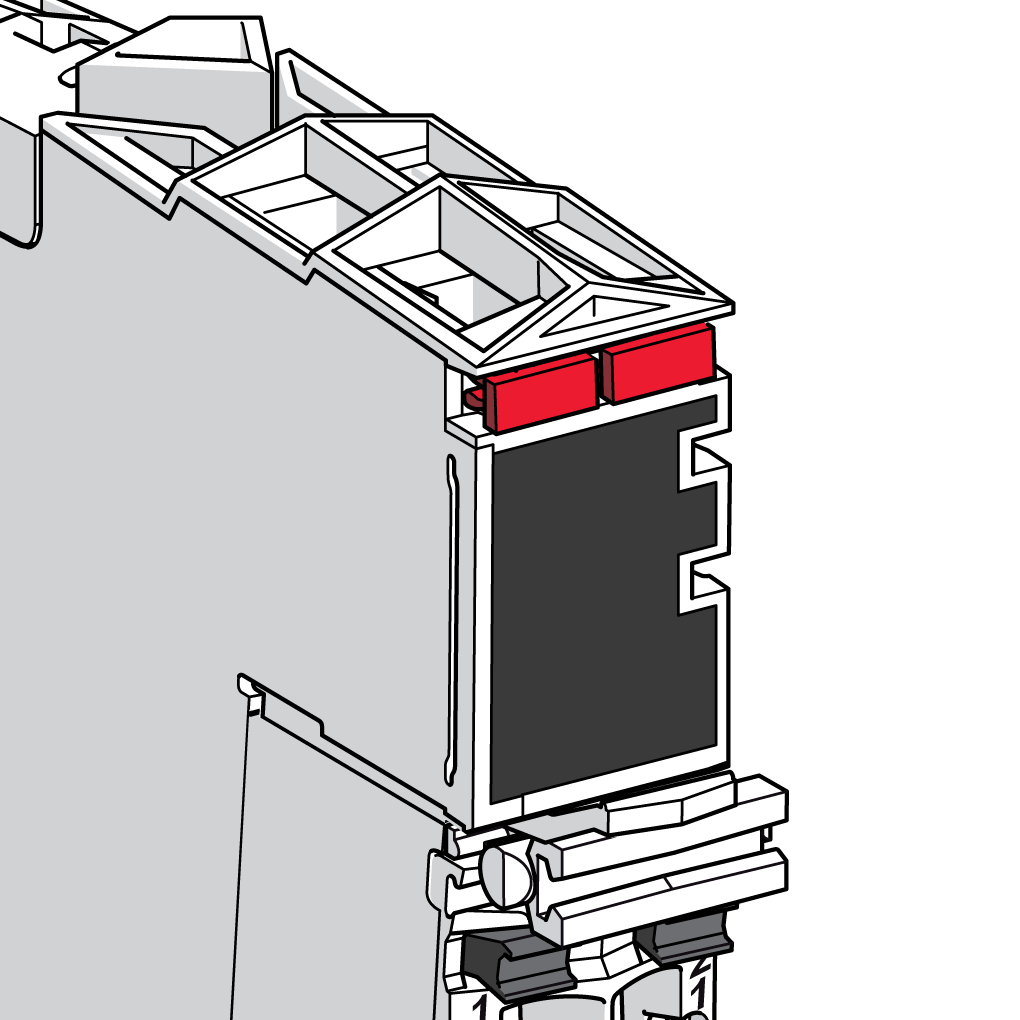

El módulo electrónico se etiqueta de forma parecida al bloque de terminales:
