En la tabla siguiente se describen las características principales del módulo electrónico TM5SE1RS2:
|
Características principales |
|
|---|---|
|
Función |
Módulo de comunicaciones |
|
Interfaz |
1 Interfaz RS-232 para la conexión serie remota de dispositivos complejos al sistema TM5 |
|
Velocidad de transferencia máxima |
115,2 kbit/s |
Para obtener más información, consulte Compatibilidad y migración - Guía del usuario.

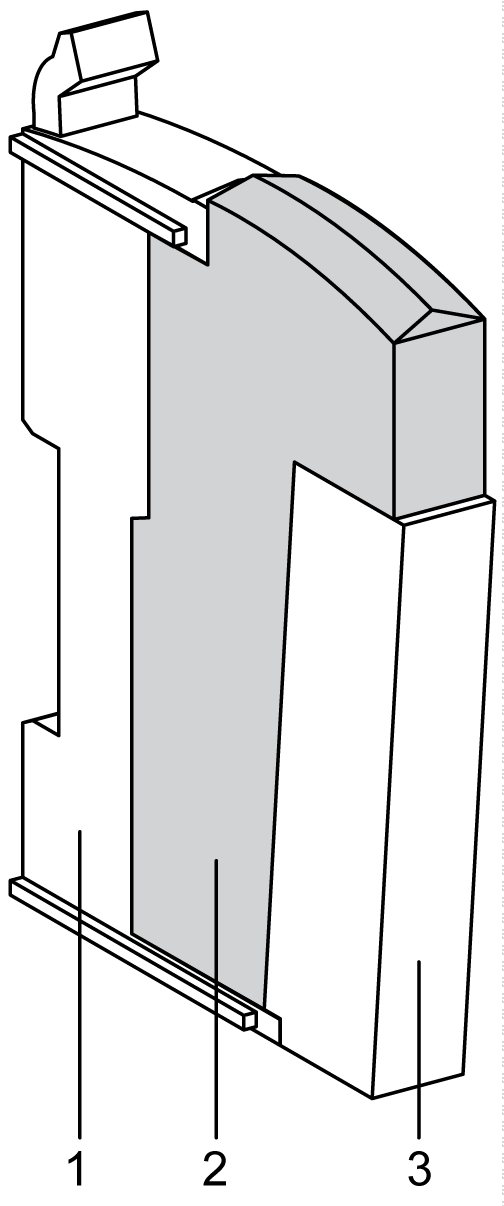

La siguiente ilustración muestra el módulo electrónico TM5SE1RS2 en combinación con los accesorios necesarios que requieren un espaciado de 12,5 mm (+ 0,2 mm) (0.49 in (+ 0.2 in)).
|
AVISO |
|
DESCARGA ELECTROSTÁTICA |
|
oInstale una placa de bloqueo de la base de bus derecha en la sección situada en el extremo derecho de todas las configuraciones. oInstale una placa de bloqueo de la base de bus de la izquierda en la primera sección de todas las configuraciones remotas. |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |
La tabla siguiente muestra la referencia del módulo electrónico:
|
Número |
Referencia |
Descripción |
Color |
|---|---|---|---|
|
2 |
TM5SE1RS2 |
Módulo electrónico |
Blanco |
La tabla siguiente muestra las referencias de los accesorios necesarios:
|
Número |
Referencia |
Descripción |
Color |
|---|---|---|---|
|
1 |
TM5ACBM11 |
Módulo de bus TM5 |
Blanco |
|
3 |
TM5ACTB06 o bien TM5ACTB12 |
Bloque de terminales TM5, 6 pins
Bloque de terminales TM5, 12 pins |
Blanco
Blanco |
NOTA: Estos accesorios se deben pedir por separado.
NOTA: Para obtener más información, consulte el apartado buses base y bloques terminales TM5.

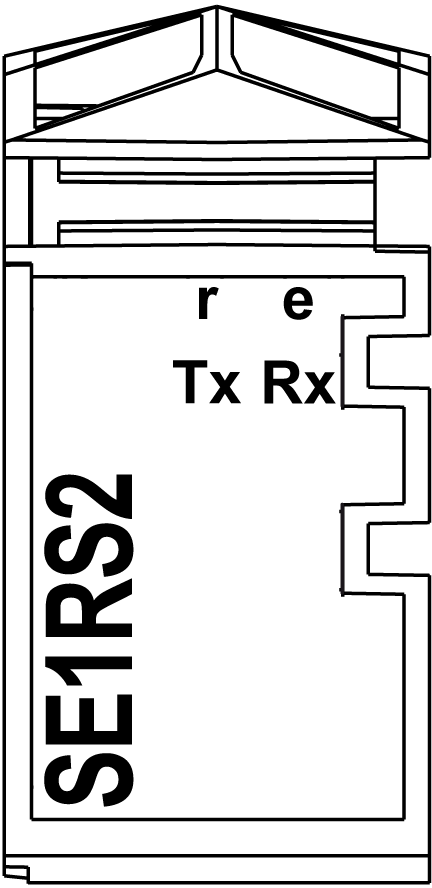

En la siguiente ilustración se muestran los indicadores LED de estado de TM5SE1RS2:
En la tabla siguiente se muestran los indicadores LED de estado de TM5SE1RS2:
|
LED |
Color |
Estado |
Descripción |
|---|---|---|---|
|
r |
Verde |
Desactivado |
Alimentación del módulo no conectada. |
|
Parpadeo simple |
Modo de restablecimiento |
||
|
Intermitente |
Modalidad preoperativa |
||
|
Activado |
Modalidad RUN |
||
|
e |
Rojo |
Desactivado |
Alimentación del módulo no conectada o Correcto. |
|
Activado |
Error detectado o estado de reseteo |
||
|
e+r |
Rojo fijo / Parpadeo verde simple |
Firmware no válido |
|
|
Tx |
Amarillo |
Activado |
El módulo está enviando datos por medio de la interfaz RS-232. |
|
Rx |
Amarillo |
Activado |
El módulo está recibiendo datos por medio de la interfaz RS-232. |
