Módulo de E/S normal incorporado DO12TE

Introducción

El módulo de E/S normal incorporado DO12TE es un módulo de salidas digitales de 24 V CC con 12 salidas de transistor.

Ficha Configuración de E/S

En esta tabla se describen los parámetros de configuración del módulo:

Parámetro	Valor	Valor predeterminado	Unidad	Descripción
Información de estado de salida	Activado Desactivado	Encendido		Información de estado de salida adicional. Activado: la palabra StatusDigitalOutputs se añade a la ficha Asignación E/S.
Corriente externa del segmento de E/S de 24 V	0...500	100	mA	Corriente externa del segmento de E/S de 24 V en bus de fuente de alimentación de TM5

Parámetro

Valor

Valor predeterminado

Unidad

Descripción

Información de estado de salida

Activado

Desactivado

Encendido

Información de estado de salida adicional.

Activado: la palabra StatusDigitalOutputs se añade a la ficha Asignación E/S.

Corriente externa del segmento de E/S de 24 V

0...500

100

Corriente externa del segmento de E/S de 24 V en bus de fuente de alimentación de TM5

Ficha Asignación E/S

La ficha Asignación E/S permite definir variables y asignarles nombres. También estará disponible en esta ficha información adicional, como el direccionamiento topológico.

Para obtener descripciones adicionales, consulte Descripción de la ficha Asignación de E/S.

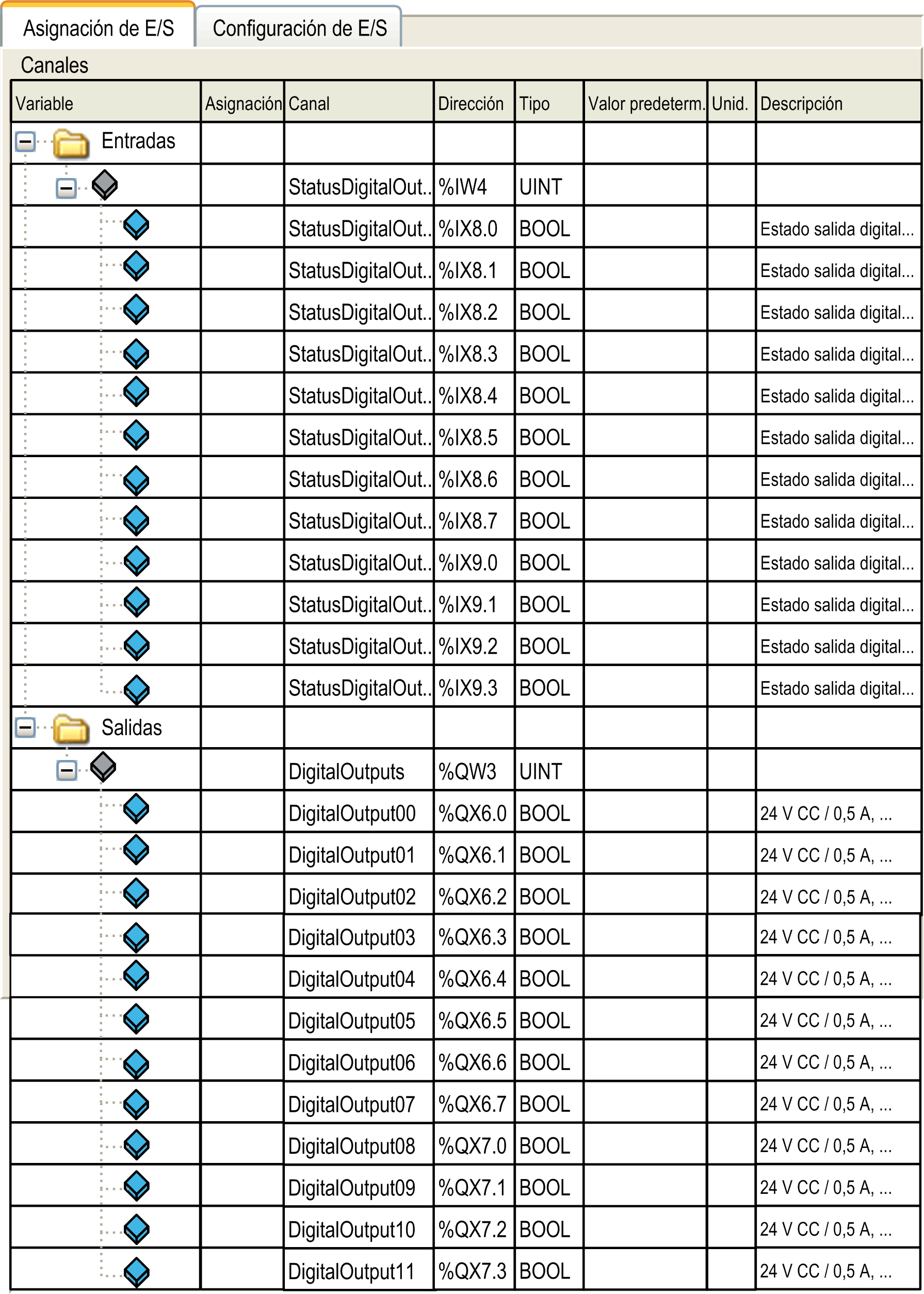

En esta tabla se describe la configuración de asignación de E/S:

Variable	Canal		Tipo	Valor predeterminado	Descripción
Entradas	StatusDigitalOutputs		UINT	-	Palabra de estado de todas las salidas
		StatusDigitalOutput00	BOOL	-	Bit de estado asociado a cada salida: o0: Correcto o1: Error detectado
		...
		StatusDigitalOutput11
Salidas	DigitalOuputs		UINT	-	Palabra de comando de todas las salidas
		DigitalOuput00	BOOL	TRUE FALSE	Bit de comando de salida 0
		...			...
		DigitalOuput11			Bit de comando de salida 11
