1

Seleccione la ficha Bibliotecas en el Catálogo de software y haga clic en Bibliotecas.

Seleccione Controlador > M258 > E/S experta de M258 > OutputGenerator > PWM_M258 en la lista, arrastre el elemento y suéltelo en la ventana POU.

2

Seleccione la instancia de bloque de funciones haciendo clic en .

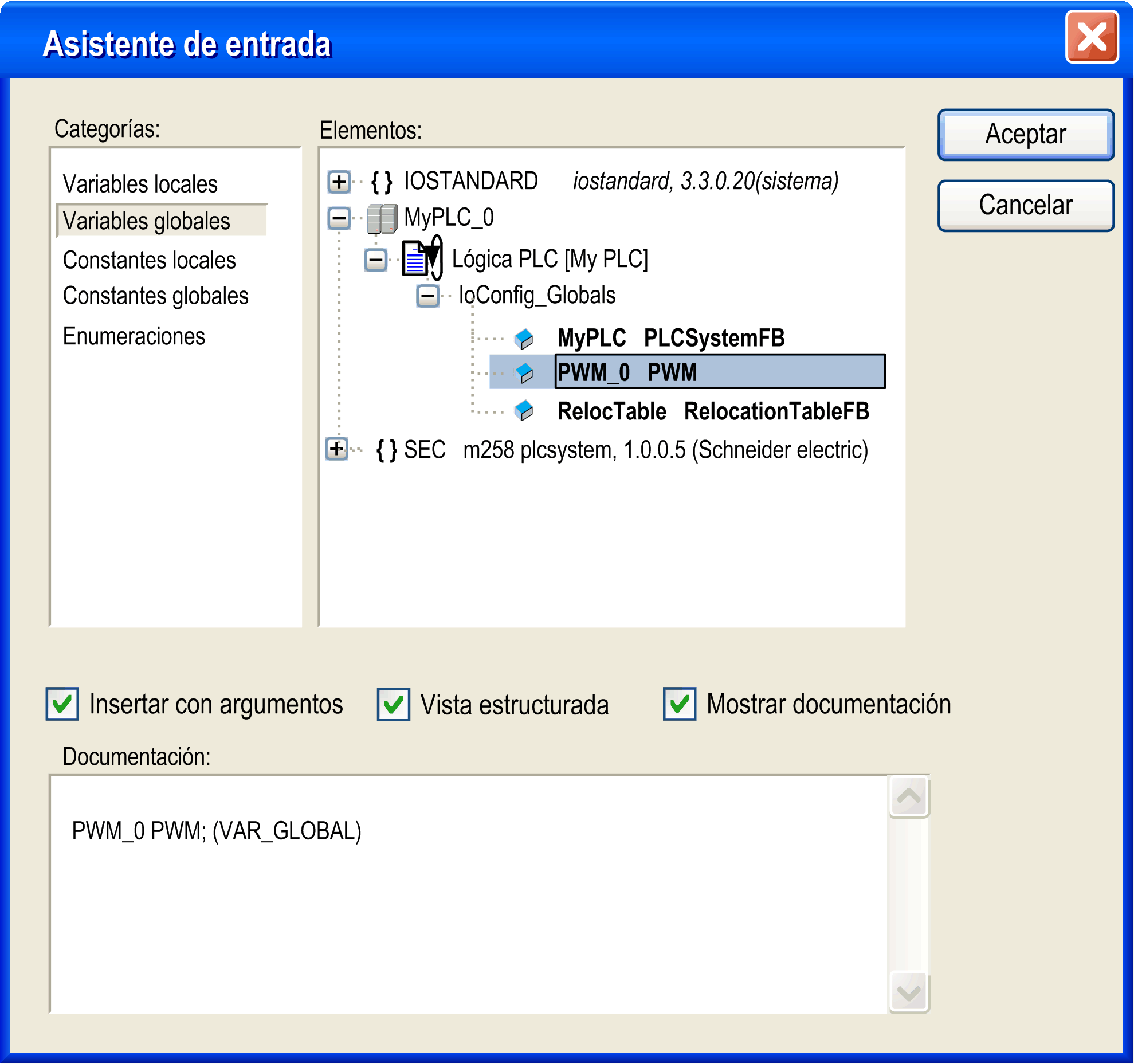

Aparece el cuadro de diálogo Accesibilidad. Seleccione la variable global que hace referencia al PWM añadido durante la configuración y confirme la operación.

NOTA: Si la instancia de bloque de funciones no es visible, verifique que el PWM esté configurado.

3

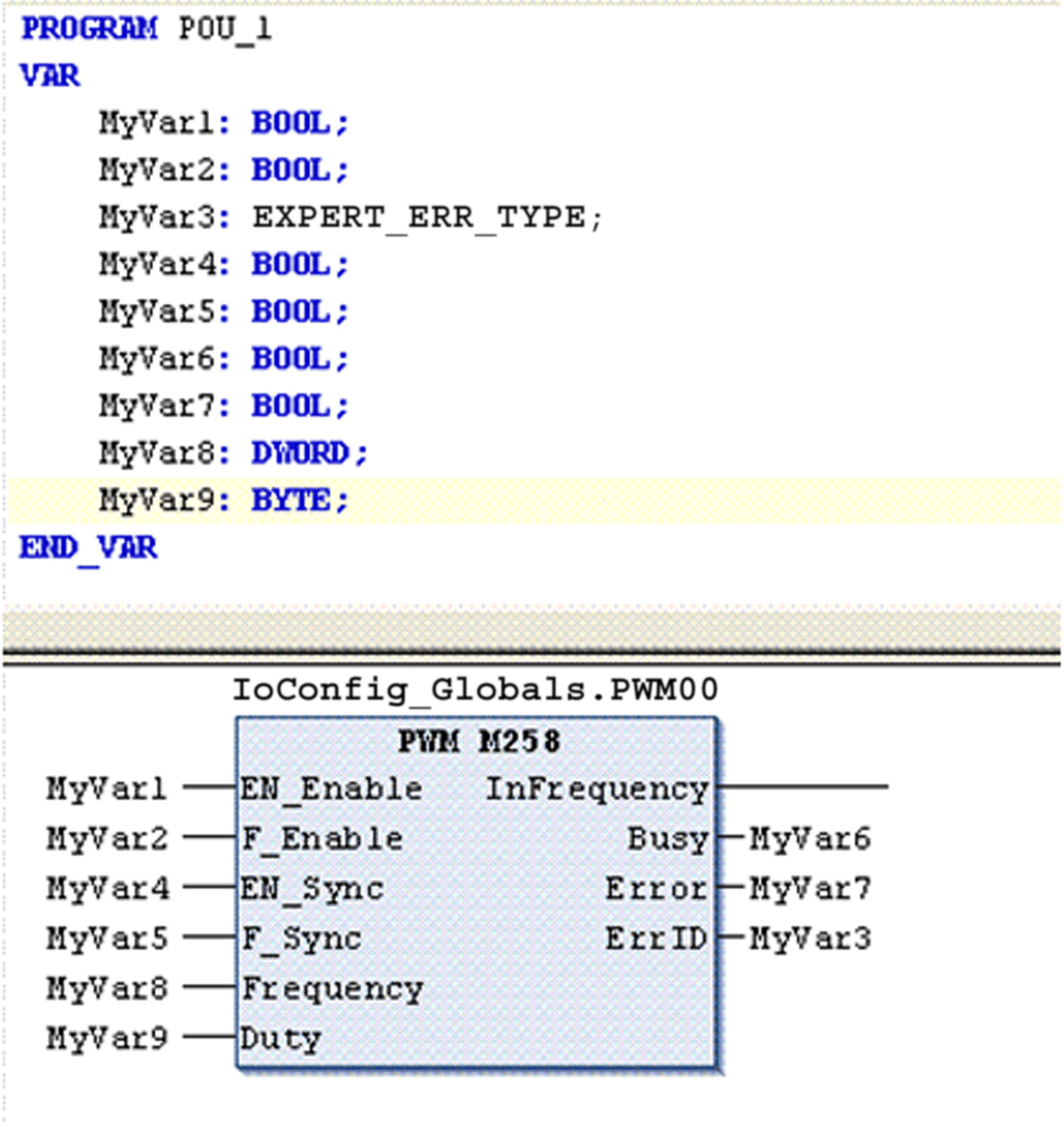

Las entradas y salidas están detalladas en el bloque de funciones.

La interacción entre las entradas/salidas se detalla en el apartado Información general.
