SetRTCDrift: ajusta el reloj de tiempo real cada semana

Descripción de la función

Esta función suma o resta del Reloj de tiempo real (RTC) un número determinado de segundos, cada semana, en el día de la semana y la hora especificados (hora:minuto).

NOTA: La función SetRTCDrift debe programarse para ejecutarse sólo durante el primer ciclo Mast.

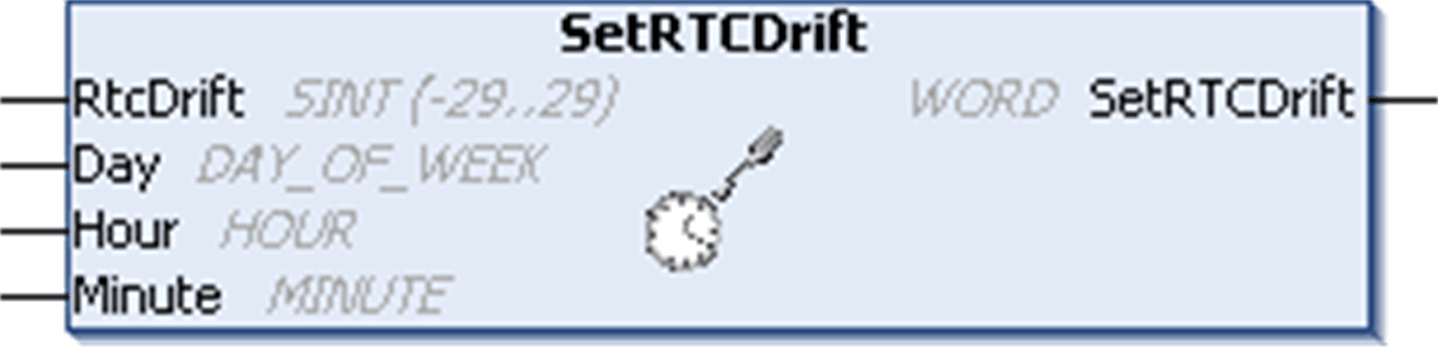

Representación gráfica

Representación IL y ST

Para ver la representación general en lenguaje IL o ST, consulte el capítulo Representación de funciones y de bloques de funciones.

Descripción de variables de E/S

En esta tabla se describen los parámetros de entrada:

Entradas	Tipo	Comentario
RtcDrift	SINT(–29...+29)	Corrección en segundos (-29 a +29)
Día	DAY_OF_WEEK	Día del cambio.
Hora	HOUR	Hora del cambio.
Minuto	MINUTE	Minuto del cambio.

NOTA: Si los valores introducidos para RTCDrift, Día, Hora, Minuto sobrepasan los valores límite, el firmware del Logic Controller definirá todos los valores en el máximo.

En esta tabla se describe la variable de salida:

Salida	Tipo	Comentario
SetRTCDrift	RTCSETDRIFT_ERROR	Devuelve RTC_OK (00 hex) si el comando es correcto; en caso contrario, devuelve el código ID del error detectado.

Ejemplo

En este ejemplo, la función solo se invoca una vez durante el primer ciclo de la tarea MAST y se añaden 20 segundos al RTC cada martes a las 5:45

VAR
   MyRTCDrift : SINT (-29...+29) := 0;
   MyDay : DAY_OF_WEEK;
   MyHour : HOUR;
   MyMinute : MINUTE;
END_VAR

IF IsFirstMastCycle() THEN
   MyRTCDrift := 20;
   MyDay := TUESDAY;
   MyHour := 5;
   MyMinute := 45;
   SetRTCDrift(MyRTCDrift, MyDay, MyHour, MyMinute);
END_IF
