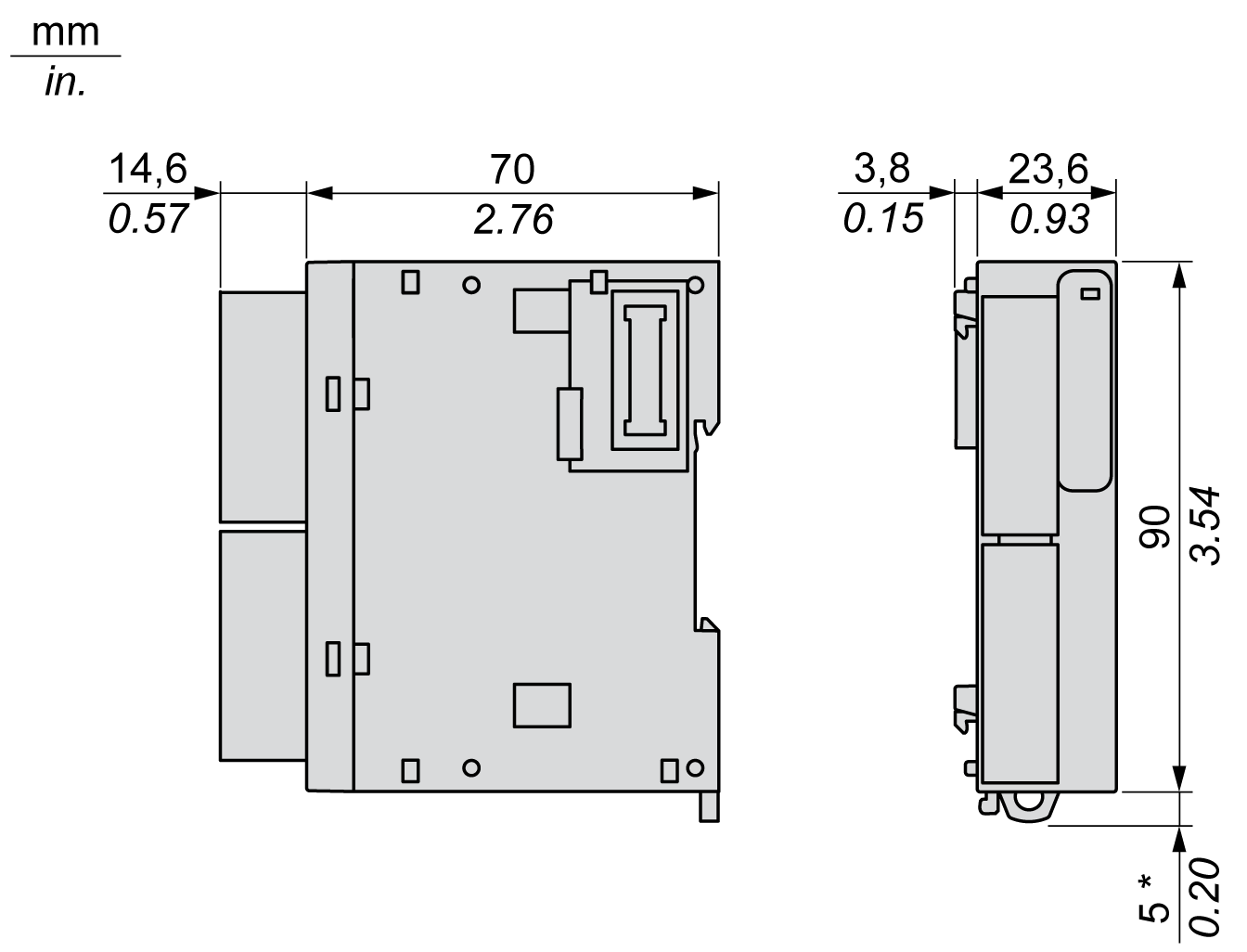

ADVERTENCIA

FUNCIONAMIENTO IMPREVISTO DEL EQUIPO

No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas.

El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo.

Tensión de la fuente de alimentación nominal

24 V CC

Rango de alimentación

20.4...28.8 V CC

Durabilidad de conexiones y desconexiones del conector

100 veces como mínimo

Consumo de corriente en el bus interno de 5 V CC

40 mA (sin carga)

40 mA (carga completa)

Consumo de corriente en el bus interno de 24 V CC

0 mA

Consumo de corriente de 24 V CC externa

35 mA (sin carga)

40 mA (carga completa)

Rango de entrada

De 0 a 10 V CC

De –10 a +10 V CC

De 0 a 20 mA

De 4 a 20 mA

K

De –200 a 1.300 °C

(de –328 a 2.372 °F)

PT100

De –200 a 850 °C

(de –328 a 1.562 °F)

J

De –200 a 1.000 °C

(de –328 a 1.832 °F)

PT1000

De –200 a 600 °C

(de –328 a 1.112 °F)

R

De 0 a 1.760 °C

(de 32 a 3.200 °F)

NI100

De –60 a 180 °C

(de –76 a 356 °F)

S

De 0 a 1.760 °C

(de 32 a 3.200 °F)

NI1000

De –60 a 180 °C

(de –76 a 356 °F)

B

De 0 a 1.820 °C

(de 32 a 3.308 °F)

–

E

De –200 a 800 °C

(de –328 a 1.472 °F)

T

De –200 a 400 °C

(de –328 a 752 °F)

N

De –200 a 1.300 °C

(de –328 a 2.372 °F)

C

De 0 a 2.315 °C

(de 32 a 4.199 °F)

Impedancia de entrada

1 MΩ mín.

50 Ω máx.

1 MΩ mín.

Duración del muestreo (configurable mediante software)

10 ms o 100 ms por canal habilitado

100 ms por canal habilitado

Tipo de entrada

Entrada de terminación única. Utilice únicamente termoelementos aislados. Todos los blindajes de los cables del sensor deben estar designados a la conexión a tierra del Logic Controller.

Modalidad de funcionamiento

Exploración automática

Modalidad de conversión

ADC sigma delta

Precisión máxima a temperatura ambiente de 25 °C (77 °F)

±0,2% de la escala completa

–

Precisión de unión en frío ±4,0 °C (±7.2 °F)

–

excepto:

R

S

±6,0 °C (0-200 °C) (±10,8 °F [32-392 °F])

B

No disponible (0-300 °C [32-572 °F])

K

J

E

T

N

±0,4% de la escala completa por debajo de 0 °C (32 °F)

Deriva de temperatura

±0,01% de la escala completa

Repetibilidad tras el tiempo de estabilización

±0,5% de la escala completa

Alinealidad

±0,2% de la escala completa

Desviación máxima de entrada

±1,0% de la escala completa

Resolución

16 bits o 15 bits más signo (65.536 puntos)

K

J

R

S

B

E

T

N

C

15.000 puntos

12.000 puntos

17.600 puntos

17.600 puntos

18.200 puntos

10.000 puntos

6.000 puntos

15.000 puntos

23.150 puntos

PT100

PT1000

NI100

NI1000

10.500 puntos

8.000 puntos

2.400 puntos

2.400 puntos

Valor de entrada del LSB

2,44 mV (rango de 0 a 10 V CC)

4,88 mV (rango de –10 a +10 V CC)

4,88 µA (rango de 0 a 20 mA)

3,91 µA (rango de 4 a 20 mA)

0,1 °C (0,18 °F)

Tipo de datos del programa de aplicación

Escalable de -32.768 a 32.767

Detección de datos de entrada fuera de rango

Sí

Resistencia a ruidos

Desviación temporal máxima durante perturbaciones

±4% máx. cuando la perturbación EMC se aplica al cableado de alimentación y E/S

Cable

Cable de par trenzado blindado

Diafonía

1 LSB máx.

Aislamiento

Entre fuente de alimentación externa y entradas

1.500 V CA

Entre entradas y circuitos lógicos internos

500 V CA

Entre entradas

Sin aislamiento

Sobrecarga continua máxima permitida (sin daños)

13 V CC

40 mA

N/A

Filtro de entrada

Filtro de software: de 0 a 10 s (por unidad de 0,01 s)

Comportamiento cuando se rompe el sensor de temperatura

N/A

El valor de entrada está en el límite más alto

El indicador de límite más alto está activado

Comportamiento cuando la alimentación externa está apagada

El valor de entrada es 0.

El valor de entrada está en el límite más alto

El bit de estado de error de la fuente de alimentación externa del controlador está activado.
