Diagnóstico

Descripción general

En la modalidad online, la ficha Estado del acoplador de bus proporciona información de supervisión y diagnóstico para el adaptador de bus y los módulos conectados.

Visualización de la información de diagnóstico

La información de estado del acoplador de bus y del módulo de ampliación se muestra en la ficha Estado del acoplador de bus de EcoStruxure Machine Expert.

Para obtener más información, consulte la descripción de las fichas Estado.

Indicadores LED de estado

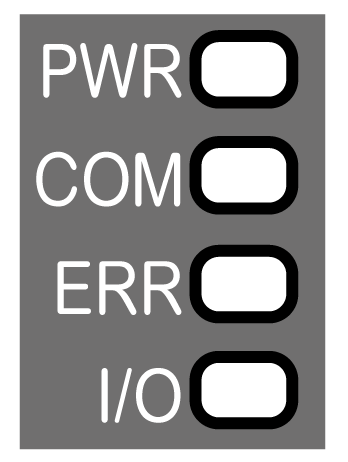

En el siguiente gráfico se muestran los indicadores LED del Acoplador de bus de línea serie TM3 Modbus:

En la tabla siguiente se describen los indicadores LED de estado:

Indicador LED	Color	Estado	Descripción
PWR	Verde	Encendido	Se aplica alimentación.
PWR	Verde	Apagado	Se ha retirado la alimentación. Todos los indicadores LED están apagados.
COM	Verde	Intermitencia	Envío y recepción de datos.
	Verde	Apagado	No se intercambian datos.
	Rojo	Intermitencia	El dispositivo está recibiendo una trama de datos incorrecta.
ERR	Rojo	Intermitencia	El dispositivo ha detectado un error recuperable en la mayoría de los casos. Por ejemplo: oSe ha cambiado la posición del conmutador rotativo durante la modalidad operativa. Vuelva a la posición inicial para restablecer el comportamiento del LED. oSe ha detectado un error durante la actualización del firmware. oErrores de comunicación y configuración.
ERR	Rojo	Apagado	No se ha detectado ningún error.
I/O	Verde	Intermitencia	El dispositivo ha recibido y aplicado la configuración de los módulos de ampliación.
	Verde	Encendido	El dispositivo se está comunicando con los módulos de ampliación.
	Verde Rojo	Intermitencia Encendido	La configuración física no concuerda con la configuración del software. No se produce ningún intercambio de datos (estado y E/S).
	Verde Rojo	Encendido Encendido	La configuración física no concuerda con la configuración del software. No se aplican datos de E/S.
	Verde Rojo	Encendido Intermitencia	Al menos un módulo de ampliación TM2 o TM3 no respondió al acoplador de bus durante 10 ciclos consecutivos.
	Verde Rojo	Apagado	Sin configuración. El dispositivo no se está comunicando con los módulos de ampliación.

NOTA: Con la excepción del LED PWR, cada LED está encendido unos segundos y, a continuación, se apaga durante la secuencia de inicio. Las normas de comportamiento de los indicadores LED se aplican una vez que la secuencia de inicio ha finalizado correctamente.

Diagnóstico de estado del acoplador de bus de línea serie

En la siguiente tabla se proporciona información detallada sobre el estado del acoplador de bus, el estado del módulo de ampliación y las estadísticas de comunicación:

Registro	Función	Bit	Descripción
900	Estado del bus	0-8	Reservado
		9	Error de comunicación o error externo
		10-12	Reservado
		13	Faltan módulos de ampliación o están incorrectamente configurados
		14-15	Reservado
901	Error de ampliaciones	0	Error del módulo 1
		1	Error del módulo 2
		2	Error del módulo 3
		3	Error del módulo 4
		4	Error del módulo 5
		5	Error del módulo 6
		6	Error del módulo 7
		7	Error del módulo 8
		8	Error del módulo 9
		9	Error del módulo 10
		10	Error del módulo 11
		11	Error del módulo 12
		12	Error del módulo 13
		13	Error del módulo 14
		14-15	Reservado
902-929	Reservado	-	Reservado
930	Estado del bus TM2/TM3	0-1 Módulo 1	Estado del módulo (2 bits por módulo): o0x0: funcionamiento correcto del módulo o0x1: se ha detectado un error de configuración del módulo o0x2: se ha detectado un error de tiempo de ejecución del módulo o0x3: módulo no presente, pero es un módulo opcional
		2-3 Módulo 2
		4-5 Módulo 3
		6-7 Módulo 4
		8-9 Módulo 5
		10-11 Módulo 6
		12-13 Módulo 7
		14-15 Módulo 8
931	Estado del bus TM2/TM3	0-1 Módulo 9	Estado del módulo (2 bits por módulo): o0x0: funcionamiento correcto del módulo o0x1: se ha detectado un error de configuración del módulo o0x2: se ha detectado un error de tiempo de ejecución del módulo o0x3: módulo no presente, pero es un módulo opcional
		2-3 Módulo 10
		4-5 Módulo 11
		6-7 Módulo 12
		8-9 Módulo 13
		10-11 Módulo 14
		12-13	Reservado
		14-15	Estado del bus: o0x0: funcionamiento correcto del bus o0x1: se ha detectado un error de configuración del bus o0x2: se ha detectado un error de tiempo de ejecución del bus o0x3: bus no configurado
932	Estado del sistema	–	o0x0: el sistema se está iniciando. o0x1: bus TM3 no configurado. o0x2: se está transfiriendo una configuración del TM3. o0x3: se ha aplicado correctamente una configuración válida del TM3. o0x4: el bus TM3 está controlado por Modbus SL IOScanner. o0x5: el bus TM3 está controlado por el servidor web. o0x6: tiempo de espera agotado para la actualización del bus de campo o0x7: actualización de firmware en curso o0x9: transición del estado del sistema en curso.

Diagnóstico de comunicación del acoplador de bus de línea serie

En la siguiente tabla se proporciona información sobre los registros de la gestión de la comunicación:

Registro	Función	Descripción
990	Sin utilizar	–
991	Número de mensajes recibidos	Número de mensajes recibidos
992	Número de mensajes enviados	Número de mensajes enviados
993	Número de mensajes no válidos	Número de mensajes dañados (error de formato en la petición, acción no válida o CRC)
