Diagrama de cableado de TM3DI8A
Este módulo de ampliación cuenta con un bloque de terminales de tornillo extraíble para la conexión de las entradas y la fuente de alimentación.
Consulte Prácticas recomendadas de cableado

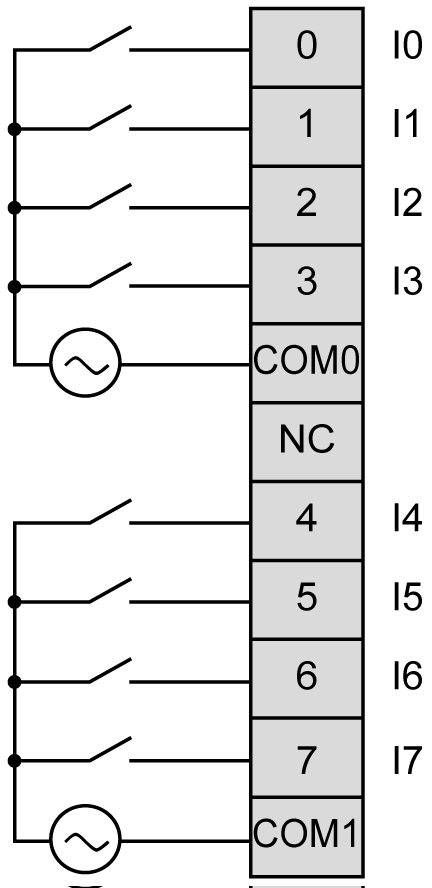

En la siguiente figura se muestra la conexión entre las entradas, los sensores y sus comunes:
Los terminales COM0 y COM1 no están conectados internamente.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como "No Connection (N.C.)". |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
