Seguridad del TM3: control del módulo de seguridad TM3

Descripción general

El bloque de funciones TM3_Safetyse incluye en la biblioteca de Seguridad de TM3.

La ficha Objetos IEC solo está disponible si se ha creado una instancia de un bloque de funciones de un dispositivo, a la que podrá acceder la aplicación. Para acceder a los objetos IEC, haga doble clic en el nodo del módulo ficha > Asignación E/S.

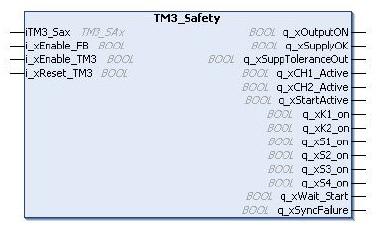

Representación gráfica

Descripción de variables de E/S

En esta tabla se describen las variables de entrada:

Entrada	Tipo	Comentario
iTM3_Sax	TM3_SAx	Referencia a los módulos locales Seguridad de TM3.
i_xEnable_FB	BOOL	TRUE habilita el bloque de funciones.
i_xEnable_TM3	BOOL	TRUE habilita la activación de las salidas del módulo de hardware. NOTA: Habilite o deshabilite i_xEnable_FB antes de habilitar o deshabilitar i_xEnable_TM3.
i_xReset_TM3	BOOL	TRUE desactiva el módulo: la fuente de corriente se desconecta, las salidas se desactivan y el bloqueo se restablece.

NOTA:

En esta tabla se describen las variables de salida:

Salida	Tipo	Comentario
q_xOutputON	BOOL	0: salida de seguridad desactivada. 1: salida de seguridad activada.
q_xSupplyOK	BOOL	Alimentación disponible.
q_xSuppToleranceOut	BOOL	Alimentación no tolerada.
q_xCH1_Active	BOOL	Canal 1 activo.
q_xCH2_Active	BOOL	Canal 2 activo.
q_xStartActive	BOOL	Inicio activo.
q_xK1_on	BOOL	Relé K1 activado.
q_xK2_on	BOOL	Relé K2 activado.
q_xS1_on	BOOL	S1 activo.
q_xS2_on	BOOL	S2 activo.
q_xS3_on	BOOL	S3 activo.
q_xS4_on	BOOL	S4 activo.
q_xWait_Start	BOOL	Esperando condición de inicio.
q_xSyncFailure	BOOL	Tiempo de sincronización superado.

NOTA: No todas las salidas son válidas para todas las referencias del módulo Seguridad de TM3. Para determinar qué salidas son válidas para las referencias del módulo Seguridad de TM3, consulte la asignación de E/S para las referencias individuales.
