El módulo de ampliación transmisor TM3 está equipado con:
o1 conector frontal RJ45
o1 tornillo de conexión a tierra funcional
o2 indicadores LED de estado (conexión y potencia)
El módulo de ampliación receptor TM3 está equipado con:
o1 conector frontal RJ45
o1 conector para la fuente de alimentación
o2 indicadores LED de estado (conexión y potencia)
El módulo transmisor TM3 está conectado al Logic Controller mediante el bus TM3. Está conectado mediante un conector situado en el lado izquierdo del módulo. El módulo de ampliación transmisor TM3 es el último módulo físico de la configuración local (no hay conector de bus en el lado derecho del módulo).
El módulo receptor TM3 está conectado a través del conector frontal RJ45 al módulo transmisor TM3 con un cable adecuado.
Módulos transmisores y receptores de TM3
En la tabla siguiente se muestran los módulos de ampliación transmisores y receptores de TM3:
|
Referencia |
Descripción |
Tipo de terminal / paso |
|---|---|---|
|
Módulo transmisor de datos para E/S remota |
1 conector frontal RJ-45 1 tornillo de conexión a tierra funcional |
|
|
Módulo receptor de datos para E/S remota |
1 conector frontal RJ-45 Conector de fuente de alimentación / 5,08 mm |
Implementación de los módulos transmisores y receptores de TM3

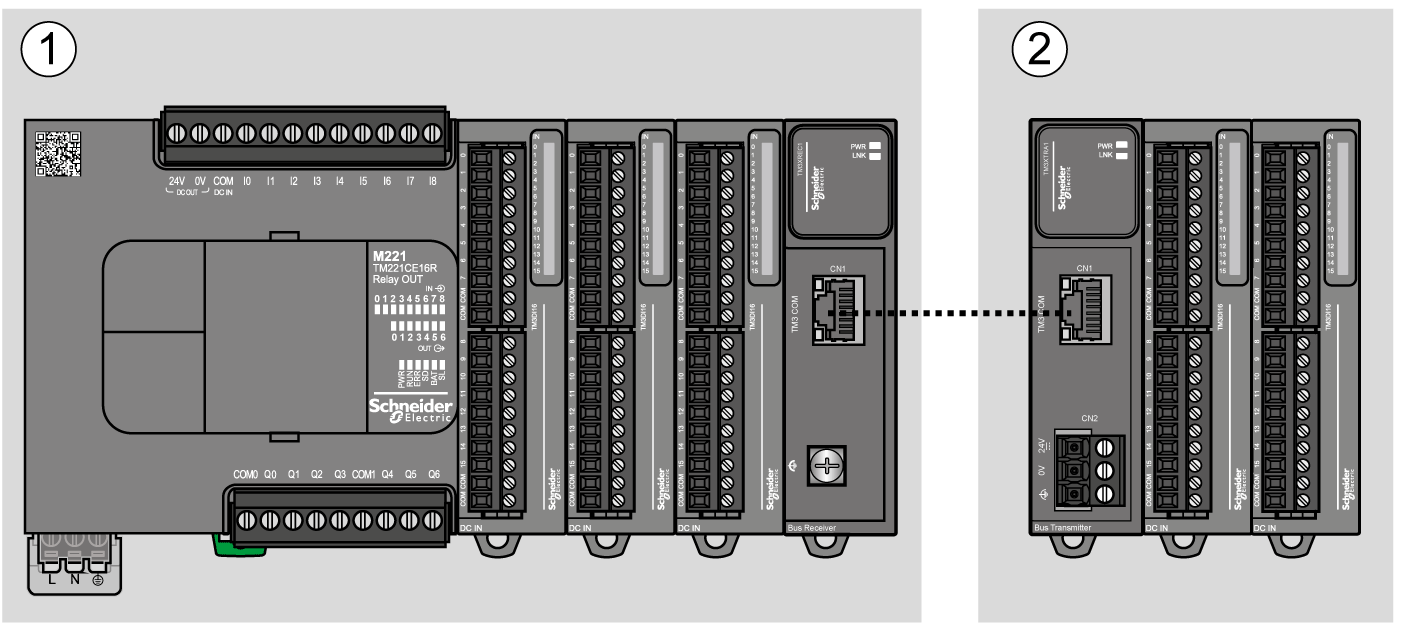

En la siguiente figura se define el sistema dividido en una configuración local y una configuración remota (ejemplo M221):
1 Configuración local
2 Configuración remota

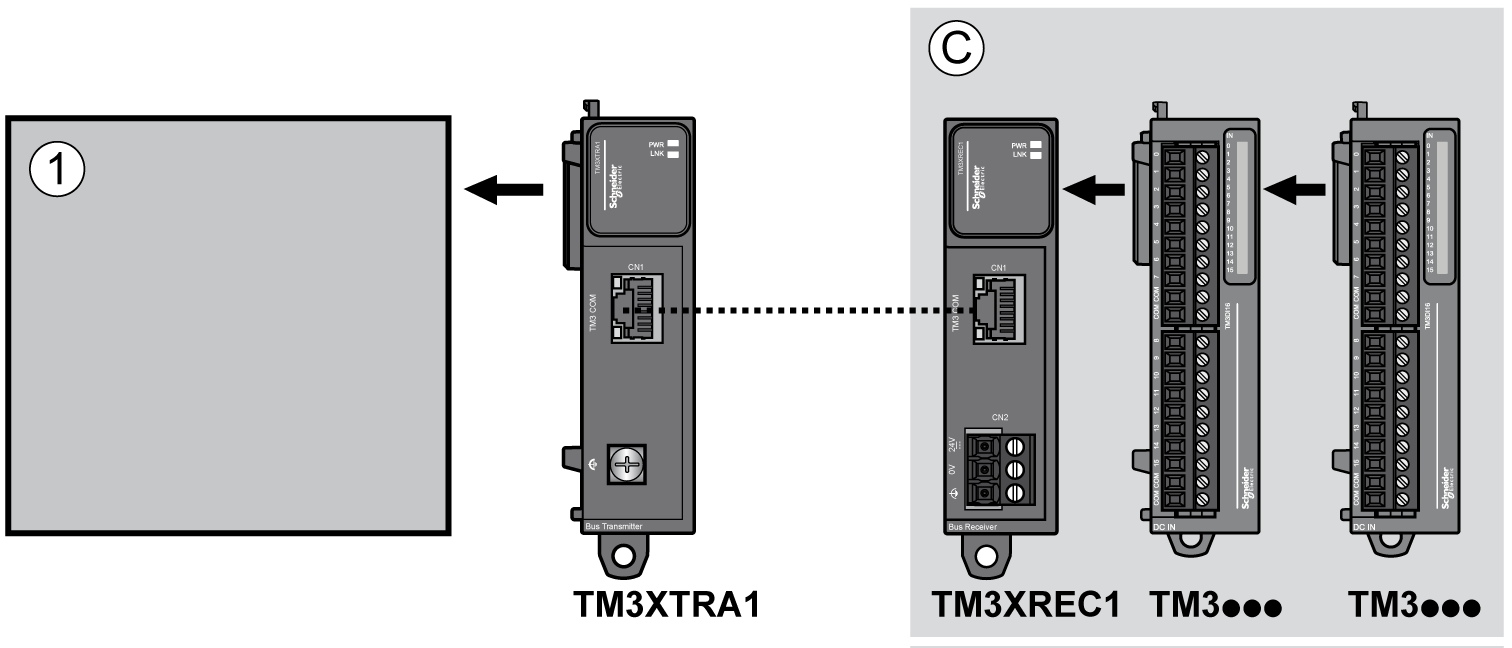

En la siguiente figura se representan los componentes de una configuración remota:
1 Controlador y módulos
C Módulos de ampliación (máximo 7)
NOTA: Los módulos transmisores y receptores no cuentan en el número máximo de módulos de ampliación.
NOTA: No puede utilizar módulos TM2 en configuraciones que incluyan los módulos transmisores y receptores TM3.
|
Referencia |
Descripción |
Uso |
Cantidad |
|---|---|---|---|
|
TMAT2PSET |
Conjunto de cinco bloques de terminales de tornillo extraíbles |
Conecta la fuente de alimentación de 24 V CC. |
1 |
|
AB1AB8P35 |
Soportes finales |
Ayuda a fijar el Logic Controller o módulo receptor y sus módulos de ampliación en un carril DIN (segmento DIN). |
1 |
|
TM2XMTGB |
Barra de conexión a tierra |
Conecta el blindaje de cable y el módulo a la conexión a tierra funcional. |
1 |
|
TM200RSRCEMC |
Abrazadera de blindaje |
Monta y conecta la conexión a tierra al blindaje del cable. |
Paquete de 25 |
|
TMAM2 |
Kit de montaje |
Monta el controlador y los módulos de E/S directamente en un panel plano y vertical. |
1 |
|
Referencia |
Descripción |
Uso |
Cantidad |
Longitud |
|---|---|---|---|---|
|
VDIP184546005 |
Cable RJ45 del cable de red Actassi CL-MNC5e |
Conecta el transmisor al receptor. |
1 |
0,5 m (1,64 pies) |
|
VDIP184546010 |
1 m (3,28 pies) |
|||
|
VDIP184546020 |
2 m (6,56 pies) |
|||
|
VDIP184546030 |
3 m (9,84 pies) |
|||
|
VDIP184546050 |
5 m (16,40 pies) |
|||
|
Suministrado con el módulo TM3XTRA1 |
Cable de conexión a tierra funcional |
Conecta la conexión a tierra funcional (FE) directamente a la placa de conexiones conductora. |
1 |
0,12 m (0,39 pies) |
