Conexión a tierra del sistema TM3
Debido a los efectos de las interferencias electromagnéticas, los cables que transportan señales de comunicación de bus de campo, E/S analógicas y E/S rápidas deben estar blindados.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
oUtilice cables blindados para todas las E/S rápidas, las E/S analógicas y las señales de comunicación. oConecte a tierra los cables blindados para todas las E/S rápidas, las E/S analógicas y las señales de comunicación en un único punto1. oEnrute las comunicaciones y los cables de E/S por separado de los cables de alimentación. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
1La conexión a tierra multipunto se admite si las conexiones se efectúan con una placa de conexión a tierra equipotencial dimensionada para ayudar a evitar daños en el blindaje del cable en caso de corrientes de cortocircuito del sistema de alimentación.
El uso de cables blindados requiere el cumplimiento de las siguientes reglas de cableado:
oPara las conexiones a tierra de la conexión a tierra de protección (PE), se pueden utilizar conductos metálicos para parte de la longitud del blindaje, siempre que no se interrumpa la continuidad de las conexiones a tierra. Para la conexión a tierra funcional (FE), el blindaje pretende atenuar las interferencias electromagnéticas y debe ser continuo en toda la longitud del cable. Si el objetivo es tanto funcional como de protección, como suele ser el caso en los cables de comunicación, el cable deberá disponer de un blindaje continuo.
oSiempre que sea posible, mantenga los cables que lleven un tipo de señal separados de los cables que lleven otros tipos de señales o alimentación.
Conexión a tierra de protección (PE) en la placa de conexiones
La conexión a tierra de la conexión a tierra de protección (PE) está conectada a la placa de conexiones conductora con un cable resistente, normalmente un cable de cobre trenzado con la máxima sección de cable permitida.
Conexiones de cables blindados
Los cables que transportan señales de comunicación de bus de campo, E/S analógicas y E/S rápidas deben estar blindados. El blindaje debe estar conectado a tierra de un modo seguro. Los blindajes de E/S analógicas y E/S rápidas pueden estar conectados a la conexión a tierra funcional (FE) o a la conexión a tierra de la conexión a tierra de protección (PE) del módulo de ampliación TM3. Los blindajes del cable de comunicación del bus de campo deben estar conectados a la conexión a tierra de la conexión a tierra de protección (PE) con un borne de conexión fijado a la placa de conexiones conductora de la instalación.
|
|
|
DESCONEXIÓN ACCIDENTAL DE LA CONEXIÓN A TIERRA DE PROTECCIÓN (PE) |
|
oNo utilice la barra de conexión a tierra TM2XMTGB para proporcionar una conexión a tierra de protección (PE). oUtilice la barra de conexión a tierra TM2XMTGB solo para proporcionar una conexión a tierra funcional (FE). |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
Conexiones a tierra funcionales (FE)
|
Paso |
Descripción |
|
|---|---|---|
|
1 |

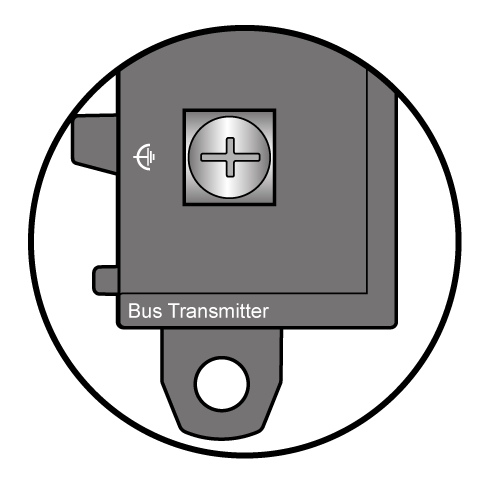

Conecte el cable de conexión a tierra funcional del tornillo de conexión a tierra funcional de TM3XTRA1 a la placa de conexiones conductora. |
|
|
2 |

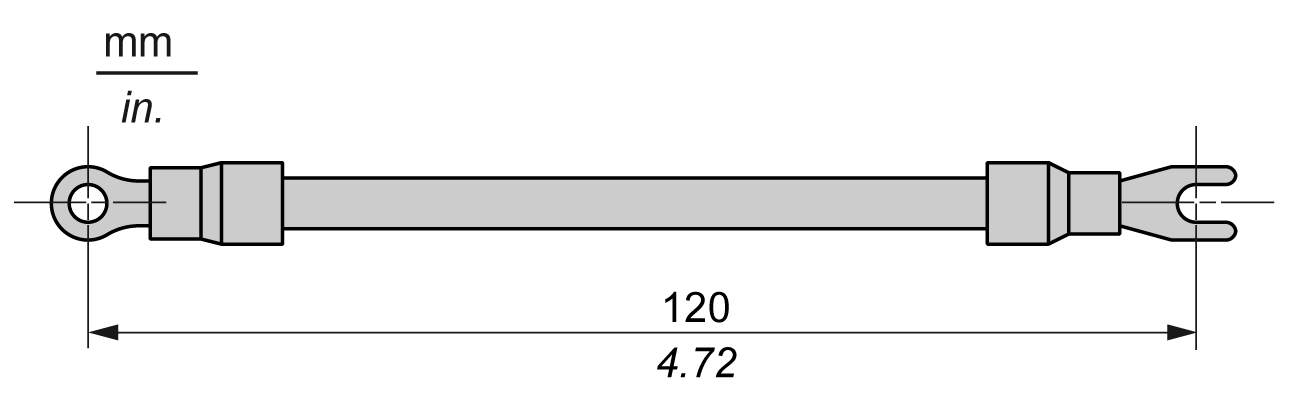

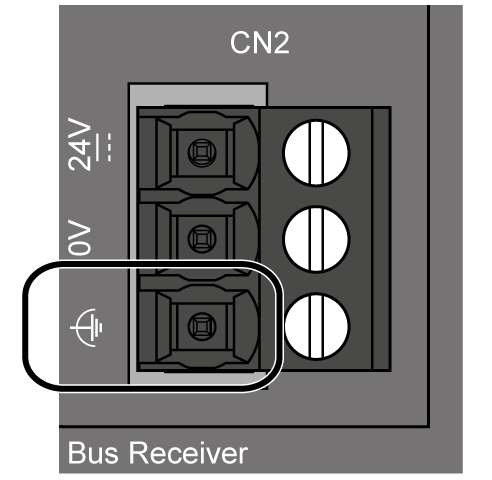

Conecte la conexión a tierra funcional del conector de la fuente de alimentación de TM3XREC1 a la placa de conexiones conductora. El cable de conexión a tierra funcional requiere una sección transversal de al menos 1,5 mm2 (AWG 16) y una longitud máxima de 120 mm (4.72 in). |
|

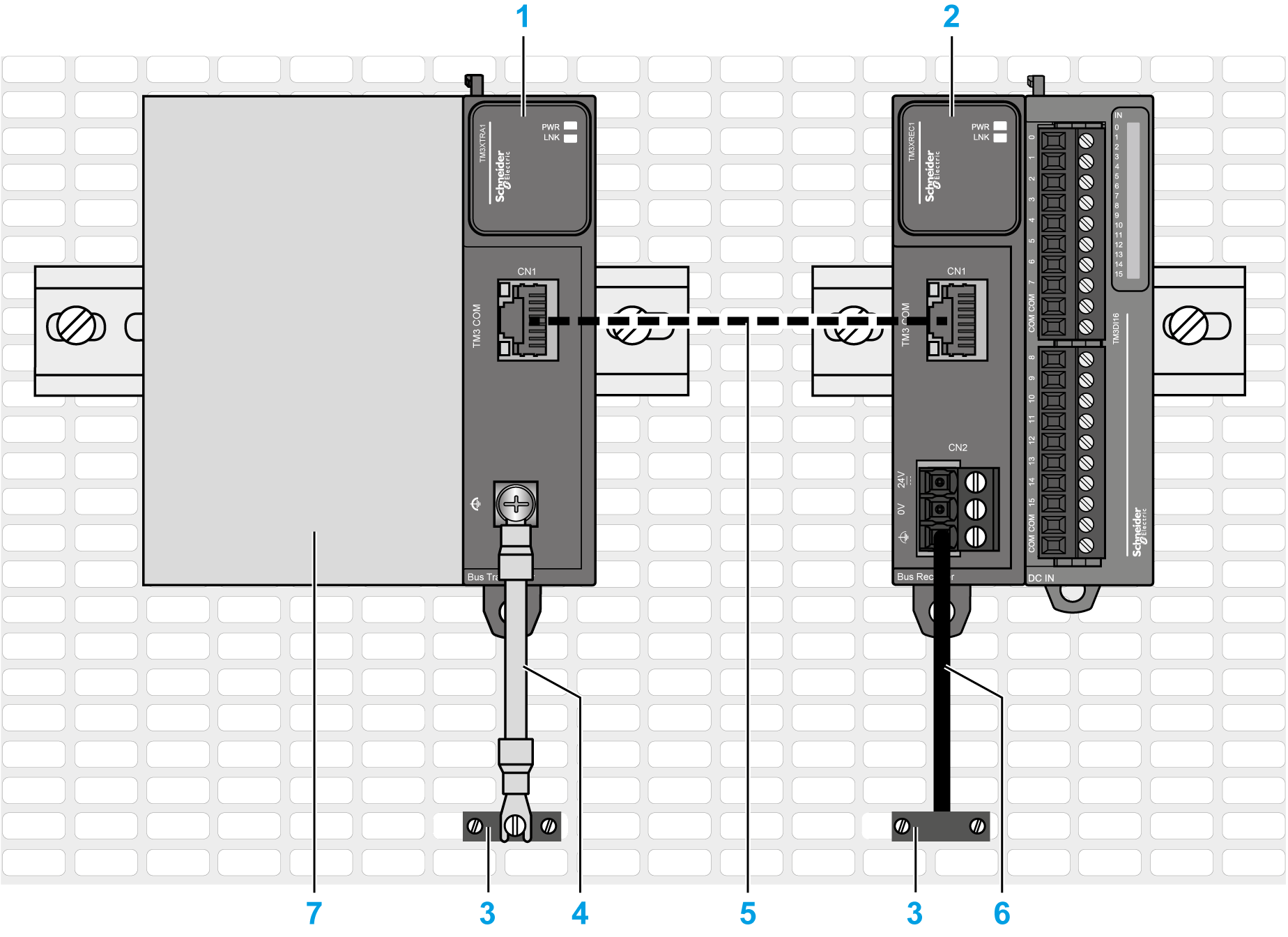

Esta figura muestra la conexión a tierra con un plano de conexión a tierra común:
(1) TM3XTRA1
(2) TM3XREC1
(3) Conexión a tierra funcional (FE)
(4) Cable de conexión a tierra funcional incluido
(5) VDIP1845460••
(6) Cable de conexión a tierra suministrado por el usuario
(7) Un módulo de controlador, acoplador de bus o ampliación

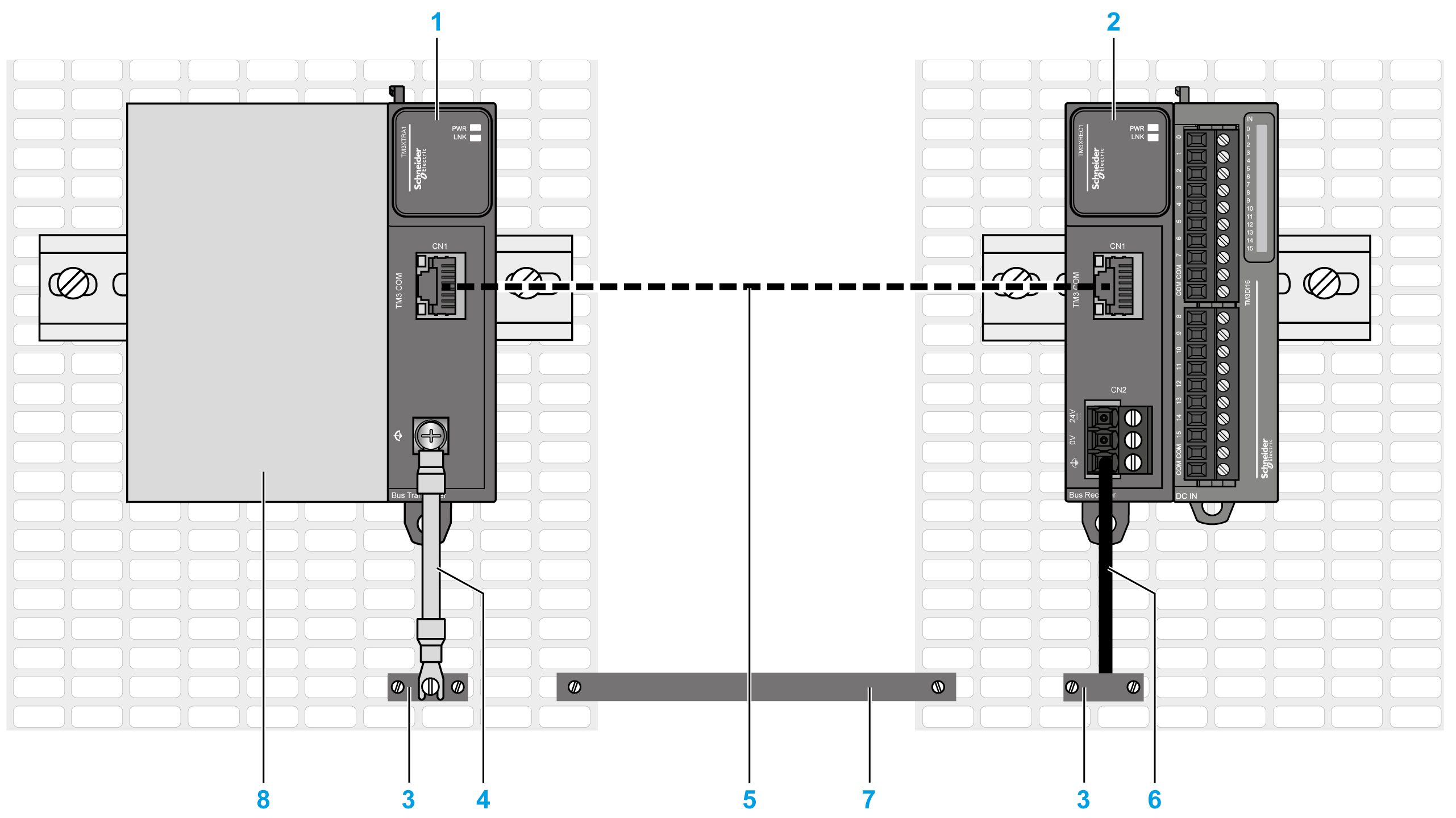

Esta figura muestra la conexión a tierra con planos de conexión a tierra independientes:
(1) TM3XTRA1
(2) TM3XREC1
(3) Conexión a tierra funcional (FE)
(4) Cable de conexión a tierra funcional incluido
(5) VDIP1845460••
(6) Cable de conexión a tierra suministrado por el usuario
(7) Conexión a tierra equipotencial
(8) Un módulo de controlador, acoplador de bus o ampliación
