El módulo TM4ES4 Ethernet proporciona:
oUna interfaz Ethernet al controlador sin un puerto Ethernet incorporado.
oUn segundo puerto Ethernet al controlador con un puerto Ethernet incorporado.
El módulo también es un conmutador Ethernet.
En esta tabla se describen las características principales del módulo de comunicaciones TM4ES4 Ethernet:
|
Características principales |
Rango |
|---|---|
|
Estándar |
|
|
Tipo de conector |
4 conectores RJ45 para la comunicación Ethernet |
|
Protocolos |
Cliente/servidor Ethernet Modbus TCP, adaptador Ethernet/IP, servidor UDP, TCP, SNMP, OPC UA server y EcoStruxure Machine Expert. |
|
Puesta a tierra |
1 tornillo de conexión a tierra funcional |
|
Velocidad de transferencia |
100 Mbit/s como máximo |
Esta tabla presenta las características de TM4ES4 Ethernet proporcionadas para los controladores:
|
Aplicación |
Interfaz Ethernet adicional |
Ethernet Conmutador |
|---|---|---|
|
TM241C24• |
Sí, un puerto Ethernet para conectarse a la red de control o la red de dispositivos. |
Sí |
|
TM241C40• |
||
|
TM241CE24• |
Sí, un puerto Ethernet para conectarse a la red de control. El puerto Ethernet incorporado en el controlador lógico se conecta al red de dispositivos. |
Sí |
|
TM241CEC24• |
||
|
TM241CE40• |
||
|
TM251MESE |
No |
Sí |
|
TM251MESC |
En la siguiente figura se muestra un ejemplo de arquitectura para conectar un controlador a una red Ethernet:
En la figura siguiente se muestran los elementos principales del módulo TM4ES4:
|
Etiqueta |
Elementos |
Consulte … |
|---|---|---|
|
1 |
Indicador LED que muestra el estado de la fuente de alimentación |
– |
|
2 |
4 conectores RJ45 Ethernet |
– |
|
3 |
Tornillo de conexión a tierra funcional |
|
|
4 |
Carril DIN (segmento DIN) de cierre de clip para 35 mm (1,38 in) |
|
|
5 |
Conector para los módulos de ampliación TM4 (uno en cada lado) |
– |
|
6 |
Dispositivo de bloqueo para fijación al módulo anterior |
– |
|
7 |
Clip de fijación al módulo anterior o al controlador |
– |
Indicador LED de estado del módulo

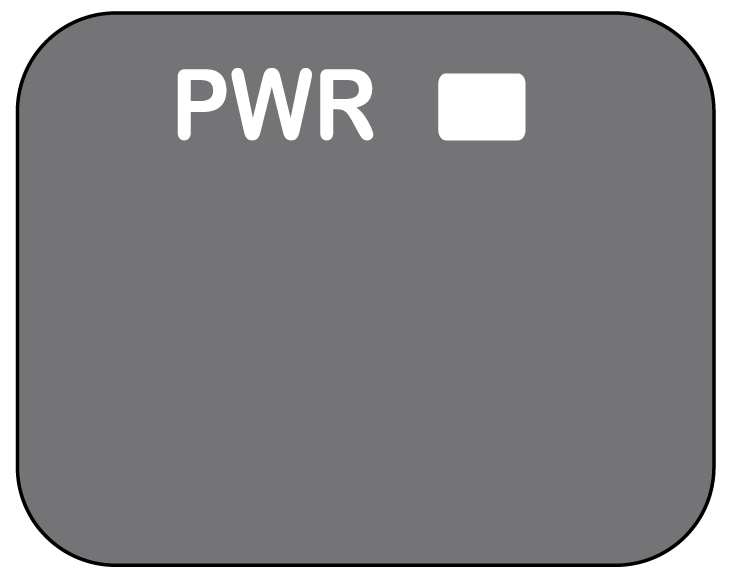

En la figura se muestran los indicadores LED de estado de TM4ES4:
En la tabla se muestra la descripción de los indicadores LED de estado de TM4ES4:
|
LED |
Color |
Estado |
Descripción |
|---|---|---|---|
|
PWR |
Verde |
Activado |
Indica que recibe alimentación |
|
Desactivado |
Indica que no recibe alimentación |
Indicadores LED de estado del conector RJ45
En la figura se muestran los indicadores LED de estado del conector RJ45:
En la tabla se describen los indicadores LED de estado del conector RJ45:
|
Etiqueta |
Descripción |
LED |
||
|---|---|---|---|---|
|
Color |
Estado |
Descripción |
||
|
1 |
Actividad Ethernet |
Verde |
Desactivado |
Sin actividad |
|
Activado |
Transmisión o recepción de datos |
|||
|
2 |
Conexión Ethernet |
Verde/amarillo |
Desactivado |
Sin enlace |
|
Amarillo fijo |
Enlace a 10 Mbit/s |
|||
|
Verde fijo |
Actividad a 100 Mbit/s |
|||
