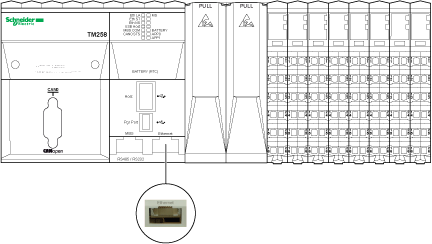

En la ilustración siguiente se muestra la ubicación del puerto Ethernet del controlador:
En la tabla que aparece a continuación se describen las diversas características de Ethernet:
|
Característica |
Descripción |
|---|---|
|
Estándar |
Ethernet |
|
Tipo de conector |
RJ45 |
|
Velocidad en baudios |
Admite Ethernet "10BaseT" y "100BaseTX" con negociación automática |
|
Cruce automático |
MDI/MDIX |
|
Protocol admitido |
oProtocolo de EcoStruxure Machine Expert oCliente/servidor Modbus oDispositivo IP Ethernet oServidor FTP oServidor HTTP oSNMP |
|
Tipo de negociación de dirección IP compatible |
oDHCP oIP configurada |
|
Corriente suministrada |
No |
En la ilustración siguiente se muestran los pins del conector Ethernet:
En la tabla siguiente se describen los pins del conector Ethernet:
|
N.° de pin |
Señal |
|---|---|
|
1 |
TD+ |
|
2 |
TD- |
|
3 |
RD+ |
|
4 |
- |
|
5 |
- |
|
6 |
RD- |
|
7 |
- |
|
8 |
- |
Para obtener más información, consulte el Manual del usuario de Ethernet.
NOTA: El controlador admite la función de cable de cruce automático MDI/MDIX. No es necesario utilizar cable cruzado especial para conectar dispositivos directamente a este puerto (conexiones sin un concentrador o un conmutador Ethernet).
En la ilustración siguiente se muestran los indicadores LED del panel frontal.
En la tabla siguiente se describen los indicadores LED de estado de Ethernet:
|
Marca |
Descripción |
Indicador LED |
|
|---|---|---|---|
|
Color |
Descripción |
||
|
Eth LA |
Actividad Ethernet |
Verde/Amarillo |
Consulte los indicadores LED de estado de Ethernet a continuación |
|
Eth ST |
Estado de Ethernet |
Verde/Rojo |
|
|
Eth NS |
Estado de red Ethernet |
Verde/Rojo |
|
En la tabla siguiente se describe el indicador LED de estado de Ethernet:
|
Indicador LED |
Estado |
Descripción |
|---|---|---|
|
Eth LA |
Desactivado |
Sin conexión |
|
Parpadeo verde/amarillo |
Prueba de arranque. 3 parpadeos |
|
|
Verde fijo |
Enlace a 100 Mbit/s |
|
|
Amarillo fijo |
Enlace a 10 Mbit/s |
|
|
Parpadeo verde |
Actividad a 100 Mbit/s |
|
|
Parpadeo amarillo |
Actividad a 10 Mbit/s |
|
|
Eth ST |
Desactivado |
No hay ningún cable conectado, no se ha obtenido ninguna dirección IP |
|
Parpadeo verde/rojo |
Prueba de arranque. 3 parpadeos |
|
|
Verde fijo |
El puerto está conectado y se ha obtenido una dirección IP |
|
|
3 parpadeos verdes |
No hay ningún cable conectado, pero la tarjeta tiene una dirección IP |
|
|
4 parpadeos verdes |
Dirección IP duplicada detectada |
|
|
5 parpadeos verdes |
La tarjeta está ejecutando una secuencia BOOTP o DHCP |
|
|
6 parpadeos verdes |
La IP configurada es no válida. En su lugar se utiliza la IP predeterminada. |
|
|
Eth NS |
Desactivado |
El dispositivo no tiene una dirección IP o está apagado |
|
Parpadeo verde/rojo |
Prueba de arranque. 3 parpadeos |
|
|
Verde fijo |
El dispositivo tiene al menos una conexión establecida |
|
|
Parpadeo verde rápido |
El dispositivo no ha establecido conexiones pero ha obtenido una dirección IP |
|
|
Parpadeo rojo rápido |
Se agotó el tiempo de espera de una o varias de las conexiones en las que este dispositivo es el destino. |
|
|
Rojo fijo |
El dispositivo ha detectado que su dirección IP ya está en uso. El puerto Ethernet del controlador no puede comunicarse mediante esta dirección IP. |
