En la ilustración siguiente se muestra la ubicación de los slots PCI del controlador:
Para obtener más información, consulte Reglas generales para la implementación del sistema TM5.

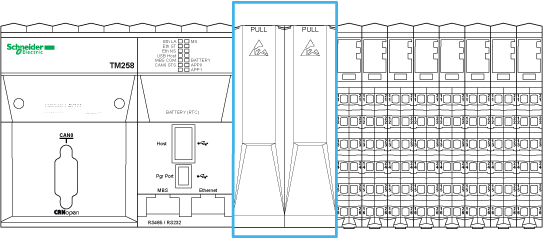

En la ilustración siguiente se muestran las cubiertas de los slots PCI encontradas en la parte frontal del controlador:
Hay dos slots PCI para conectar hasta dos módulos de interfaz en los controladores (TM258LD42DT4L, TM258LF42DT4L, TM258LF66DT4L y TM258LF42DR).
Los módulos PCI se utilizan para ampliaciones de aplicación específicas del controlador. Se insertan en los slots PCI del controlador:
|
Referencia |
Tipo |
Descripción |
|---|---|---|
|
TM5PCRS2 |
Línea serie |
Módulo electrónico de interfase de TM5, 1 RS232, aislado eléctricamente |
|
TM5PCRS4 |
Línea serie |
Módulo electrónico de interfaz de TM5, 1 RS485, aislado eléctricamente |
|
TM5PCDPS |
Profibus DP |
Módulo electrónico de interfaz de TM5, 1 RS485, aislado eléctricamente |
Para obtener más información sobre la instalación de módulos PCI, consulte Instalación de módulos electrónicos PCI
|
AVISO |
|
DESCARGA ELECTROSTÁTICA |
|
oVerifique que las ranuras PCI vacías tienen las cubiertas en su sitio antes de aplicar electricidad al controlador. oNo toque los conectores PCI expuestos. |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |
