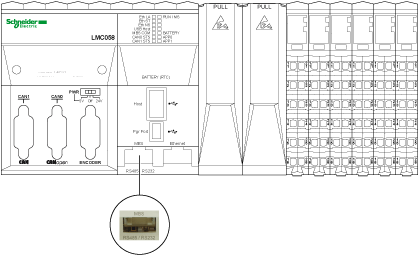

En la ilustración siguiente se muestra la ubicación del puerto de línea serie del controlador:
La línea serie:
oSe emplea para comunicarse con dispositivos que admiten el protocolo Modbus como maestro o esclavo, el protocolo ASCII (impresora, modem, etc.) y el protocolo EcoStruxure Machine Expert (HMI, etc.).
oProporciona una distribución de la alimentación de 5 V CC.
Para obtener más detalles, consulte Línea serie - Planificación e instalación.
|
Característica |
Descripción |
|---|---|
|
Estándar |
RS485 1 o RS232 configurada mediante software |
|
Tipo de conector |
RJ45 |
|
Velocidad de transmisión |
De 300 a 115200 bps 2 |
|
Protocolo admitido |
oASCII oModbus (RTU o ASCII) oEcoStruxure Machine Expert |
|
Distribución de alimentación del dispositivo |
5 V CC / 200 mA |
|
Protección 5 V CC |
Resiste hasta 24 V CC |
|
Aislamiento |
Véase la nota 3 |
|
Polarización |
Dos resistencias de 560 Ω que se encienden o apagan mediante configuración por software |
NOTA:
1 Para aislar la línea serie RS485, utilice la caja de derivación en Y con aislamiento Modbus RS485 TWDXCAISO.
2 La velocidad máxima en baudios para el puerto de línea serie depende del protocolo utilizado. Para obtener más información, consulte Configuración de línea serie.
3 El aislamiento del módulo electrónico es de 500 V CA eficaces entre los componentes electrónicos alimentados por el bus de alimentación de TM5 y la parte alimentada por el segmento de alimentación de E/S de 24 V CC conectada al módulo. En la práctica, el módulo electrónico TM5 está instalado en la base del bus y hay un puente entre la alimentación del bus TM5 y el segmento de alimentación de E/S de 24 V CC. Los dos circuitos de alimentación hacen referencia a la misma conexión a tierra funcional (FE) mediante los componentes específicos diseñados para reducir los efectos de la interferencia electromagnética. La tensión nominal de esos componentes es 30 V CC o 60 V CC. Esto reduce de hecho el aislamiento de todo el sistema de los 500 V CA eficaces.
En la ilustración siguiente se indican los pins de RS485 y RS232:
En la tabla siguiente se describen los pins de RS485 y RS232:
|
Pin |
RS485 |
RS232 |
|---|---|---|
|
1 |
N. C. |
|
|
2 |
N. C. |
|
|
3 |
N. C. |
|
|
4 |
D1 (A+) |
N. C. |
|
5 |
D0 (B-) |
N. C. |
|
6 |
N. C. |
|
|
7 |
5 V CC / 200 mA |
5 V CC / 200 mA |
|
8 |
0 V CC |
0 V CC |
CTS: Dispuesto para enviar
N.C.: Sin conexión
RTS: Listo para el envío
RxD: Datos recibidos
TxD: Datos transmitidos
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como "No Connection (N.C.)". |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
En la ilustración siguiente se muestran los indicadores LED del panel frontal.
En la tabla siguiente se describe el indicador LED de estado de línea serie:
|
Marca |
Descripción |
LED |
|
|---|---|---|---|
|
Color |
Descripción |
||
|
MBS COM |
Actividad del puerto de línea serie |
Amarillo |
Parpadeo rápido cuando se reciben o transmiten tramas |
