Consideraciones para la instalación
Debido a las posiciones de montaje y los espacios libres mínimos, los módulos PCI se montan de acuerdo con las normas definidas para los controladores. Consulte los requisitos de emplazamiento para la instalación del sistema.
NOTA: El módulo PCI está diseñado para funcionar dentro del mismo rango de temperaturas que los controladores, incluido el reajuste del controlador para funcionamiento con aumento de temperatura, así como las restricciones de temperatura asociadas a las posiciones de montaje.
|
AVISO |
|
DESCARGA ELECTROSTÁTICA |
|
oVerifique que las ranuras PCI vacías tienen las cubiertas en su sitio antes de aplicar electricidad al controlador. oNo toque los conectores PCI expuestos. |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |
|
AVISO |
|
DESCARGA ELECTROSTÁTICA |
|
oMantenga los componentes electrónicos en su embalaje de protección hasta el momento de su montaje. oNo toque los módulos fuera de la carcasa. oAdopte las medidas de protección necesarias contra descargas electrostáticas. |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |
En la tabla siguiente se describen los diversos pasos que hay que dar para instalar los módulos PCI en el controlador.
|
Paso |
Acción |
|
|---|---|---|
|
1 |
Desconecte la alimentación de todo el equipo antes de desmontar las cubiertas o instalar un módulo PCI. |
|
|
2 |
Extraiga el módulo PCI del embalaje. |
|
|
3 |

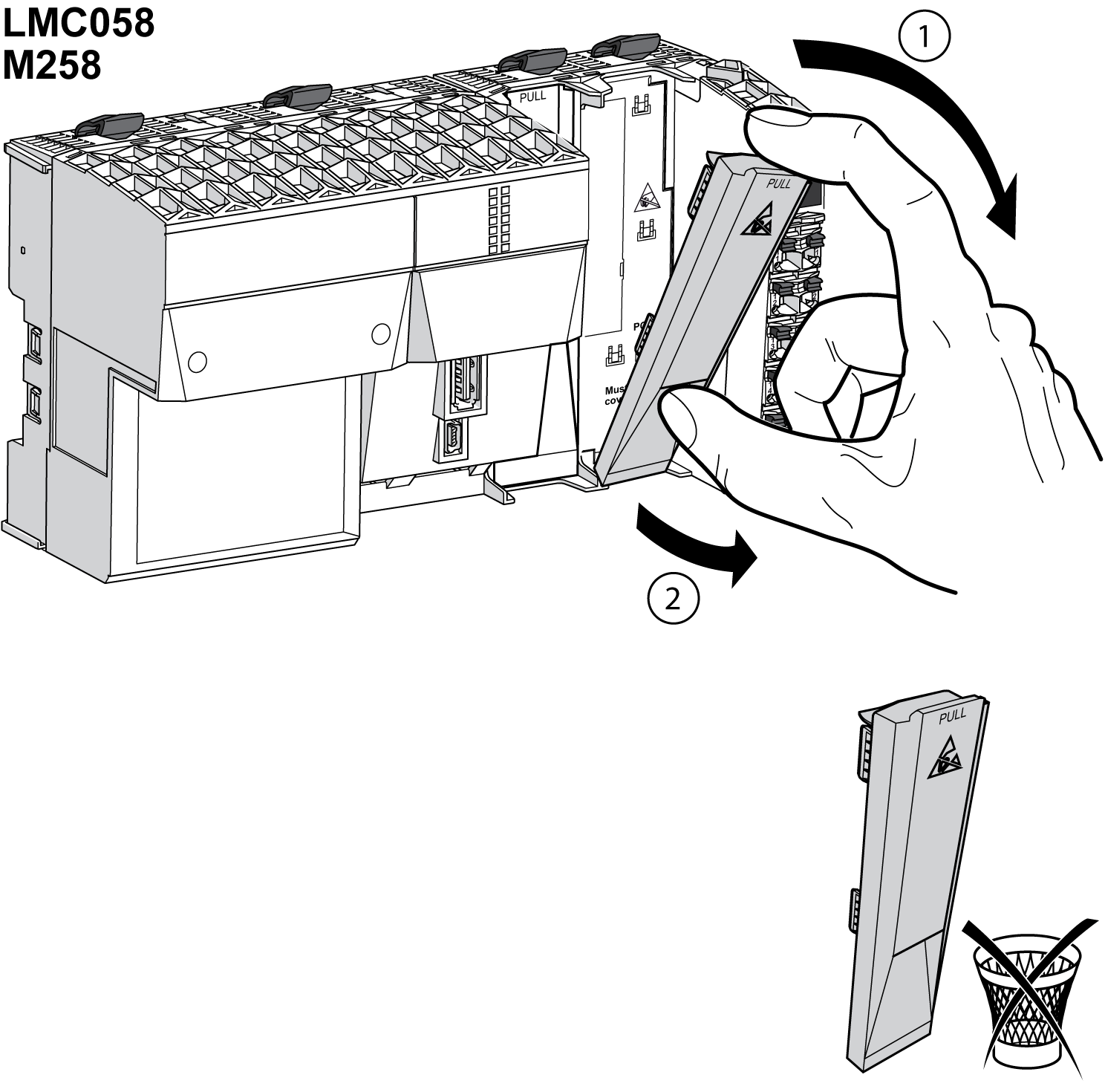

Extraiga la cubierta del slot del controlador. NOTA: Guarde la cubierta para volver a utilizarla para la desinstalación.
|
|
|
4 |

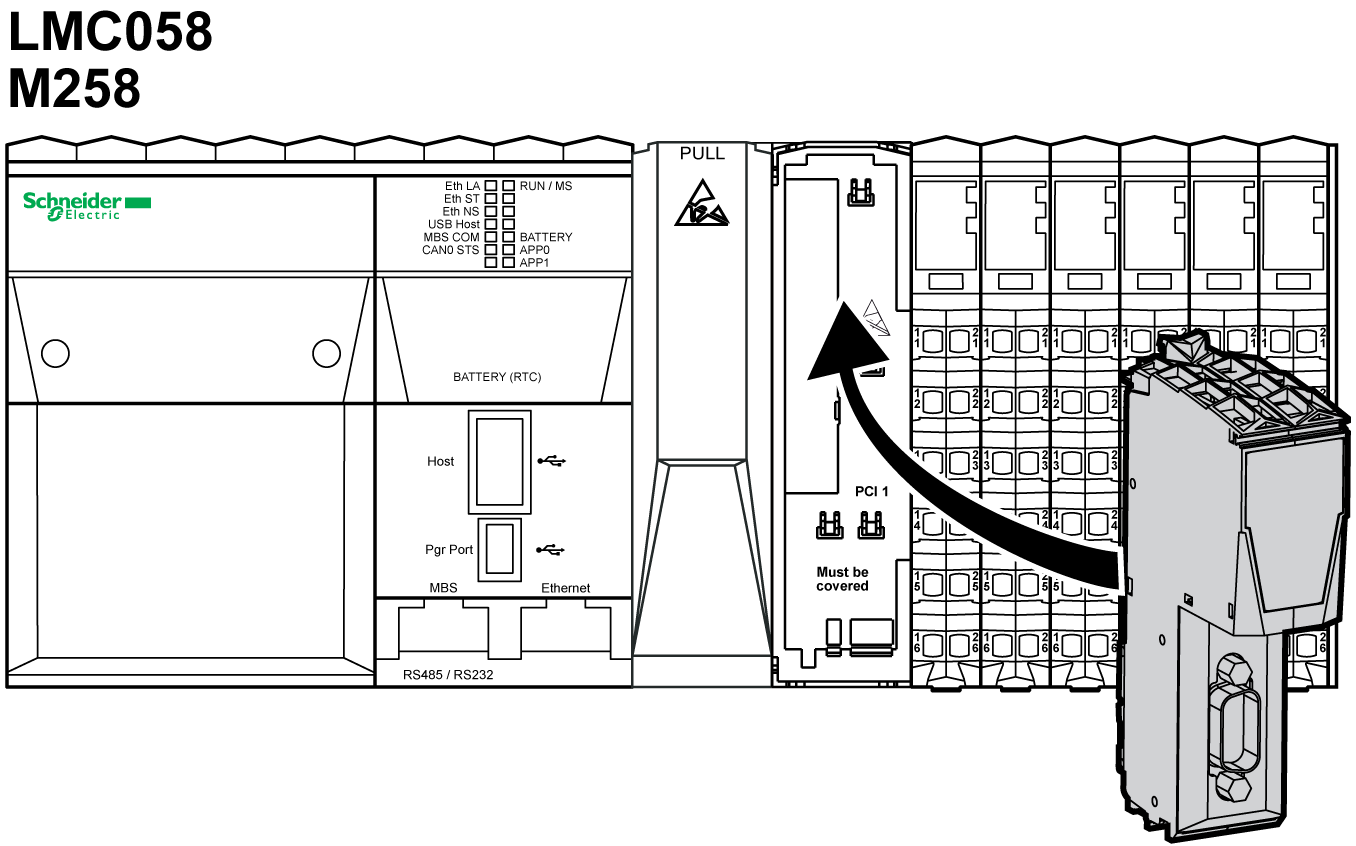

Coloque el módulo PCI en el slot del controlador.
|
|
|
5 |

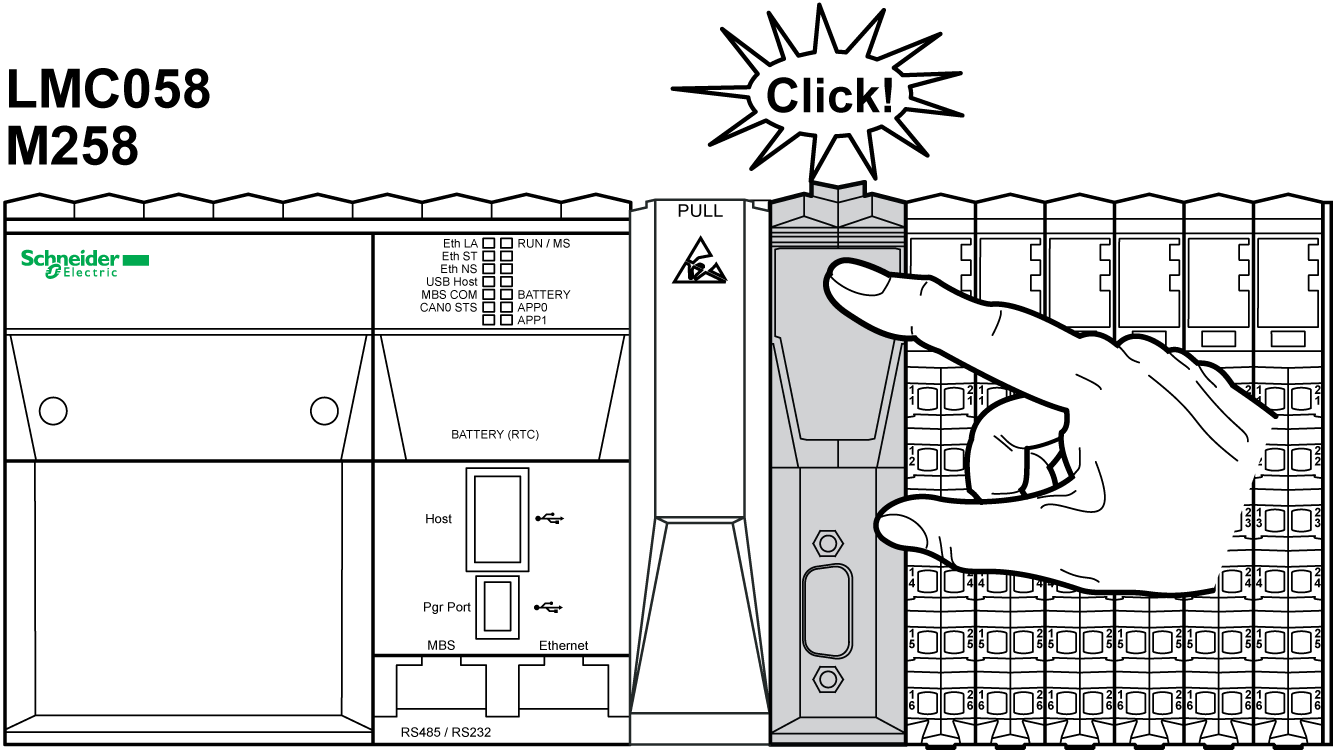

Empuje el módulo PCI hacia el interior del controlador hasta que suene un clic.
|
|
En la tabla siguiente se describen los diversos pasos que hay que dar para desinstalar los módulos PCI del controlador.
|
Paso |
Acción |
|---|---|
|
1 |
Desconecte la alimentación de todo el equipo, incluidos los dispositivos conectados, antes de extraer un módulo PCI. |
|
2 |

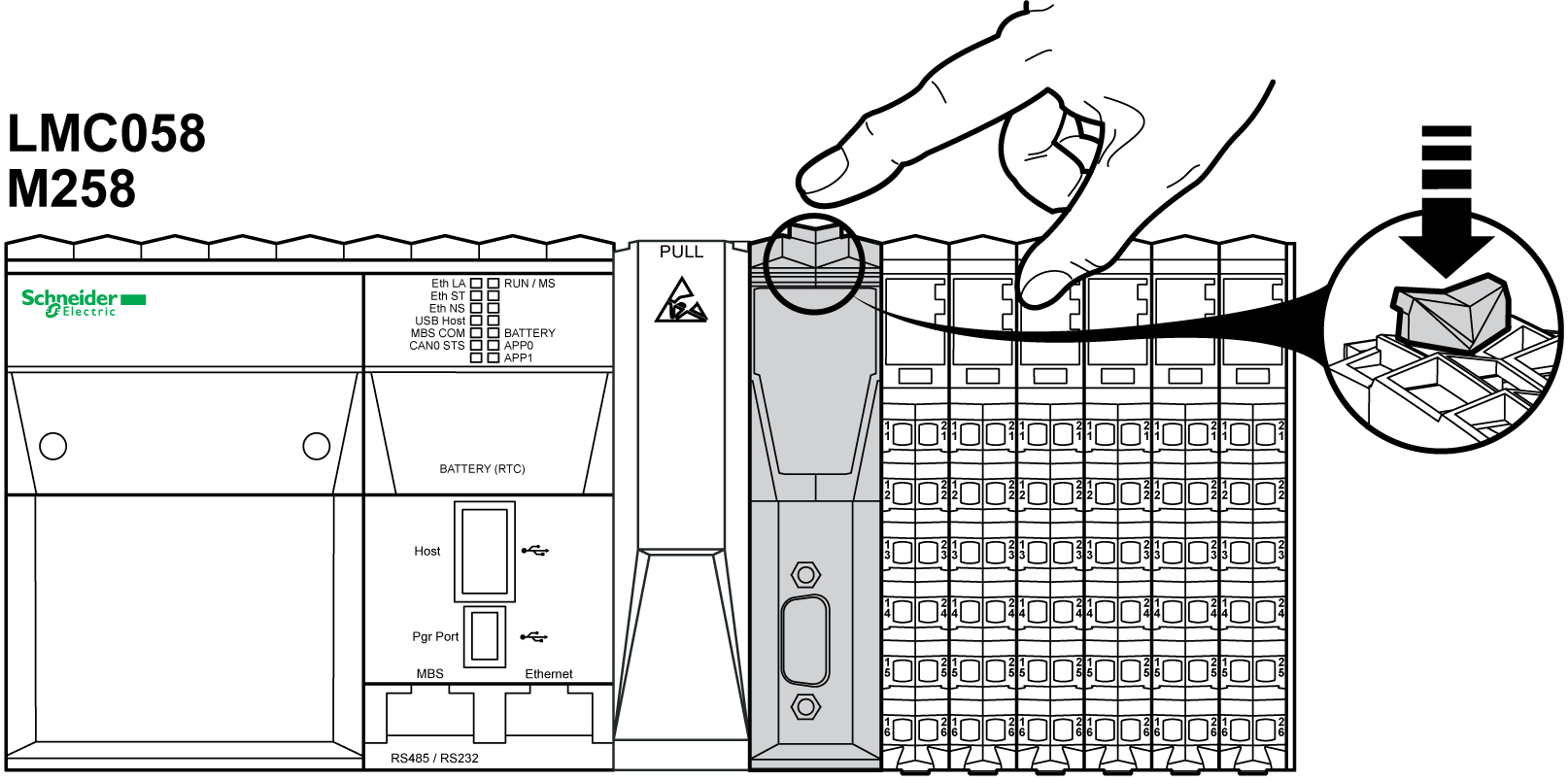

Presione el clip de bloqueo del módulo PCI.
|
|
3 |

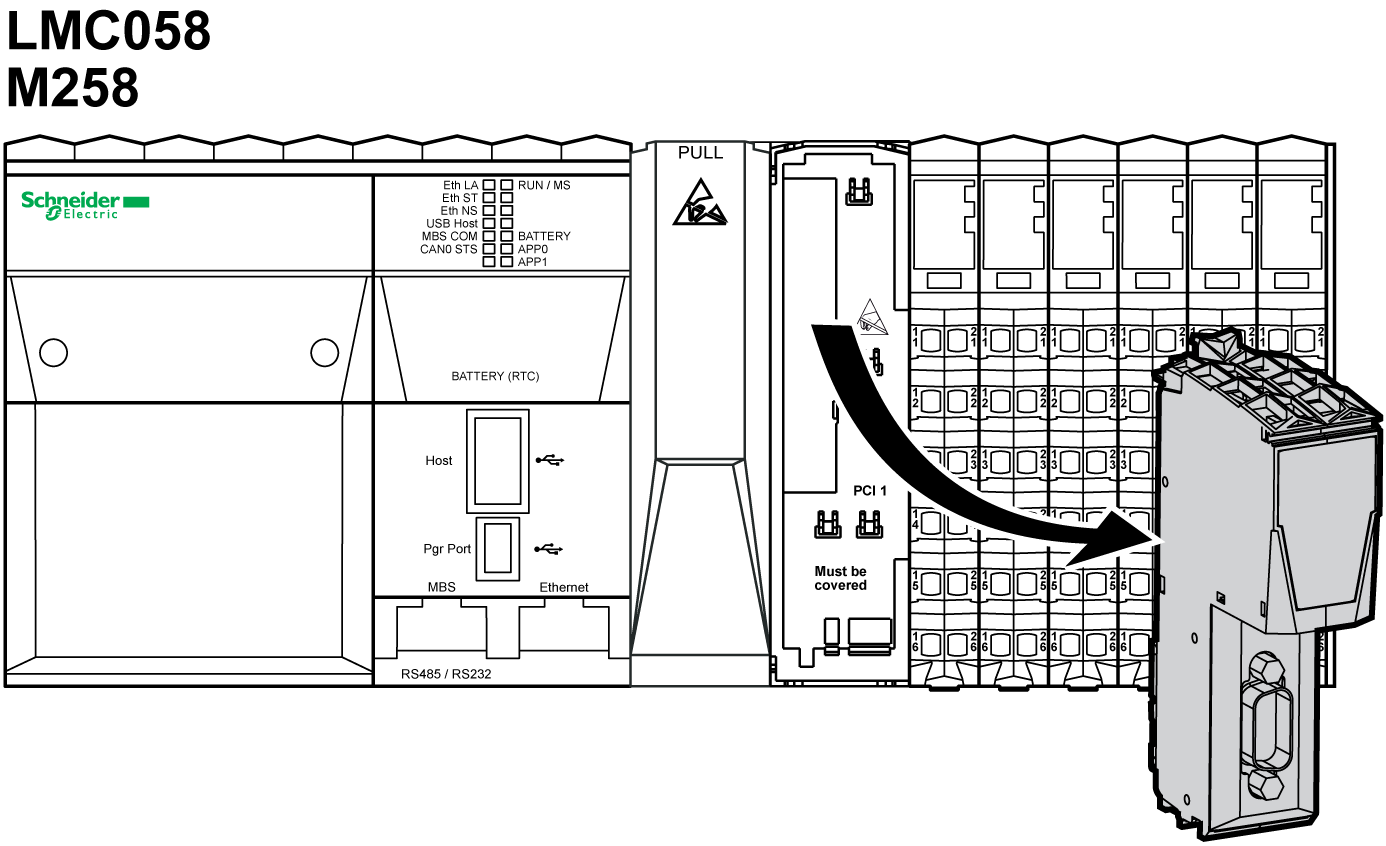

Retire el módulo PCI del slot de montaje.
|
|
4 |

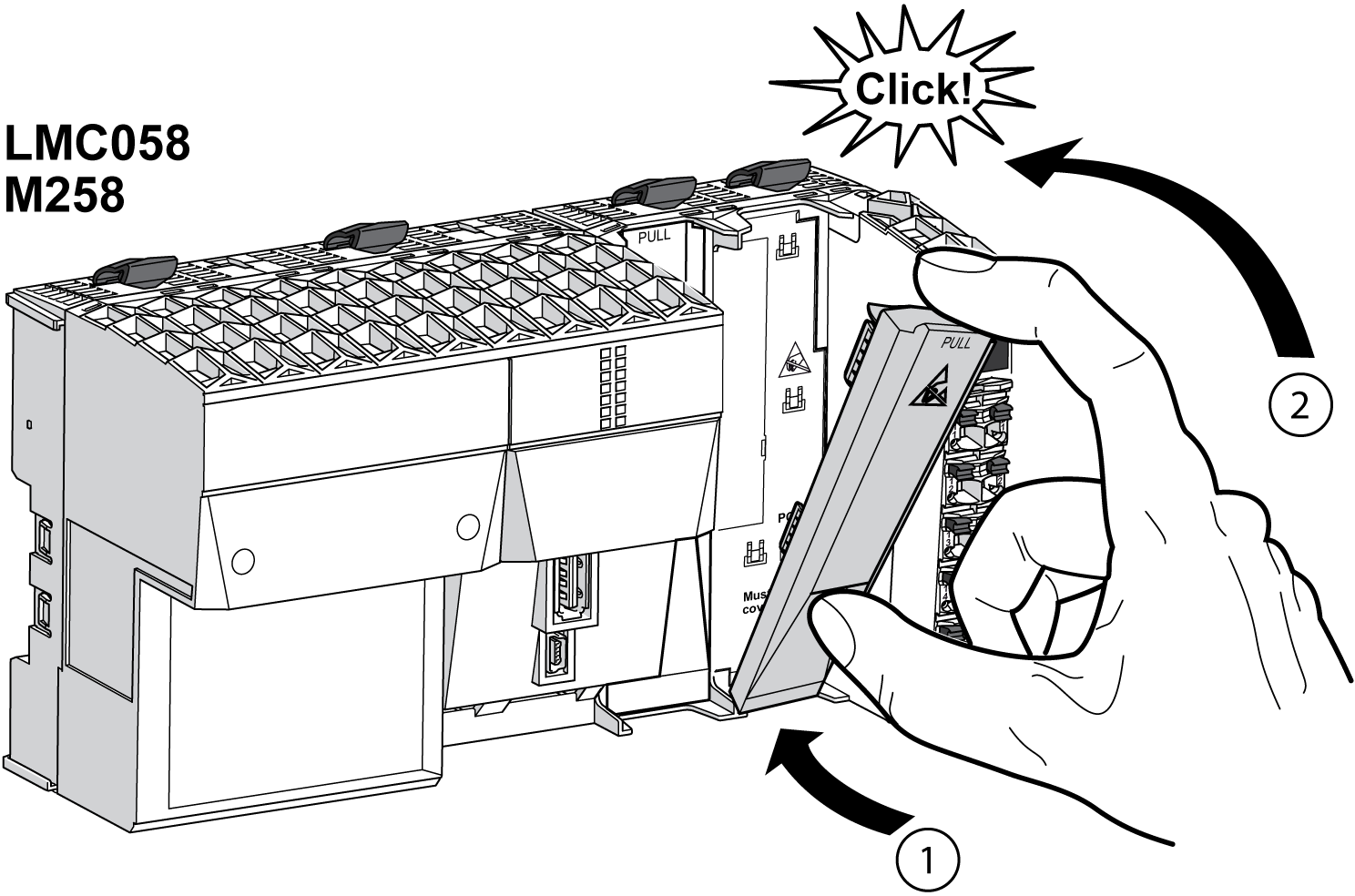

Coloque la cubierta en el slot del controlador.
|
