En esta tabla se describen las características principales del módulo electrónico de comunicación Profibus DPTM5PCDPS:
|
Características principales |
|
|---|---|
|
Bus de campo |
Esclavo de Profibus DP |
|
Tipo de interfaz |
|
|
Tipo de conector |
Hembra D-Sub 9 |
|
Velocidad de transferencia |
12 Mbit/s máx. |

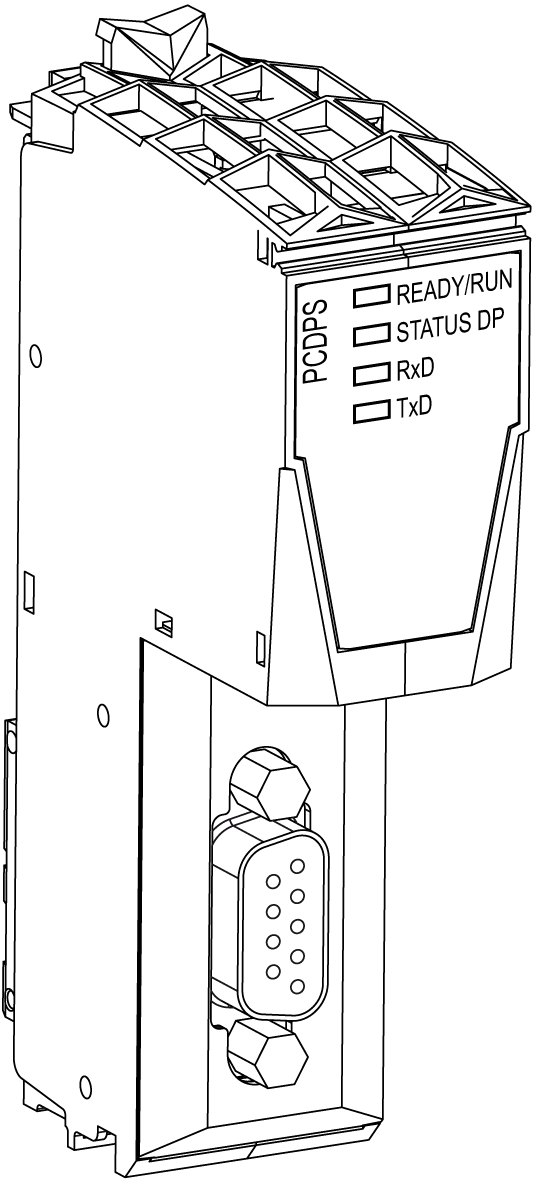

En la figura se muestra TM5PCDPS:

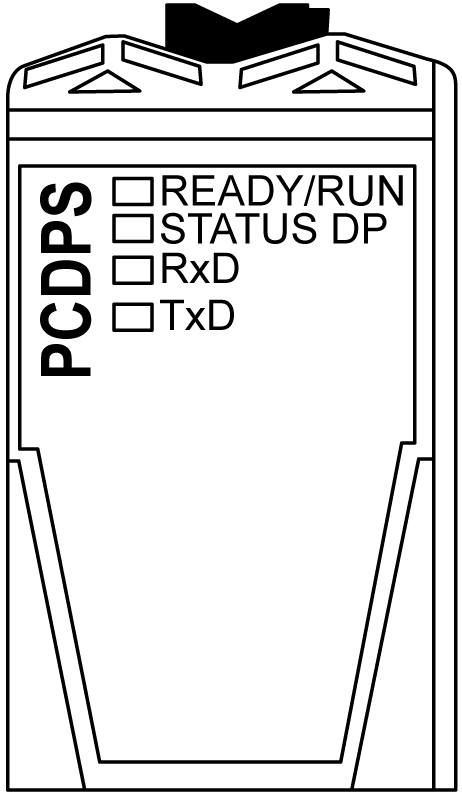

En la figura siguiente se muestran los indicadores LED de estado de TM5PCDPS:
En la tabla se muestra la descripción de los indicadores LED de estado de TM5PCDPS:
|
Indicadores luminosos |
Color |
Estado |
Descripción |
|---|---|---|---|
|
READY/RUN |
Verde/rojo |
Apagado |
La alimentación del módulo no está conectada. |
|
Verde |
Encendido |
La comunicación se realiza en el bus PCI. |
|
|
Rojo |
Intermitencia |
Se ha detectado un error de arranque. |
|
|
Encendido |
La comunicación en el bus PCI aún no se ha iniciado. |
||
|
DP DE ESTADO |
Verde |
Encendido |
El módulo está en la modalidad RUN (Ejecutar) y realiza una comunicación cíclica. |
|
Rojo |
Encendido |
La configuración del esclavo es diferente de la del maestro. |
|
|
Parpadeo cíclico |
El módulo está en la modalidad STOP (Detener), no se realiza ninguna comunicación, se ha detectado un error de conexión. |
||
|
Parpadeo acíclico |
El módulo no está configurado. |
||
|
RxD |
Amarillo |
Activado |
El módulo está recibiendo datos a través de la interfaz RS485. |
|
TxD |
Amarillo |
Activado |
El módulo está transmitiendo datos a través de la interfaz RS485. |
