Diagrama de cableado de TM5PCDPS

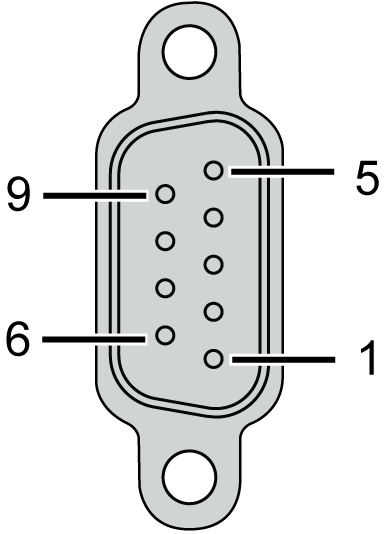

En el diagrama se muestra la interfaz RS485 hembra de Profibus DP para TM5PCDPS:
En la tabla se describen los distintos pins de la interfaz D-Sub 9 RS485 hembra:
|
Pin |
Profibus DP |
Descripción |
|---|---|---|
|
1 |
Reservado |
– |
|
2 |
Reservado |
– |
|
3 |
RxD/TxD-P |
Transmisión/recepción de datos alta |
|
4 |
CNTR-P |
Transmisión habilitada alta |
|
5 |
Reservado |
– |
|
6 |
Reservado |
– |
|
7 |
Reservado |
– |
|
8 |
RxD/TxD-N |
Transmisión/recepción de datos baja |
|
9 |
CNTR-N |
Transmisión habilitada baja |
