Diagrama de cableado de TM5PCRS4

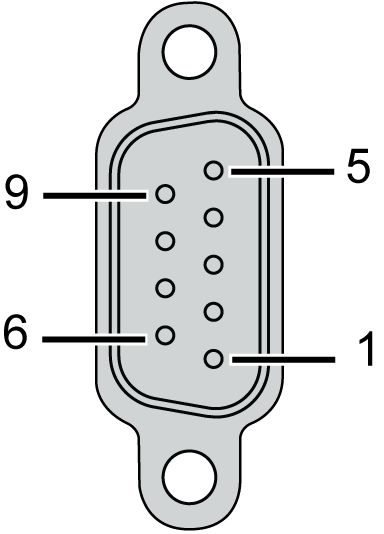

En el diagrama siguiente se muestra la interfaz RS485 hembra de TM5PCRS4:
En la tabla siguiente se describen los distintos pins de RS485 hembra:
|
Pin |
RS485 |
Descripción |
|---|---|---|
|
1 |
Reservado |
- |
|
2 |
Reservado |
- |
|
3 |
D1 (A+) |
Transmisión/recepción de datos baja |
|
4 |
Reservado |
- |
|
5 |
0 V |
Alimentación de TTL |
|
6 |
+5 V/50 mA |
Alimentación de TTL |
|
7 |
Reservado |
- |
|
8 |
D0 (B-) |
Transmisión/recepción de datos alta |
|
9 |
Reservado |
- |
