Visualización de datos de diagnóstico generales

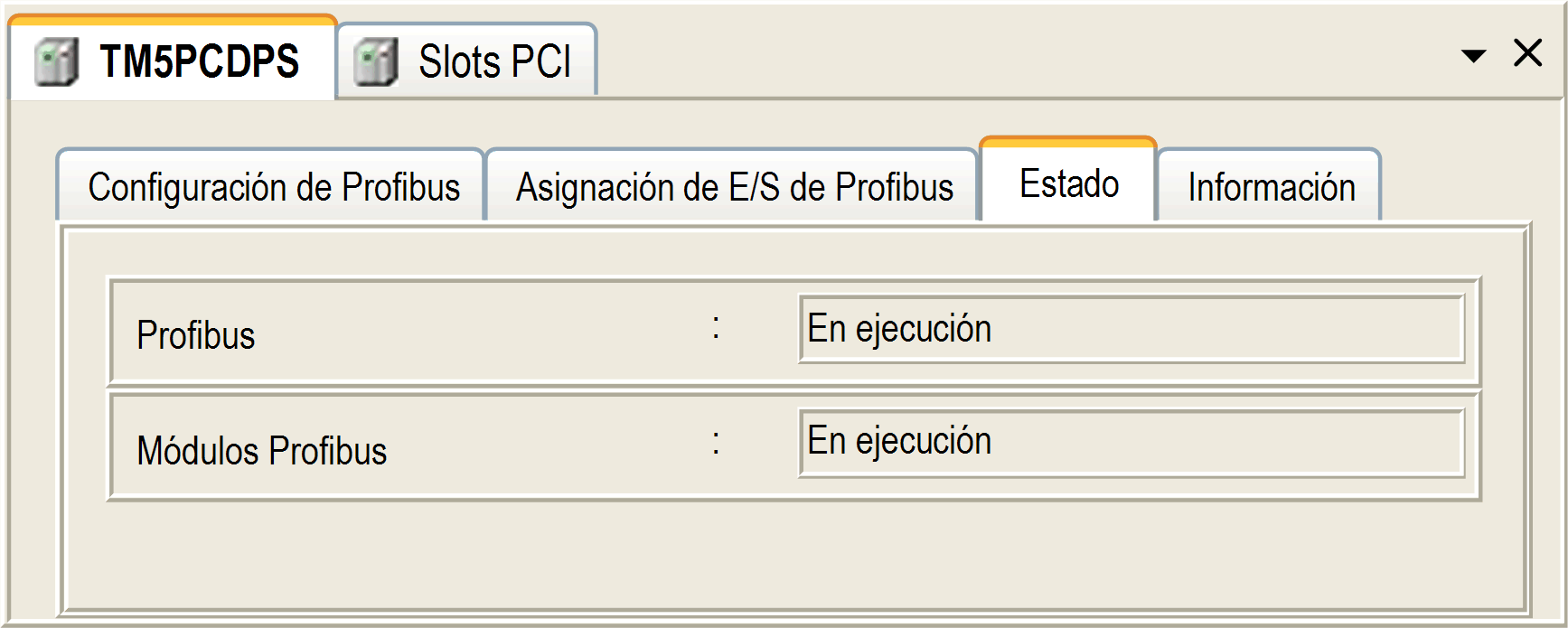

Para ver datos de diagnóstico generales, abra la ficha Estado de la ventana de configuración de TM5PCDPS.
Supervisión del estado del módulo PCI de TM5PCDPS
Puede monitorizar el estado del módulo PCI TM5PCDPS con el tipo de datos de sistema PROFIBUS_R que se describe en la Guía de la biblioteca PLCSystem del controlador M258 o la Guía de la biblioteca PLCSystem del controlador LMC058, según el controlador que utilice.
Cuando se produce una interrupción en la comunicación de Profibus (i_CommState=0), las salidas del TM5PCDPS se mantienen hasta el último estado transmitido por el maestro de Profibus.
El módulo TM5PCDPS no admite la modalidad Seguridad contra fallos tal como la define el estándar Profibus DP.
Mensajes en errores detectados
Utilice i_CommError del tipo de datos de sistema PROFIBUS_R para visualizar el error que aparece.
No se ha detectado ningún error:
|
Nombre |
Valor |
Significado |
|---|---|---|
|
SUCCESS |
0 hex |
No se ha detectado ningún error. |
Se ha detectado un error de tiempo de ejecución:
|
Nombre |
Valor |
Significado |
|---|---|---|
|
WATCHDOG_TIMEOUT |
C000000C hex |
Se ha superado el tiempo de watchdog. |
Se han detectado errores de inicialización:
|
Nombre |
Valor |
Significado |
|---|---|---|
|
INIT_FAULT |
C0000100 hex |
La inicialización no ha sido correcta. |
|
DATABASE_ACCESS_FAILED |
C0000101 hex |
El acceso a la memoria de datos no ha sido correcto. |
Se han detectado errores de configuración:
|
Nombre |
Valor |
Significado |
|---|---|---|
|
NOT_CONFIGURED |
C0000119 hex |
El módulo PCI de TM5PCDPS no está configurado. |
|
CONFIGURATION_FAULT |
C0000120 hex |
Se ha detectado un error de configuración. |
|
INCONSISTENT_DATA_SET |
C0000121 hex |
Se han detectado datos establecidos incoherentes. |
|
DATA_SET_MISMATCH |
C0000122 hex |
Se ha detectado una discrepancia en los datos establecidos. |
|
INSUFFICIENT_LICENSE |
C0000123 hex |
Se ha detectado una licencia insuficiente. |
|
PARAMETER_ERROR |
C0000124 hex |
Se ha detectado un error de parámetro. |
|
INVALID_NETWORK_ADDRESS |
C0000125 hex |
La dirección de red no es correcta. |
|
SECURITY_MEMORY |
C0000126 hex |
La memoria de seguridad no está disponible. |
Se han detectado errores de red:
|
Nombre |
Valor |
Significado |
|---|---|---|
|
COMM_NETWORK_FAULT |
C0000140 hex |
Se ha detectado un error de comunicación de red. |
|
COMM_CONNECTION_CLOSED |
C0000141 hex |
Se ha cerrado la conexión de comunicación. |
|
COMM_CONNECTION_TIMEOUT |
C0000142 hex |
Se ha detectado un timeout de conexión de comunicación. |
|
COMM_DUPLICATE_NODE |
C0000144 hex |
Se ha detectado un nodo duplicado. |
|
COMM_CABLE_DISCONNECT |
C0000145 hex |
Se ha detectado un cable desconectado. |
|
PROFIBUS_CONNECTION_TIMEOUT |
C009002E hex |
Se ha detectado un timeout de conexión de Profibus. |
