SetSerialConf: cambiar la configuración de línea serie

Descripción de funciones

SetSerialConf se utiliza para cambiar la configuración de la línea serie.

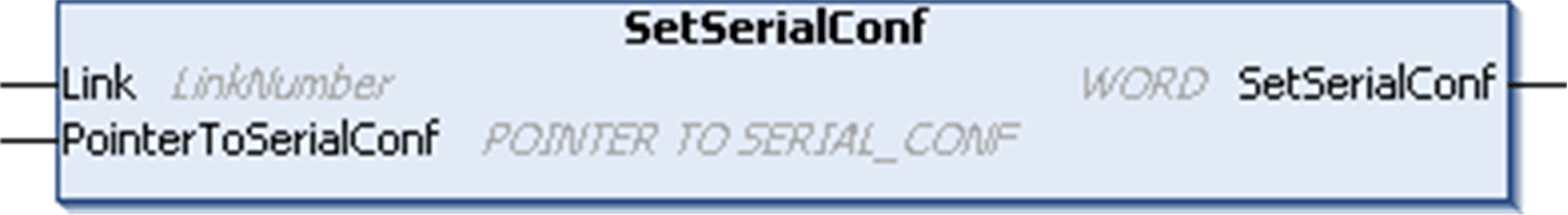

Representación gráfica

NOTA: El cambio de la configuración de los puertos de línea serie durante la ejecución de la programación puede interrumpir las comunicaciones en curso con otros dispositivos conectados.

ADVERTENCIA

PÉRDIDA DE CONTROL DEBIDA A UN CAMBIO DE CONFIGURACIÓN

Valide y pruebe todos los parámetros de la función SetSerialConf antes de poner el programa en funcionamiento.

El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo.

Descripción de parámetros

Entrada	Tipo	Comentario
Link	LinkNumber	LinkNumber es el número de puerto de comunicación.
PointerToSerialConf	PUNTERO A SERIAL_CONF	PointerToSerialConf es la dirección de la estructura de configuración (variable de tipo SERIAL_CONF) en la que se almacenan los parámetros de la nueva configuración. La función estándar ADR debe utilizarse para definir el puntero asociado. Consulte el ejemplo siguiente. Si se especifica 0, la configuración predeterminada de la aplicación será la línea serie.

Salida	Tipo	Comentario
SetSerialConf	WORD	Esta función devuelve: o0: se ha establecido la nueva configuración o255: se rechaza la nueva configuración porque: ola función está en curso olos parámetros de entrada no son válidos

Salida

Tipo

Comentario

SetSerialConf

WORD

Esta función devuelve:

o0: se ha establecido la nueva configuración

o255: se rechaza la nueva configuración porque:

ola función está en curso

olos parámetros de entrada no son válidos

Ejemplo

VAR

MySerialConf: SERIAL_CONF

result: WORD;

END_VAR

(*Get current configuration of serial line 1*)

GetSerialConf(1, ADR(MySerialConf));

(*Change to modbus RTU slave address 9*)

MySerialConf.Protocol := 0; (*Modbus RTU/Machine Expert protocol (in this case CodesysCompliant selects the protocol)*)

MySerialConf.CodesysCompliant := 0; (*Modbus RTU*)

MySerialConf.address := 9; (*Set modbus address to 9*)

(*Reconfigure the serial line 1*)

result := SetSerialConf(1, ADR(MySerialConf));
