Configuración del módulo de ampliación PCI de línea serie
Los parámetros físicos de las líneas serie (velocidad en baudios, paridad, etc...) se pueden configurar en la ventana de configuración de líneas serie.
Para configurar la línea serie, haga lo siguiente:
|
Paso |
Acción |
|---|---|
|
1 |

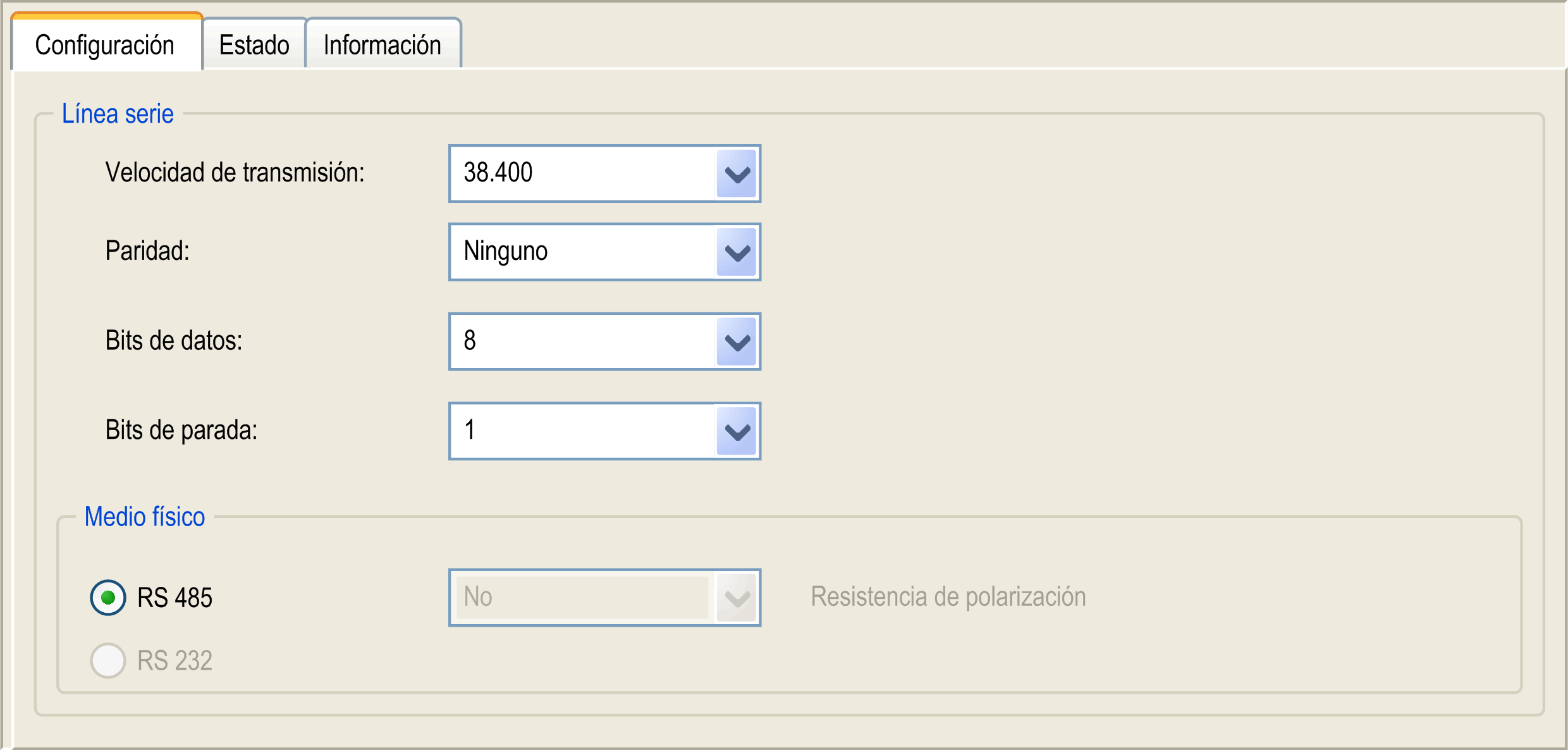

En Dispositivos, haga doble clic en el módulo de ampliación PCI de línea serie. Resultado: aparece la ventana de configuración.
|
Los siguientes parámetros deben ser idénticos en todos los dispositivos serie conectados al puerto:
|
Elemento |
Descripción |
|---|---|
|
Velocidad en baudios |
Velocidad de transmisión |
|
Paridad |
Se utiliza para detectar errores |
|
Bits de datos |
Número de bits para transmitir datos |
|
Bits de parada |
Número de bits de parada |
|
Medio físico |
Permite especificar el medio que se utilizará (se selecciona automáticamente según el módulo): oRS485 (para TM5PCRS4) oRS232 (para TM5PCRS2) |
En la siguiente tabla se indica el bit de parada máximo en función del administrador:
