En la tabla siguiente se proporcionan las principales características del bloque TM7BDI8B:
|
Características principales |
|
|---|---|
|
Número de canales de entrada |
8 |
|
Tipo de entrada |
Tipo 1 |
|
Tipo de señal |
Común positivo |
|
Tensión de entrada nominal |
24 V CC |
|
Tipo de conexión del sensor |
|
En la siguiente figura se muestra el bloque TM7BDI8B:
(A) Conector IN de bus de TM7
(B) Conector OUT de bus de TM7
(C) Conector IN de alimentación de 24 V CC
(D) Conector OUT de alimentación de 24 V CC
(1) Conectores de entrada
(2) Indicadores LED de estado
Asignaciones de canal y conector
En la tabla siguiente se proporcionan las asignaciones de canal y conector del bloque TM7BDI8B:
|
Conectores de entrada |
Indicadores LED de estado |
Tipo de canal |
Canales |
|---|---|---|---|
|
1 |
1 |
Entrada |
I0 |
|
2 |
2 |
Entrada |
I1 |
|
3 |
3 |
Entrada |
I2 |
|
4 |
4 |
Entrada |
I3 |
|
5 |
5 |
Entrada |
I4 |
|
6 |
6 |
Entrada |
I5 |
|
7 |
7 |
Entrada |
I6 |
|
8 |
8 |
Entrada |
I7 |

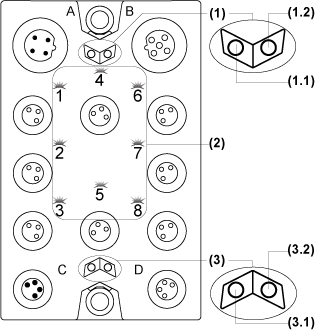

En la figura siguiente se muestran los indicadores LED de estado del bloque TM7BDI8B:
1 Indicadores LED de estado del bus de TM7, conjunto de dos indicadores LED: 1.1 (verde) y 1.2 (rojo)
2 Indicadores LED de canal, compuestos por ocho indicadores LED: 1 a 8 (verde)
3 Indicadores LED de estado del bloque, conjunto de dos indicadores LED: 3.1 (verde) a 3.2 (rojo)
En la tabla siguiente se proporcionan los indicadores LED de estado del bus de TM7 del bloque TM7BDI8B:
|
Indicadores LED de estado del bus de TM7 |
Descripción |
|
|---|---|---|
|
LED 1.1 |
LED 1.2 |
|
|
APAGADO |
APAGADO |
No hay ninguna fuente de alimentación en el bus de TM7 |
|
ENCENDIDO |
ENCENDIDO |
El bus de TM7 está en estado preoperativo: ofuente de alimentación en el bus de TM7 y obloque no inicializado |
|
ENCENDIDO |
APAGADO |
El bus de TM7 está en estado operativo |
|
APAGADO |
ENCENDIDO |
Detectado error de bus de TM7 |
En la tabla siguiente se proporcionan los indicadores LED de estado de entrada del bloque TM7BDI8B:
|
Indicadores LED de canal |
Estado |
Descripción |
|---|---|---|
|
De 1 a 8 |
APAGADO |
Entrada correspondiente desactivada |
|
De 1 a 8 |
ENCENDIDO |
Entrada correspondiente activada |
En la tabla siguiente se proporcionan los indicadores LED de estado de bloque de entrada del bloque TM7BDI8B:
|
Indicadores LED de estado del bloque |
Estado |
Descripción |
|---|---|---|
|
3.1 |
APAGADO |
Sin fuente de alimentación |
|
Parpadeo simple |
Estado de restablecimiento |
|
|
Parpadeo |
Estado preoperativo |
|
|
ENCENDIDO |
Estado operativo |
|
|
3.2 |
APAGADO |
Correcto o sin fuente de alimentación |
|
ENCENDIDO |
Error detectado o estado de restablecimiento |
