1

Coupez l'alimentation et assurez-vous que la source d'alimentation est déconnectée.

2

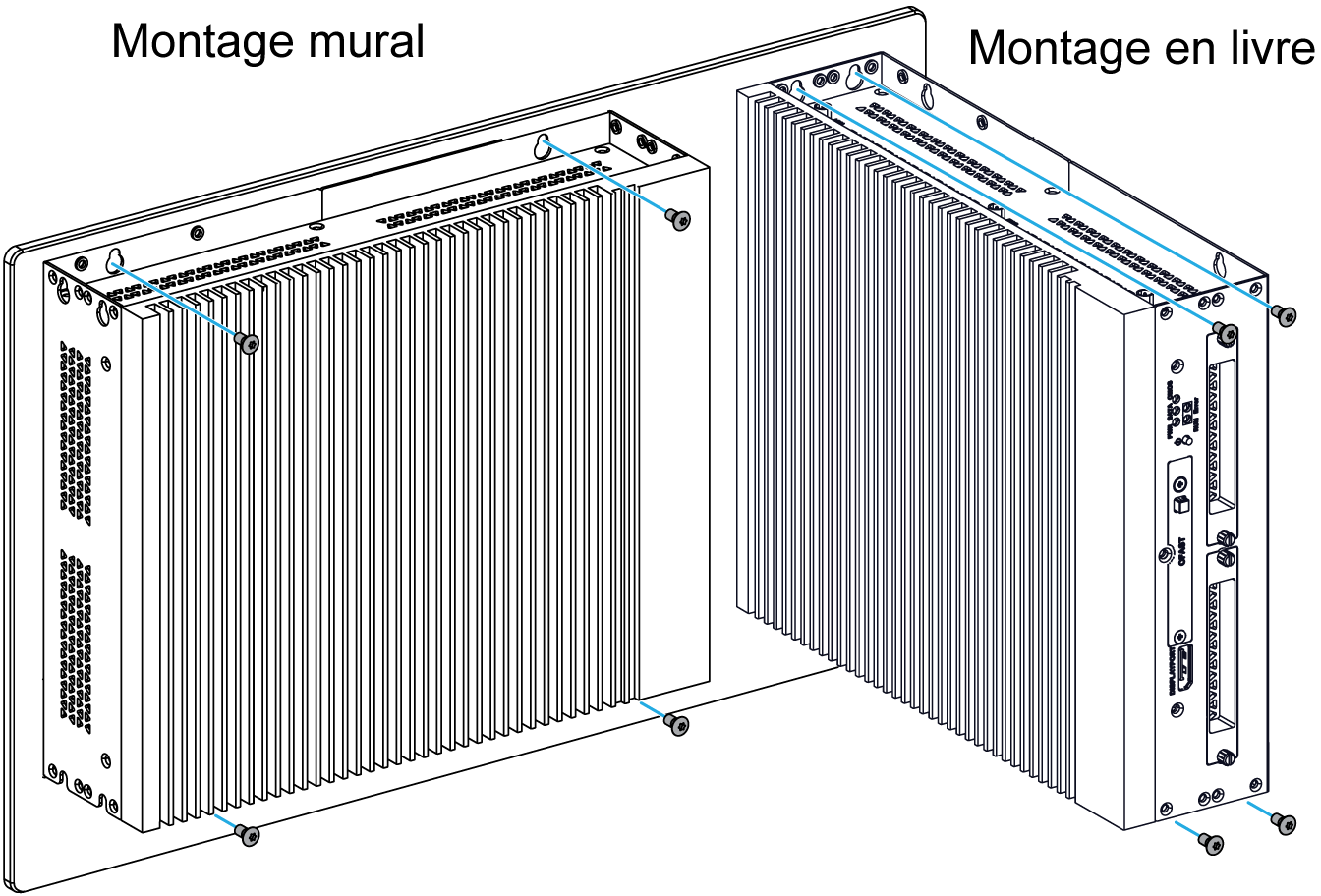

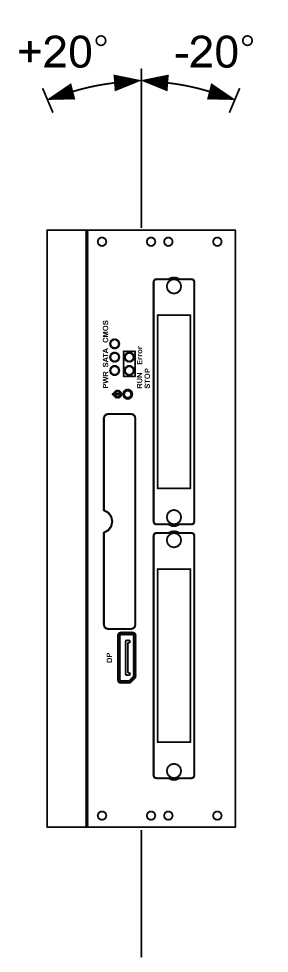

Montage au mur :

Fixez l'unité Box iPC Universal/Performance sur l'armoire avec 4 vis M4 (6 mm (0,24 in.)) :

NOTE :

oLe montage en livre n'est pas autorisé pour la configuration DNV (Det Norske Veritas) certifiée.

oLe couple de serrage recommandé pour ces vis est de 0,5 Nm (4,5 lb-in).

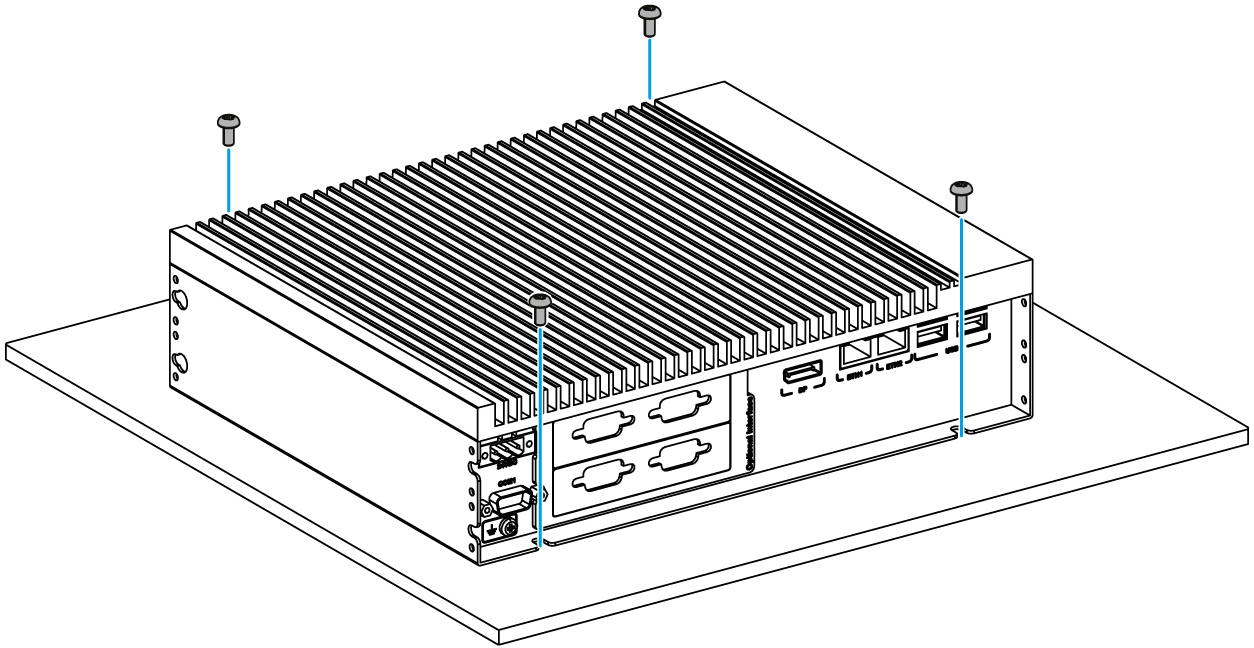

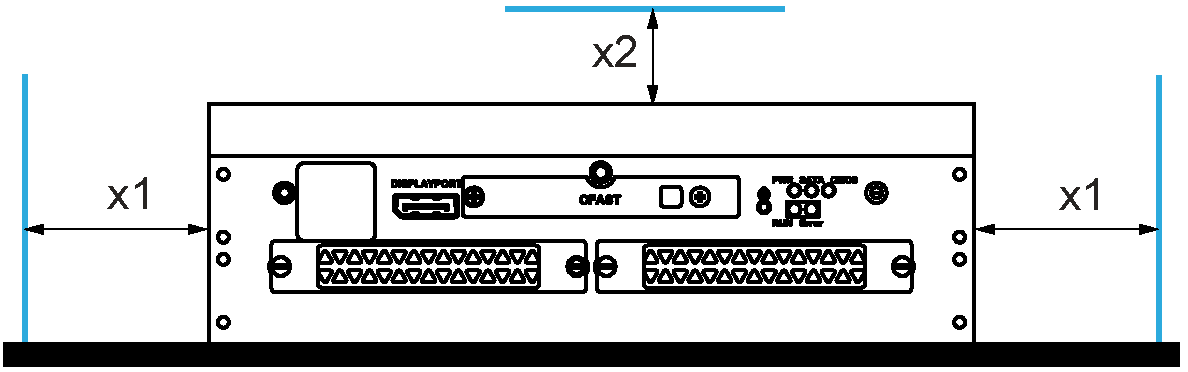

Montage horizontal :

Fixez l'unité Box iPC Universal/Performance avec 4 vis M4 (8 mm (0,31 in.)) :

NOTE :

oLe montage horizontal est autorisé avec une réduction de charge thermique. (Reportez-vous à la section Caractéristiques environnementales.)

oLe couple de serrage recommandé pour ces vis est de 0,5 Nm (4,5 lb-in).

1

Coupez l'alimentation et assurez-vous que la source d'alimentation est déconnectée.

2

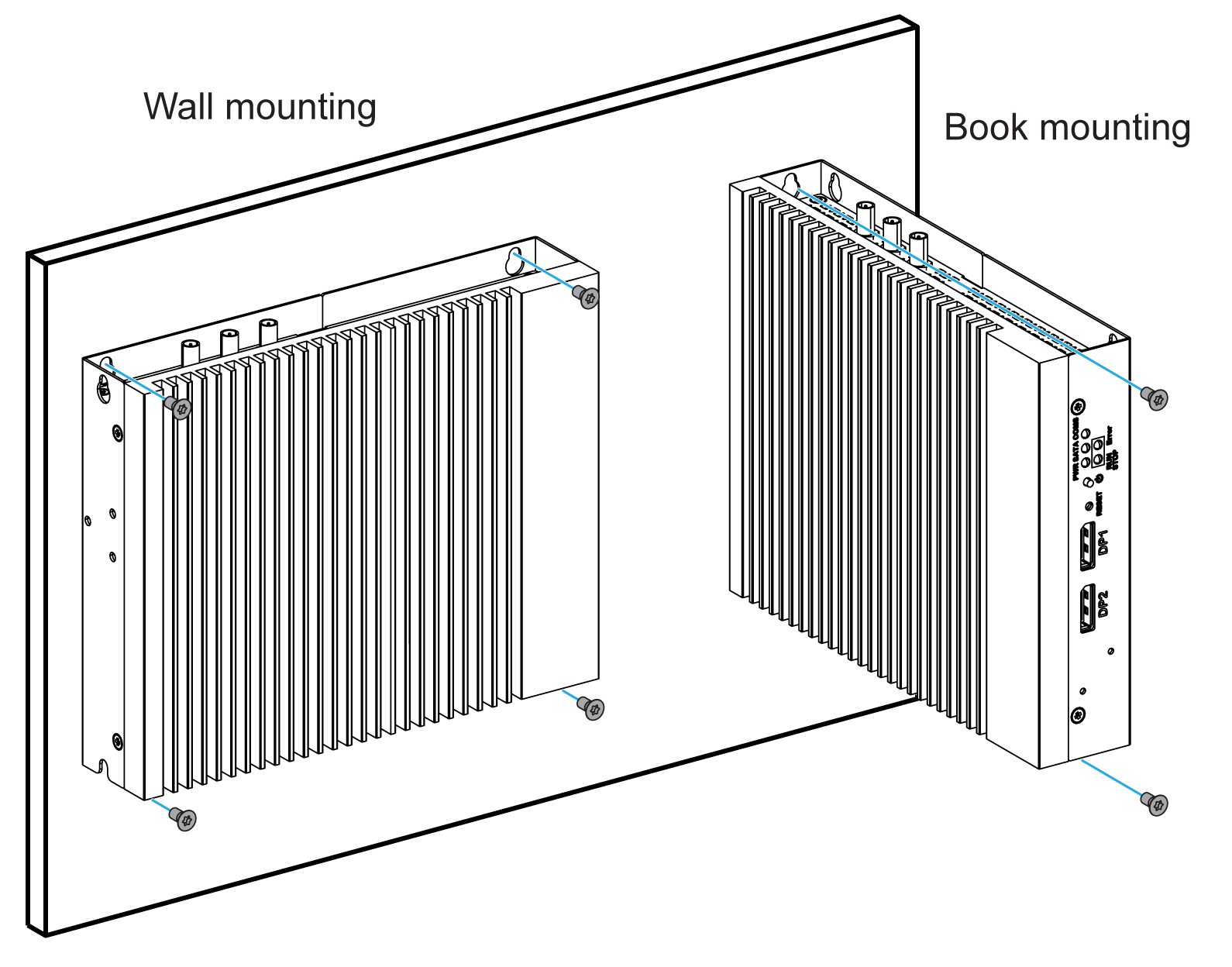

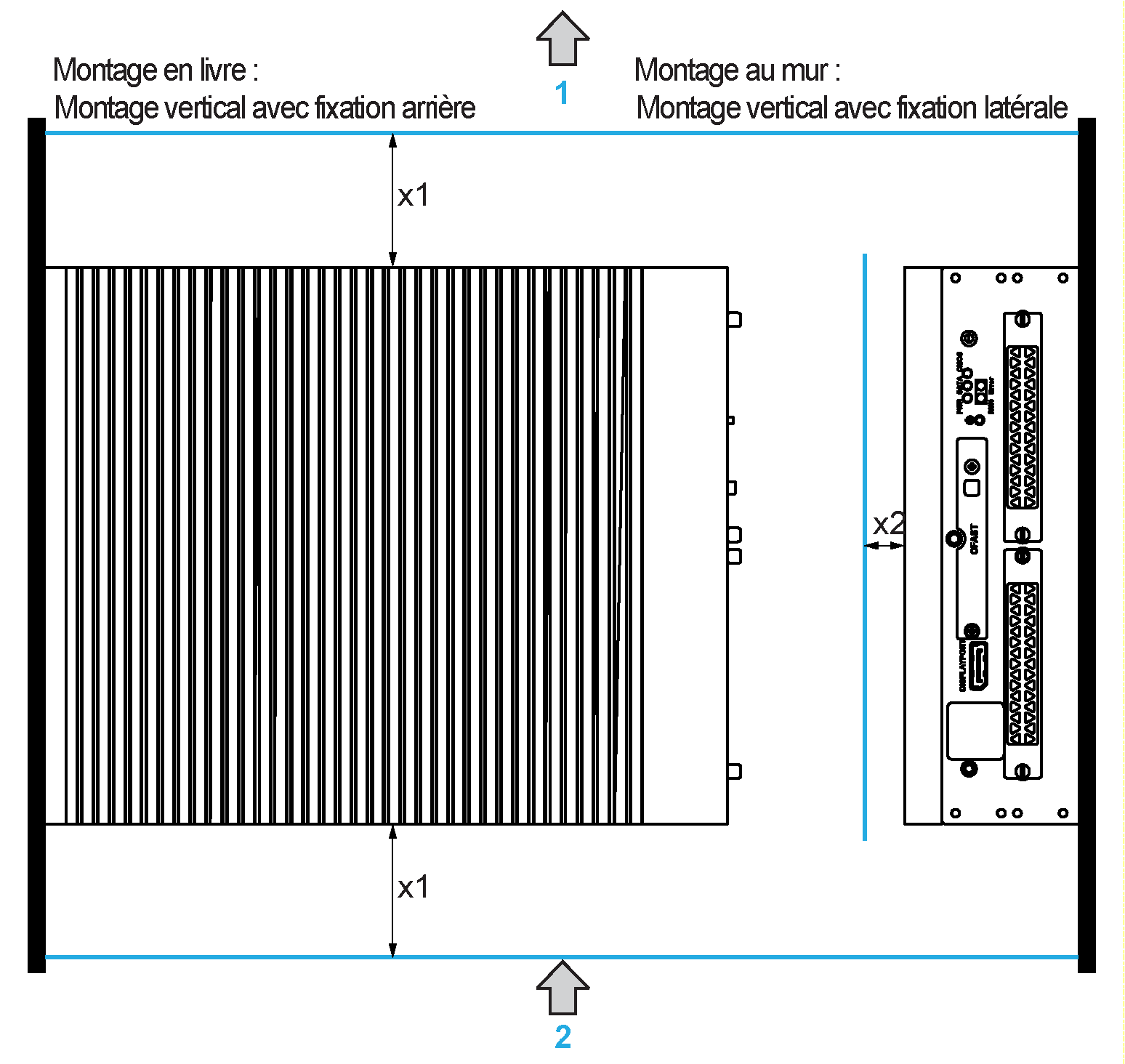

Montage au mur :

Fixez l'unité Box iPC sur l'armoire avec 4 vis M4 (8 mm (0,31 in.)) :

Montage en livre :

Fixez l'unité Box iPC sur l'armoire avec 2 vis M4 (8 mm (0,31 in.)) :

NOTE : Le couple de serrage recommandé est de 0,5 Nm (4,5 lb-in).

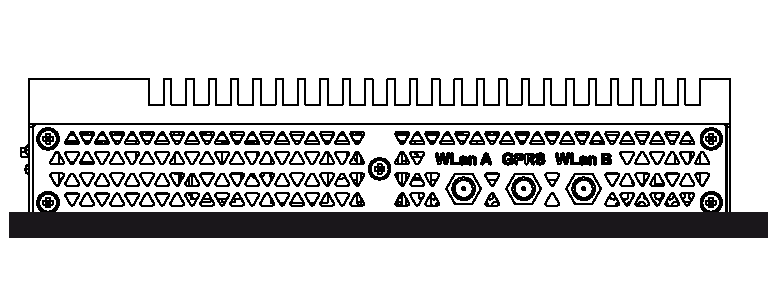

Montage horizontal :

Fixez l'unité Box iPC avec 4 vis M4 ((8 mm (0,31 in.)) :

NOTE :

oLe montage horizontal est autorisé mais avec une réduction de la température (voir la section Caractéristiques environnementales).

oLe couple de serrage recommandé pour ces vis est de 0,5 Nm (4,5 lb-in).

1

Coupez l'alimentation et assurez-vous que la source d'alimentation est déconnectée.

2

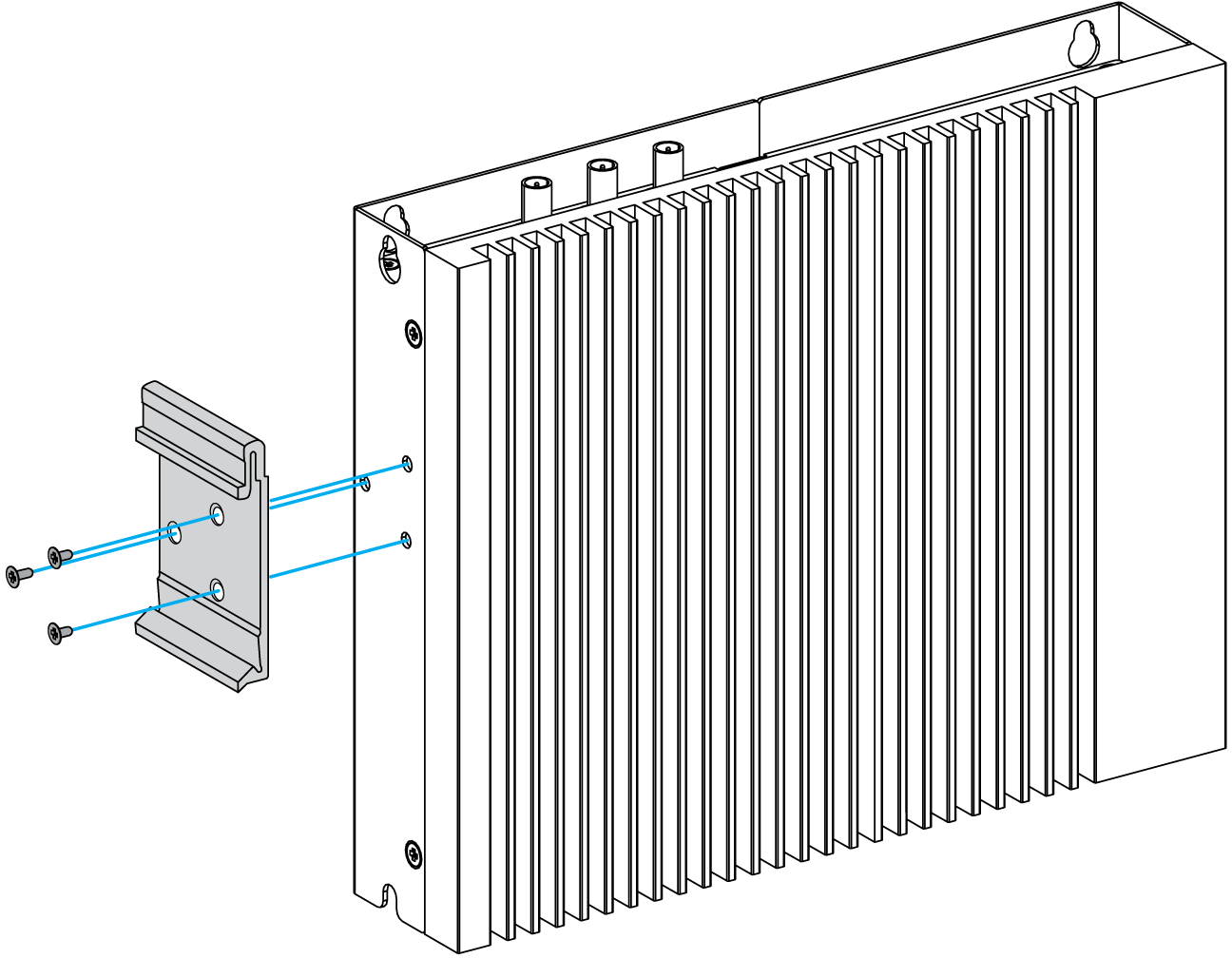

Fixez le support pour rail DIN (HMIYADBMODIN11) à l'unité Box iPC à l'aide de trois vis M3 (6 mm (0,23 in)) :

3

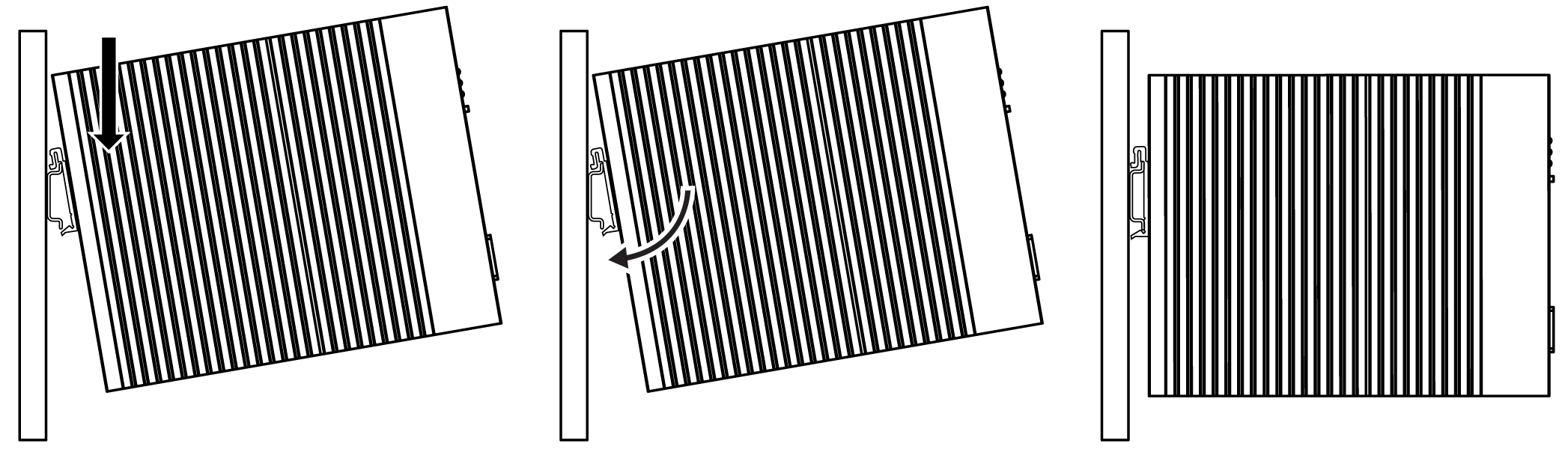

Accrochez l'unité Box iPC Optimized avec le support sur le rail de montage :
