ATTENTION

PERTE D'ETANCHEITE

oContrôlez l'état du joint avant toute opération d'installation ou de réinstallation, et aussi souvent que le nécessite l'environnement de fonctionnement.

oRemplacez le joint si les vérifications mettent en évidence la présence de rayures, de déchirures ou de saleté, ou encore des signes d'usure excessive.

oN'étirez pas le joint inutilement et empêchez le contact avec les angles et les bords du châssis.

oVérifiez que le joint est correctement mis en place dans la rainure d'installation.

oInstallez l'unité Magelis Industrial PC sur une surface plate, sans bosses ni rayures.

oSerrez les fixations de montage avec un couple de serrage de 0,5 Nm (4,5 lb-in).

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

ATTENTION

ELEMENTS TROP SERRES ET DESSERRES

oNe dépassez pas un couple de serrage de 0,5 Nm (4,5 lb-in) lorsque vous serrez les fixations et les vis de l'enceinte, des accessoires ou du bornier. Un serrage excessif des vis peut endommager les fixations de montage.

oLorsque vous vissez ou retirez des vis, veillez à ce qu'elles ne tombent pas dans le châssis du Magelis Industrial PC.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

1

Débranchez toutes les sources d'alimentation et assurez-vous que l'alimentation est également débranchée de sa source d'alimentation.

2

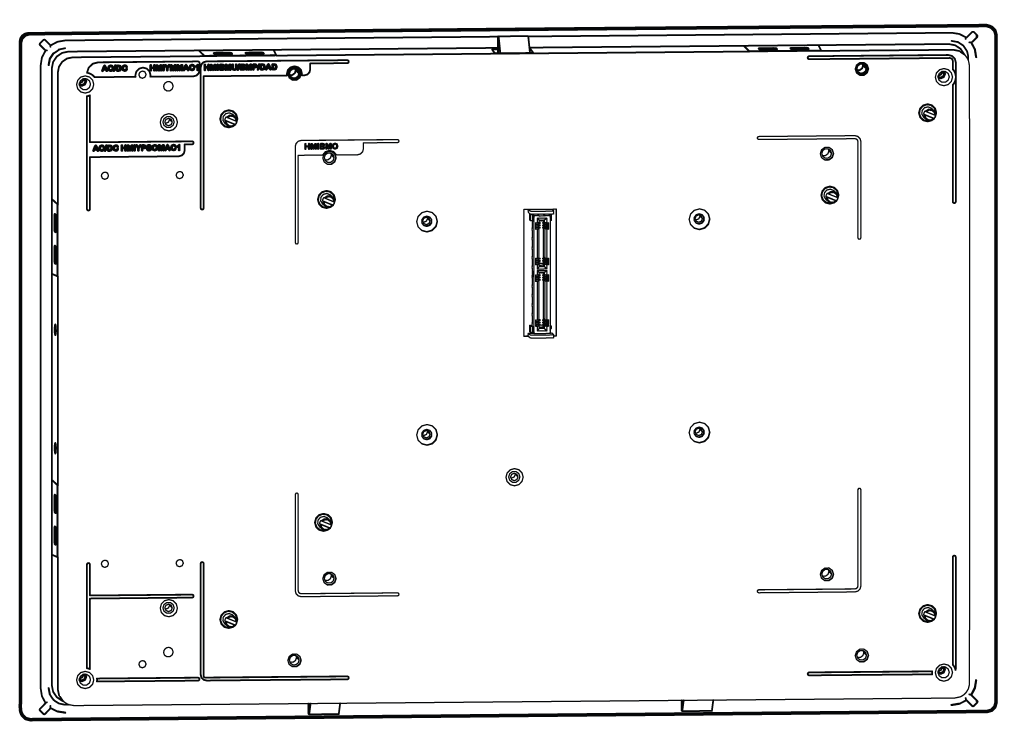

Vérifiez que le joint est correctement fixé à l'écran.

NOTE : Lors du contrôle du joint, évitez tout contact avec les bords du châssis de l'écran et insérez entièrement le joint dans la rainure.

3

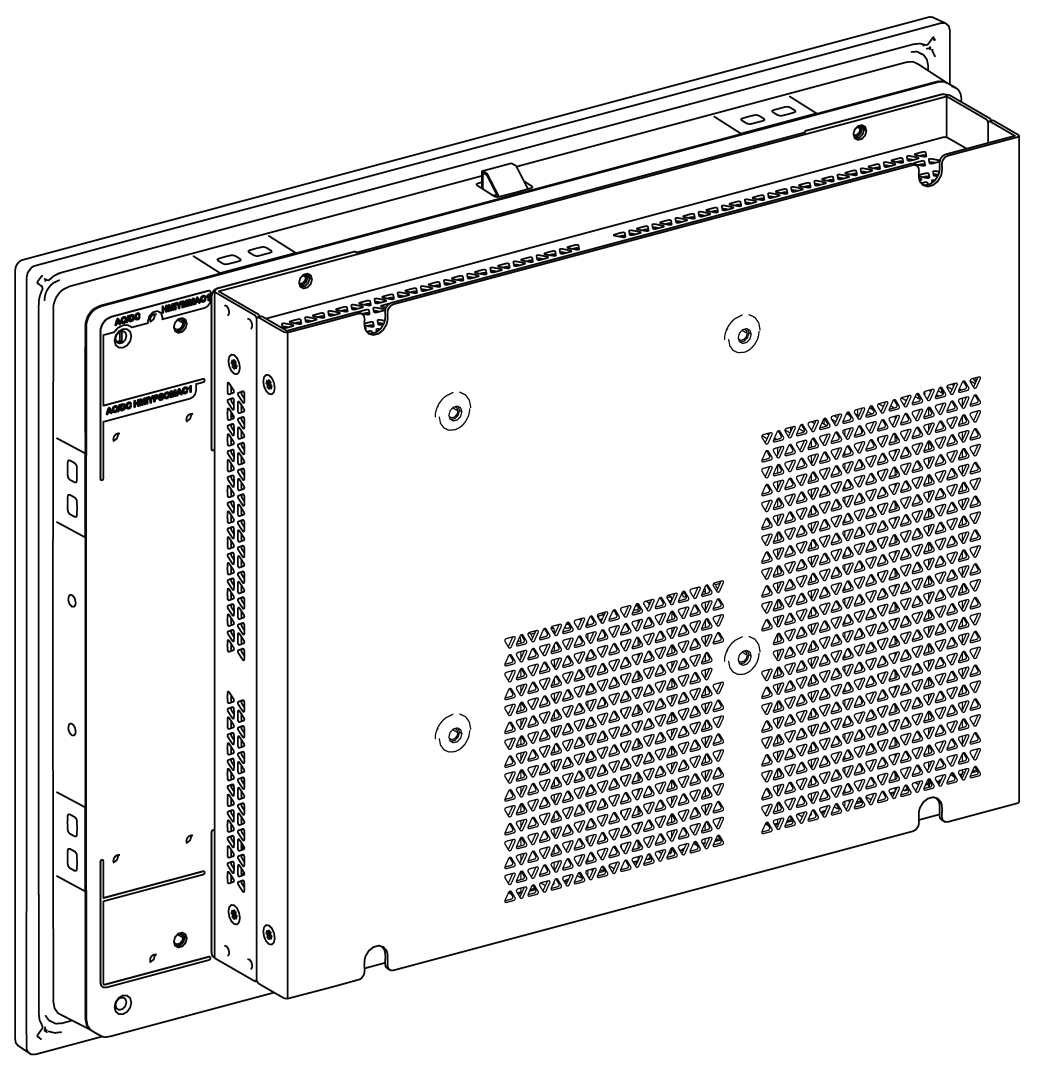

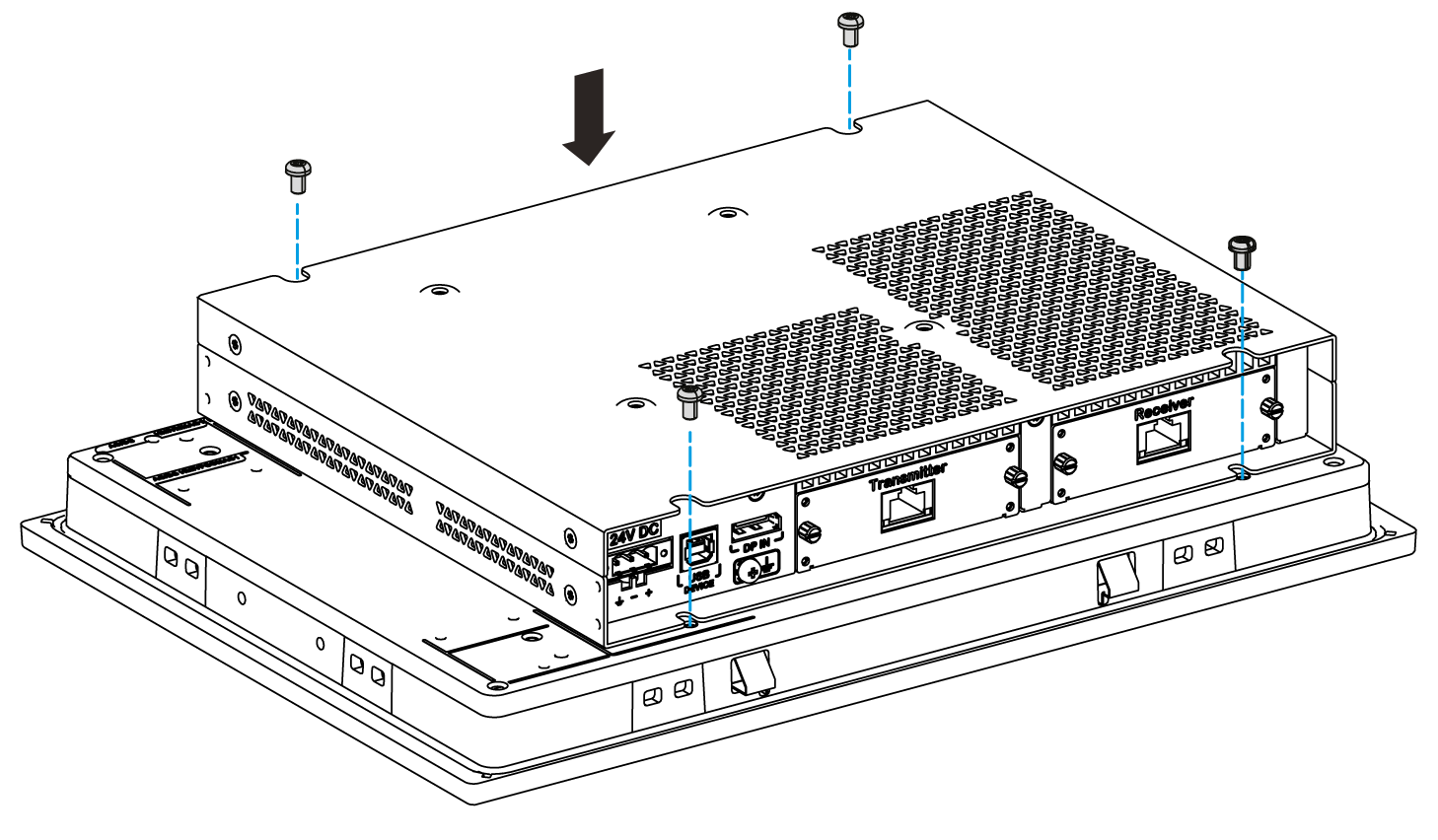

Fixez l'unité Adaptateur graphique à l'arrière de l'écran avec 4 vis :

4

Fixez l'Adaptateur graphique à l'arrière de l'écran avec 4 vis M4 (6 mm (0,24 in.)) :

5

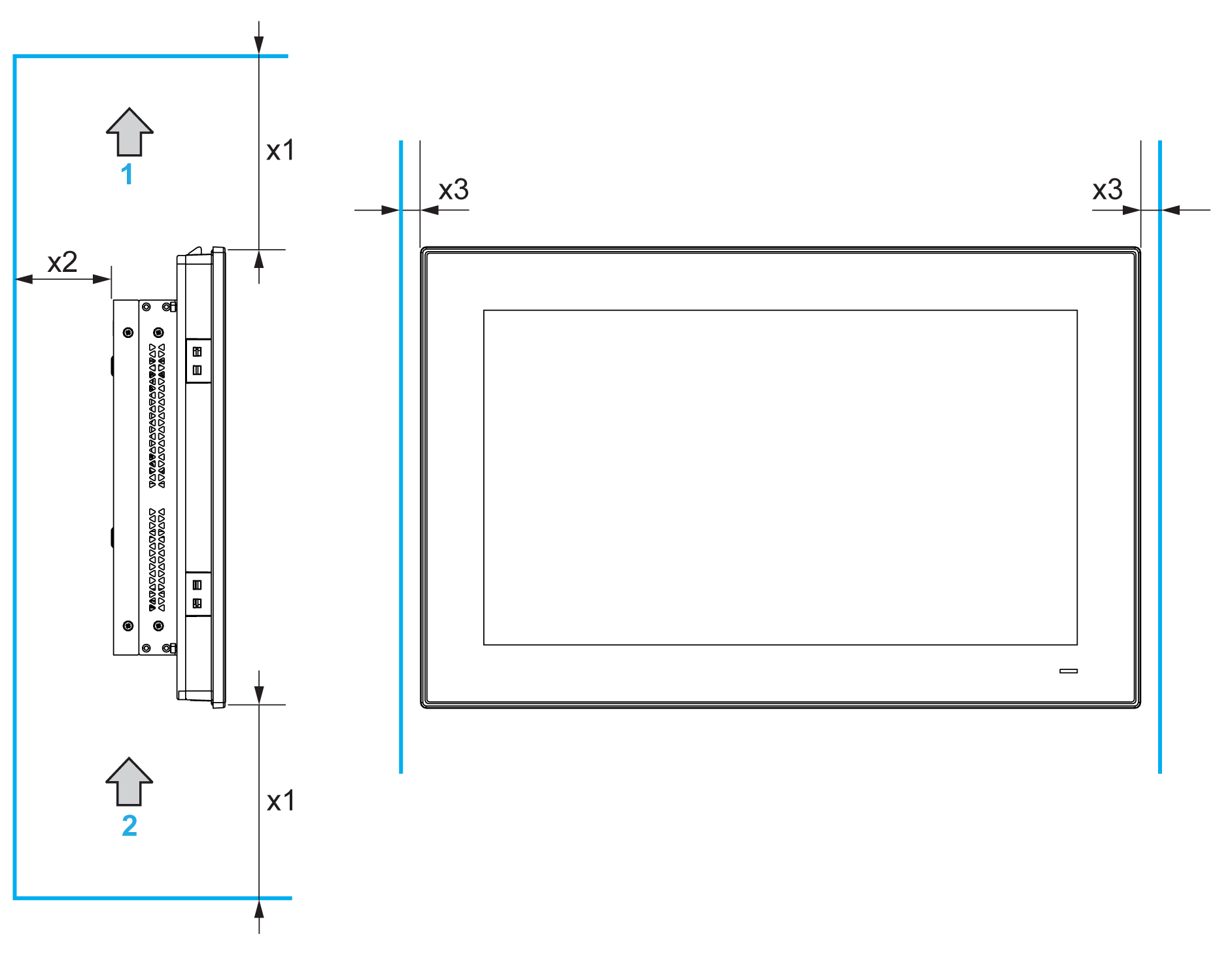

Installez l'écran dans l'ouverture du panneau (reportez-vous à la section Installation de l'écran).

6

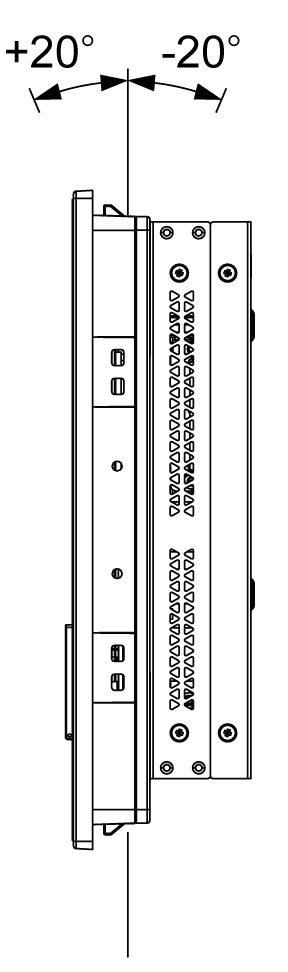

L'angle d'inclinaison de l'écran ne doit pas être supérieur à l'angle défini dans les spécifications d'orientation de montage.

ATTENTION

ELEMENTS TROP SERRES ET DESSERRES

oNe dépassez pas un couple de serrage de 0,5 Nm (4,5 lb-in) lorsque vous serrez les fixations et les vis de l'enceinte, des accessoires ou du bornier. Un serrage excessif des vis peut endommager les fixations de montage.

oLorsque vous vissez ou retirez des vis, veillez à ce qu'elles ne tombent pas dans le châssis du Magelis Industrial PC.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

1

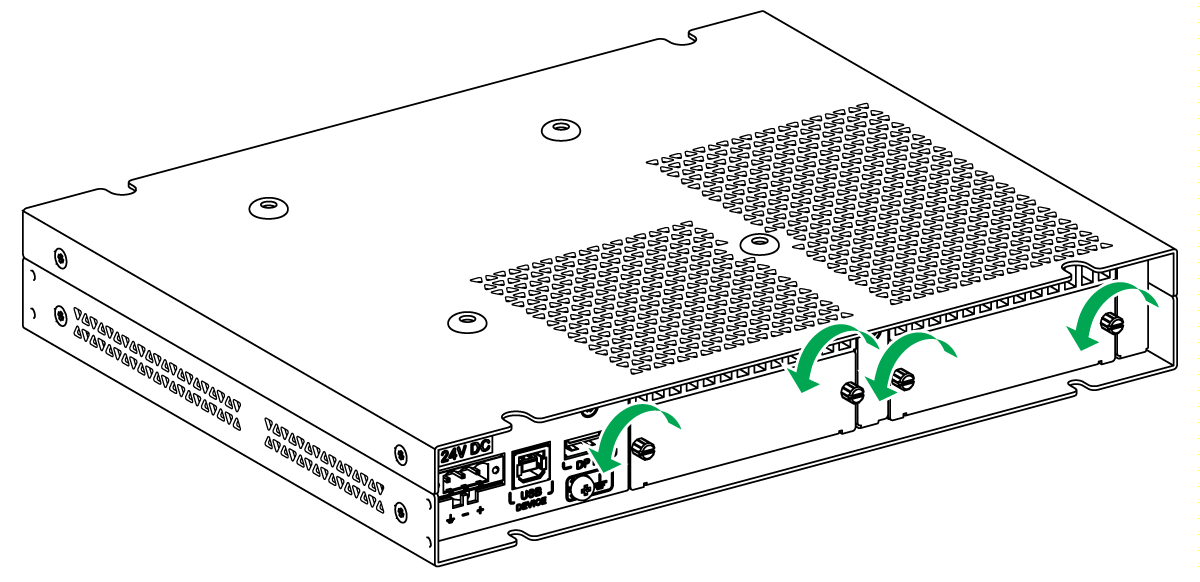

Dévissez les capots du panneau destiné à accueillir le Module émetteur et le Module récepteur sur l'Adaptateur graphique:

2

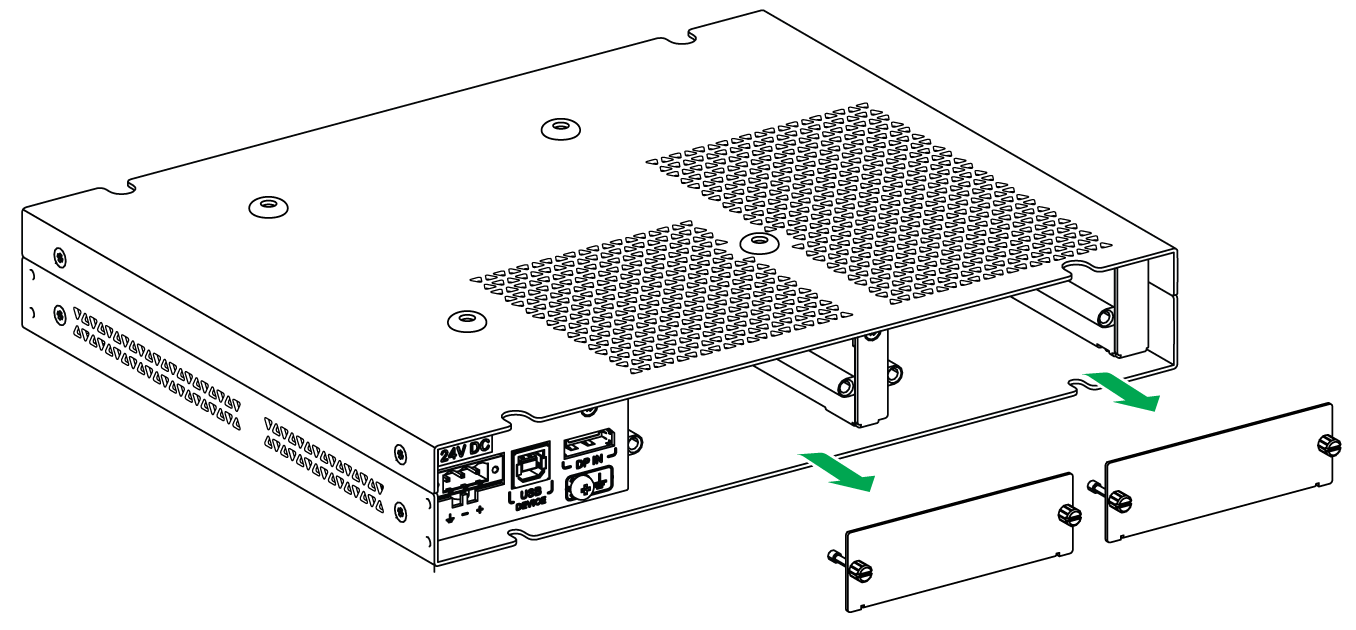

Retirez les capots du panneau sur l'Adaptateur graphique :

3

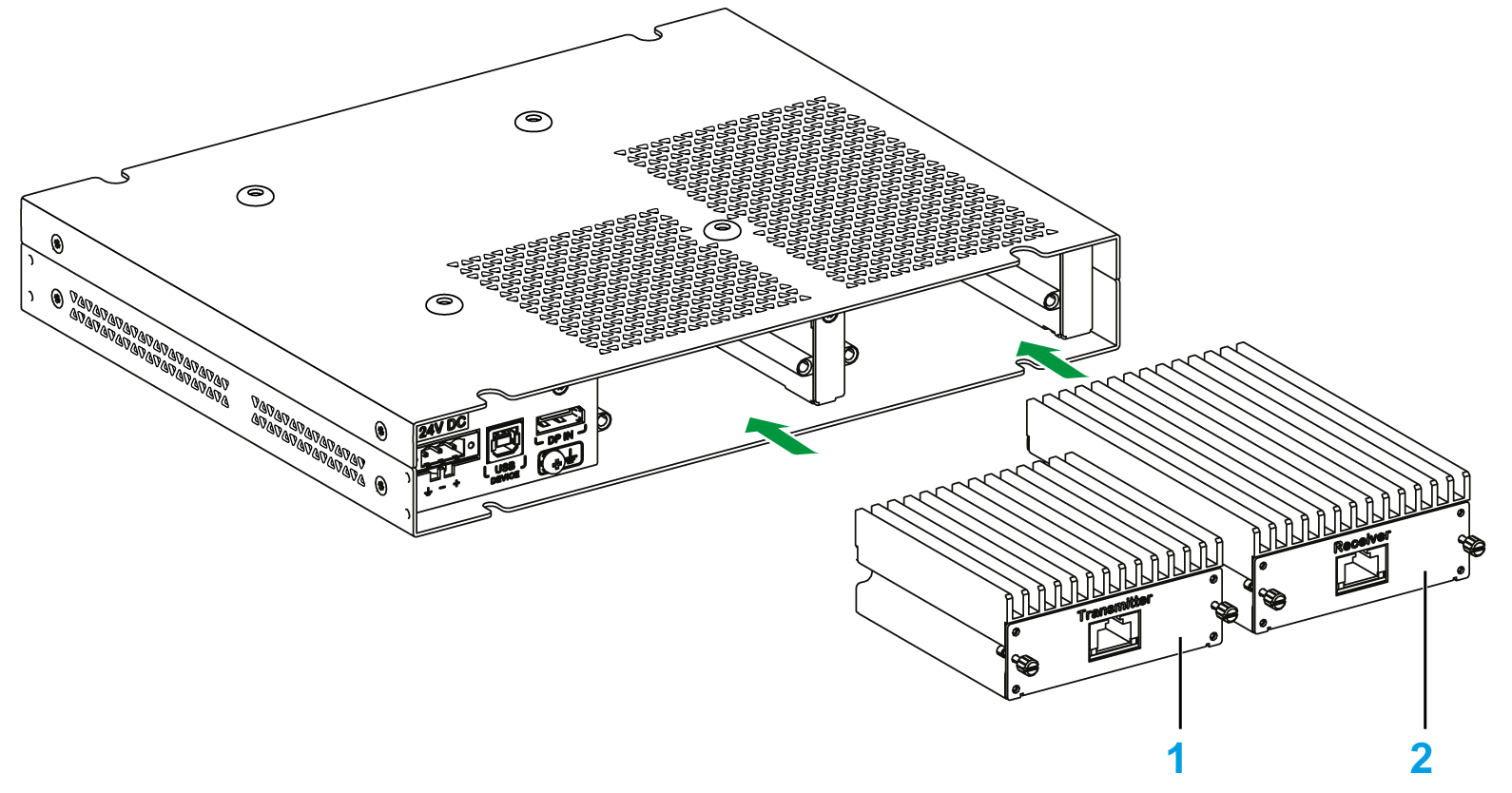

Insérez le Module émetteur (HMIYDATR11) et le Module récepteur (HMIYDARE11) dans leur emplacement respectif sur l'Adaptateur graphique.

1    Module émetteur

2    Module récepteur

NOTE : Le Module récepteur doit être monté avant l'Adaptateur graphique sur l'écran.

4

Fixez les capots à l'aide des vis.

5

Installez l'Adaptateur graphique sur l'écran (reportez-vous à la section Installation de l'écran).

1

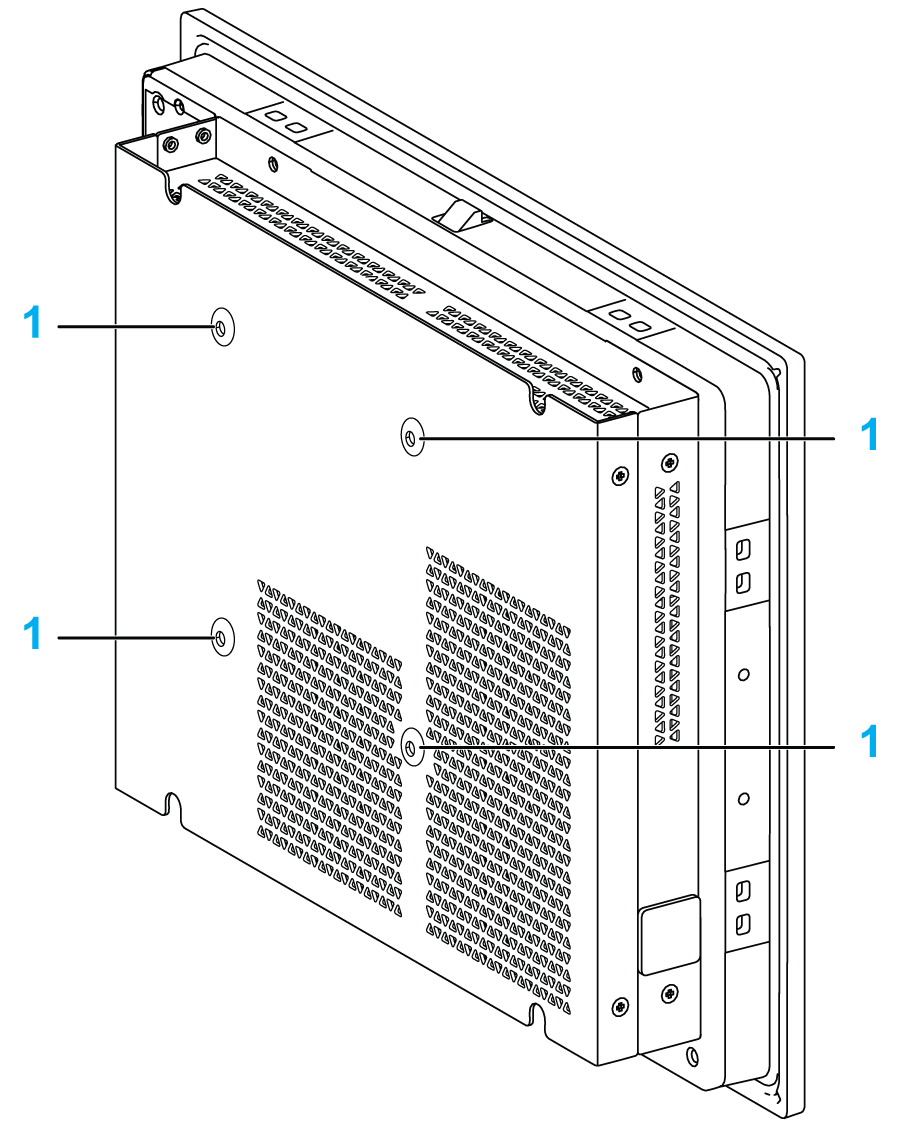

La face arrière de l'Adaptateur graphique présente quatre trous destinés au support VESA :

1   Trous pour support VESA (100 x 100 mm (3,94 x 3,94 in.))

2

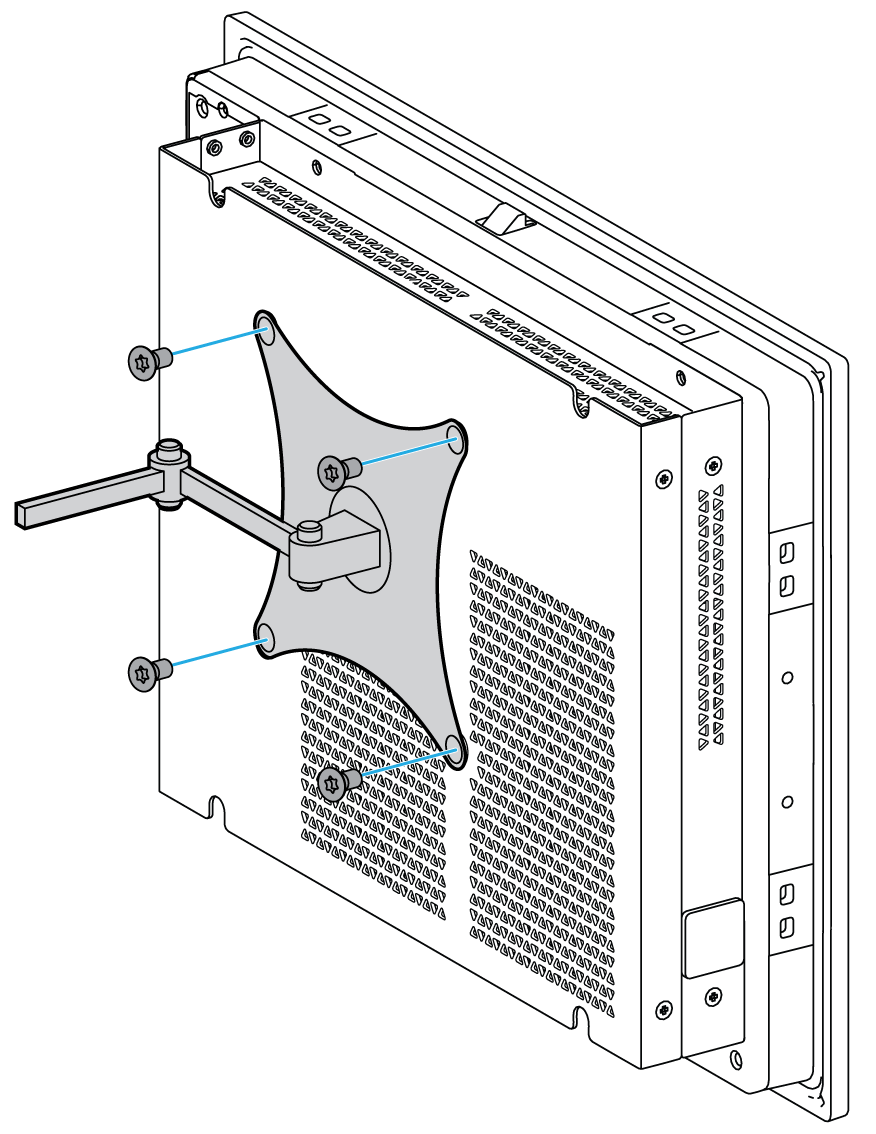

Installez le support dans les trous appropriés comme sur l'illustration. Fixez le support VESA à l'aide de 4 vis M4 (10 mm (0,39 in.)). L'angle d'inclinaison de l'unité Box iPC ne doit pas être supérieur à l'angle défini dans les spécifications d'orientation de montage.

NOTE : Le couple de serrage recommandé pour ces vis est de 0,5 Nm (4,5 lb-in).
