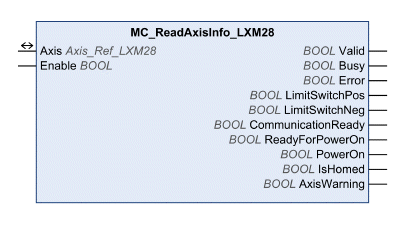

Ce bloc fonction permet d'obtenir les informations d'état concernant l'axe.
Nom de la bibliothèque et espace de noms
Nom de la bibliothèque : Lexium 28
Espace de noms : SEM_LXM28
|
Entrée |
Type de données |
Description |
|---|---|---|
|
Enable |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. L'entrée Enable démarre ou arrête l'exécution d'un bloc fonction. oFALSE : l'exécution du bloc fonction s'arrête. Les sorties Valid, Busy et Error sont réglées sur FALSE. oTRUE : le bloc fonction est en cours d'exécution. Le bloc fonction continue son exécution tant que l'entrée Enable est associée à la valeur TRUE. |
|
Sortie |
Type de données |
Description |
|---|---|---|
|
Valid |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : l'exécution n'a pas encore commencé ou une erreur a été détectée. Les valeurs des sorties ne sont pas valides. TRUE : l'exécution a abouti sans erreur détectée. Les valeurs des sorties sont valides et leur traitement peut se poursuivre. |
|
Busy |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : l'exécution du bloc fonction n'a pas encore commencé ou n'est pas terminée. TRUE : le bloc fonction est en cours d'exécution. |
|
Error |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : le bloc fonction est en cours d'exécution et aucune erreur n'a été détectée. TRUE : une erreur a été détectée pendant l'exécution du bloc fonction. |
|
LimitSwitchPos |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. TRUE : détecteur de limite positive déclenché. |
|
LimitSwitchNeg |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. TRUE : détecteur de limite négative déclenché. |
|
CommunicationReady |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. TRUE : réseau initialisé et prêt à communiquer. |
|
ReadyForPowerOn |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. TRUE : appareil prêt à activer l'étage de puissance. |
|
PowerOn |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. TRUE : étage de puissance activé. |
|
IsHomed |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. TRUE : point zéro valide (axe référencé). |
|
AxisWarning |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. TRUE : alerte détectée. |
|
Entrée/Sortie |
Type de données |
Description |
|---|---|---|
|
Axis |
Axis_Ref_LXM28 |
Référence à l'axe (instance) pour lequel le bloc fonction doit être exécuté (correspond au nom de l'axe). Le nom de l'axe doit être défini dans l'arborescence Equipements de SoMachine. |
