Remplacement des équipements avec les paramètres utilisateur
Pour les équipements EtherNet/IP qui ne prennent pas en charge le service FDR, vous pouvez configurer les Paramètres utilisateur qui sont envoyés à l'équipement pour faciliter son remplacement juste avant l'établissement de la connexion du scrutateur après l'une des opérations suivantes :
oChargement d'application
oRéinitialisation à chaud/démarrage à froid
oDémarrage manuel d'une connexion
Certains équipements EtherNet/IP disposent de Paramètres utilisateur prédéfinis.
L'onglet Paramètres utilisateur permet d'ajouter et de gérer d'autres paramètres.
Pour plus d'informations sur la maintenance, consultez Application de la configuration adéquate aux équipements.

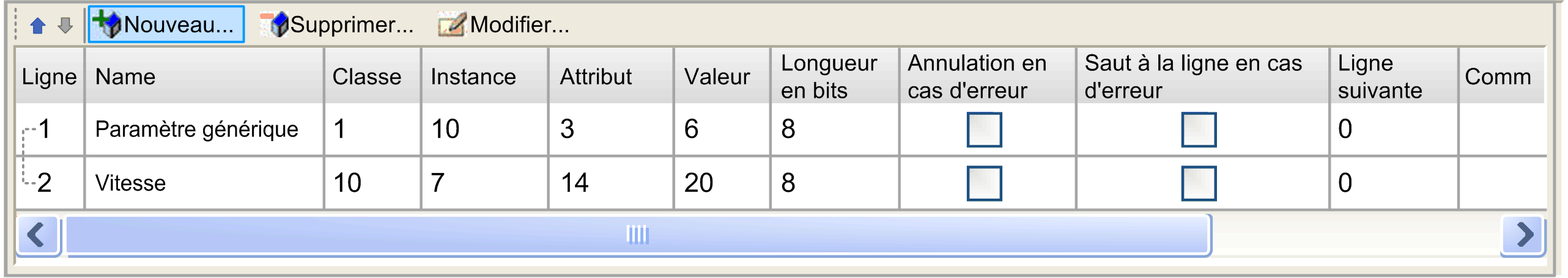

Dans l'arborescence Equipements, double-cliquez sur un équipement EtherNet/IP et sélectionnez l'onglet Paramètres utilisateur :
|
Colonne |
Description |
|---|---|
|
Ligne |
Numéro de la ligne. Indique l'ordre des paramètres chargés dans l'équipement. |
|
Nom |
Nom du paramètre. |
|
Classe |
ID(1) de la classe correspondant à l'objet. |
|
Instance |
ID(1) de l'instance correspondant à l'objet. |
|
Attribut |
ID(1) de l'attribut correspondant à l'objet. |
|
Valeur |
Valeur du paramètre. Double-cliquez sur la valeur pour la modifier. Le cas échéant, une liste contenant les valeurs possibles s'affiche. |
|
Longueur en bits |
Nombre de bits du paramètre. Modifié automatiquement en fonction du type de données du paramètre sélectionné. |
|
Annulation en cas d'erreur |
Lorsque cette case est cochée, l'envoi des paramètres est annulé en cas de détection d'une erreur. |
|
Saut à la ligne en cas d'erreur |
Lorsque cette case est cochée, le programme reprend à partir de la ligne spécifiée dans la colonne Ligne suivante en cas de détection d'une erreur. Il est ainsi possible d'ignorer un bloc pendant l'initialisation ou de définir un retour. NOTE : un retour peut résulter en une boucle sans fin lorsque l'écriture d'un paramètre donné est toujours impossible. |
|
Ligne suivante |
Double-cliquez pour saisir la ligne à atteindre (si Saute à la ligne en cas d'erreur est sélectionné). |
|
Commentaire |
Double-cliquez pour entrer un commentaire. |
|
(1) L'ID de classe, l'ID d'instance et l'ID d'attribut sont disponibles dans la documentation de l'équipement. Consultez Comment trouver les informations des paramètres utilisateur. |
|
|
Icônes |
Description |
|---|---|
|
Déplacer vers le haut |
Déplacer le paramètre sélectionné vers le haut de la liste des paramètres. |
|
Déplacer vers le bas |
Déplacer le paramètre sélectionné vers le bas de la liste des paramètres. |
|
Nouveau |
Créer un nouveau paramètre.. |
|
Supprimer |
Supprimer le paramètre sélectionné.. |
|
Modifier |
Modifier le paramètre sélectionné.. |
Création ou configuration des paramètres utilisateur

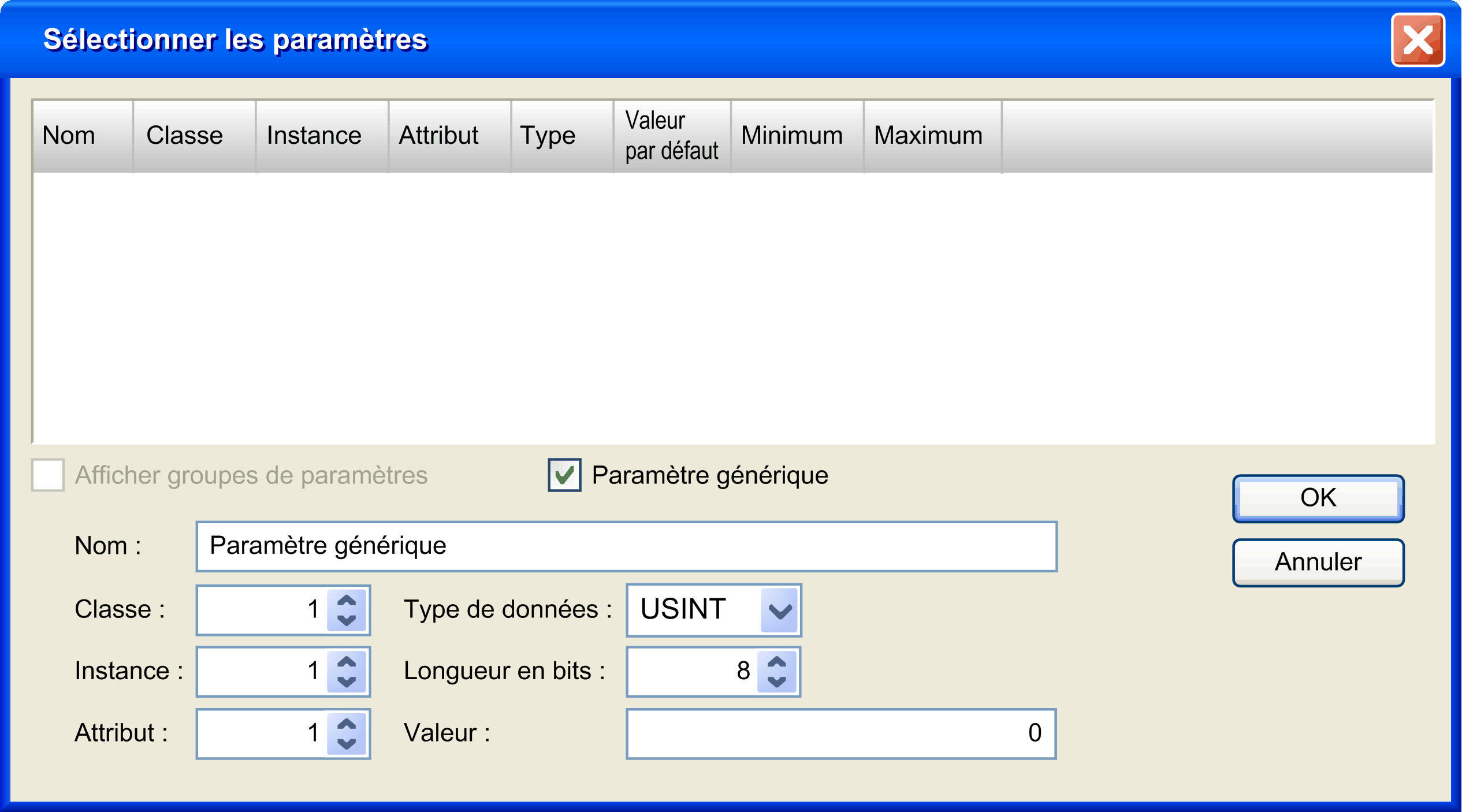

Cliquez sur Nouveau ou sélectionnez un paramètre et cliquez sur Modifier :
|
Champs |
Description |
|---|---|
|
Nom |
Nom du paramètre. |
|
Classe |
ID(1) de la classe correspondant au type d'objet.. |
|
Instance |
ID(1) de l'instance correspondant à une implémentation d'une classe.. |
|
Attribut |
ID(1) de l'attribut correspondant à une caractéristique d'une instance.. |
|
Type de données |
Liste contenant le type de données possible.. |
|
Longueur en bits |
Nombre de bits du paramètre. Modifié automatiquement en fonction du type de données sélectionné. |
|
Valeur |
Valeur du paramètre. |
|
(1) L'ID de classe, l'ID d'instance et l'ID d'attribut sont disponibles dans la documentation de l'équipement. Consultez la section Comment trouver les informations des paramètres utilisateur. |
|
Comment trouver les informations des paramètres utilisateur
Les informations des paramètres utilisateur configurables sont disponibles dans la documentation de l'équipement. En général, elles font partie de la description des objets de l'application, de la messagerie explicite ou des objets appartenant à EtherNet/IP catégorie 3.
L'accès en écriture aux paramètres utilisateur est généralement spécifié pour la classe et/ou l'instance à laquelle le paramètre utilisateur appartient. L'opération d'écriture s'effectue normalement à l'aide d'un service appelé Set_Attribute_Single ou Write one attribute. L'autre possibilité consiste à utiliser un identificateur de service 0x10 (hexadécimal) ou 16 (décimal).
Un paramètre utilisateur a toujours les propriétés numériques suivantes :
oClasse, ou ID de classe, généralement exprimée en tant que valeur hexadécimale
oInstance, ou ID d'instance, généralement exprimée en tant que valeur hexadécimale
oAttribut, ou ID d'attribut, généralement exprimé en tant que valeur hexadécimale
Un paramètre utilisateur peut aussi avoir un identificateur, exprimé sous la forme d'un triplet décimal (xx/yy/zz) ou hexadécimal (16#xx/yy/zz).
