AVIS

DÉCHARGES ÉLECTROSTATIQUES

oNe pas toucher les raccordements électriques ni les composants.

oÉviter les charges électrostatiques, par exemple par le port des vêtements appropriés.

oSi vous devez toucher les cartes de circuit, manipulez-les par les bords.

oSupprimer la charge statique en touchant une surface métallique à la terre.

Le non-respect de ces instructions peut provoquer des dommages matériels.

1

Après avoir ouvert le mécanisme de verrouillage du Lexium 62 Distribution Box, débranchez le connecteur du câble hybride ou d'alimentation (connexion du câble du Lexium 62 Connection Module).

NOTE : Vérifiez que les câbles indiquent clairement leurs raccordements avant de les déconnecter.

2

Débranchez les connecteurs des câbles hybrides ou d'alimentation de tous les moteurs raccordés.

3

De même, retirez toutes les fiches de cerclage connectées de la même manière, et conservez-les pour le nouveau module de distribution.

4

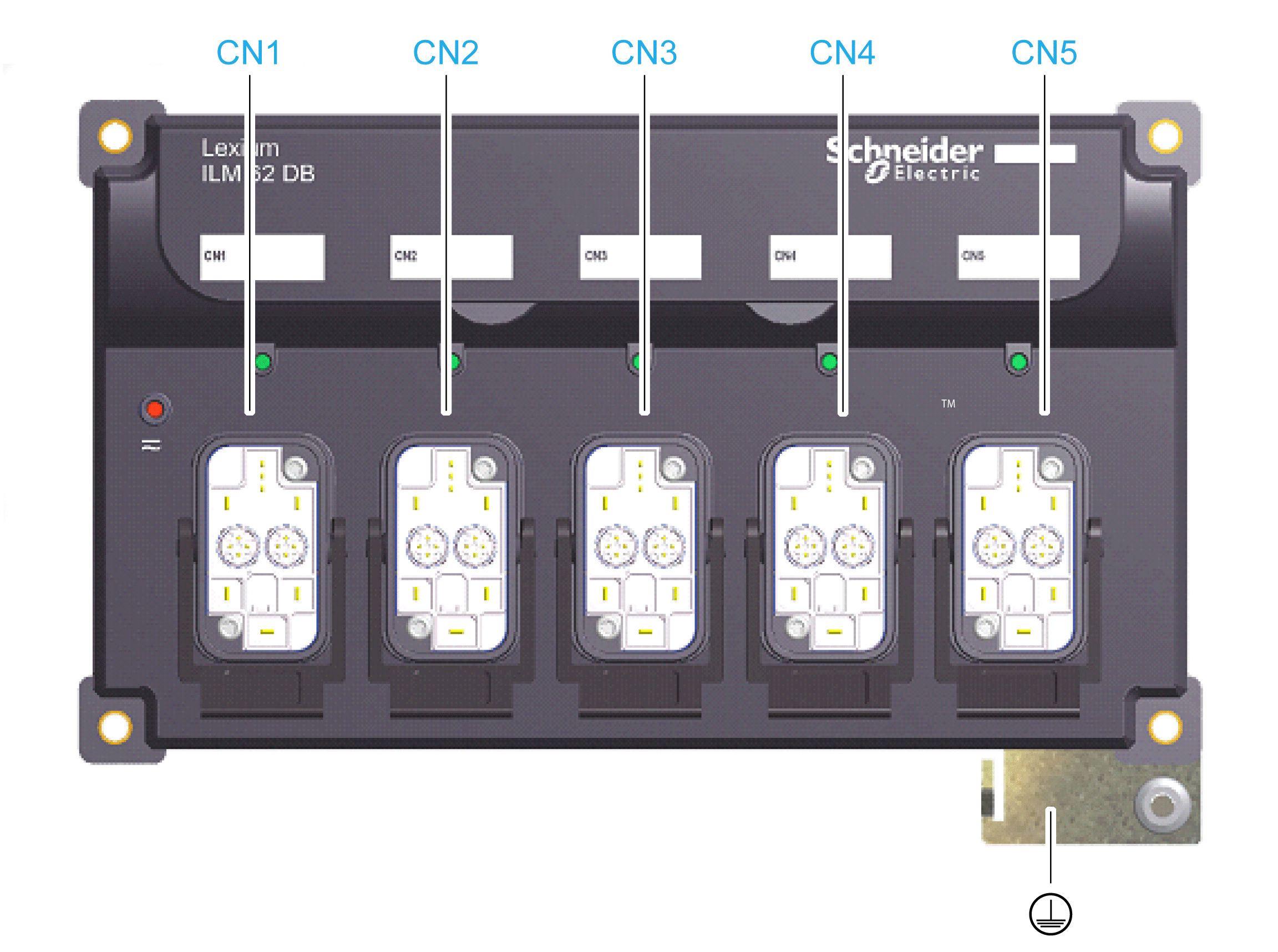

Démontez le câble de mise à la terre de protection de la connexion du support métallique, dans le coin inférieur droit du Lexium 62 Distribution Box.

5

Remplacez l'ensemble du Lexium 62 Distribution Box.

6

Branchez les connecteurs du câble hybride ou d'alimentation de tous les moteurs à raccorder.

7

Puis remplacez chaque fiche de cerclage sur sa connexion respective.

8

Bloquez les connecteurs avec le mécanisme de verrouillage des connecteurs du Lexium 62 Distribution Box.

9

Branchez le connecteur du câble hybride ou d'alimentation (du Lexium 62 Connection Module), et fixez-le à l'aide du mécanisme de verrouillage du connecteur.

10

Montez le câble de mise à la terre sur la connexion du support métallique, dans le coin inférieur droit du Lexium 62 Distribution Box.

1

Ouvrez le mécanisme de verrouillage du connecteur du Lexium 62 Distribution Box.

2

Débranchez le connecteur du câble hybride ou d'alimentation de la connexion sur le Lexium 62 Distribution Box.

3

Débranchez les câbles des connecteurs CN4-5 (en cas de câble hybride), CN6, CN7 et CN8 sur le Lexium 62 Connection Module.

1

Débranchez le connecteur du câble hybride ou d'alimentation du Lexium 62 ILM.

oEn cas de câble hybride, ouvrez le mécanisme de verrouillage du connecteur et débranchez le connecteur de câble hybride.

oDans le cas du connecteur de câble d'alimentation, desserrez le manchon de maintien du connecteur M23, et débouclez le connecteur du boîtier de raccordement en guirlande.

2

Ouvrez le mécanisme de verrouillage du connecteur et débranchez le connecteur du câble hybride ou d'alimentation de sa connexion sur le Lexium 62 Distribution Box).

1

Retirez la protection de chaque connecteur de câble hybride ou d'alimentation.

2

Branchez le connecteur du câble hybride ou d'alimentation de la connexion sur le Lexium 62 Distribution Box.

3

Fixez les connecteurs avec le mécanisme de verrouillage des connecteurs du Lexium 62 Distribution Box.

4

Branchez les connexions CN4-5 (dans le cas du câble hybride), CN6, CN7 et CN8 sur le Lexium 62 Connection Module selon la vue d'ensemble des connexions.

AVERTISSEMENT

FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT

S'assurer que les câbles Sercos sont reliés aux connexions Sercos CN4/CN5 du Lexium 62 Connection Module conformément aux exigences de l'application, à sa configuration et aux normes en vigueur.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

1

Retirez la protection de chaque connecteur de câble hybride ou d'alimentation.

2

Branchez le connecteur du câble hybride ou d'alimentation du Lexium 62 ILM.

oDans le cas d'un câble hybride, branchez-le directement au variateur Lexium 62 ILM intégré et fixez-le avec le mécanisme de verrouillage du connecteur.

oDans le cas du connecteur de câble d'alimentation, connectez le câble au boîtier de connexion en guirlande monté sur le Lexium 62 ILM via le connecteur M23. Verrouillez bien le connecteur M23 en tournant le manchon de connexion pour assurer l'étanchéité IP65.

3

Branchez le connecteur de câble hybride ou d'alimentation au Lexium 62 Distribution Box, et fixez-le à l'aide du mécanisme de verrouillage du connecteur du Lexium 62 Distribution Box.

AVERTISSEMENT

PERTE DU DEGRÉ DE PROTECTION IP65

oRelier le connecteur de câble M23 au boîtier de raccordement en bouche de chaînage afin de sécuriser le raccordement et de respecter les exigences de la classe de protection IP65.

oProtéger hermétiquement les prises d'alimentation libres CN2/CN3 à l'aide d'un bouchon de protection ILM62DCZ000 sur le dernier variateur de la boucle de chaînage.

oUtiliser exclusivement des câbles et des accessoires Schneider Electric.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
