Courbe des caractéristiques couple/vitesse

Présentation

La courbe des caractéristiques couple/vitesse représente les aspects suivants :

oLe couple permanent admissible (type de fonctionnement S 1)

oLe couple maximal avec tension secteur = 3 x 230 VCA

oLe couple maximal avec tension secteur = 3 x 400 VCA

oLe couple maximal avec tension secteur = 3 x 480 VCA (pour ILM140•• uniquement)

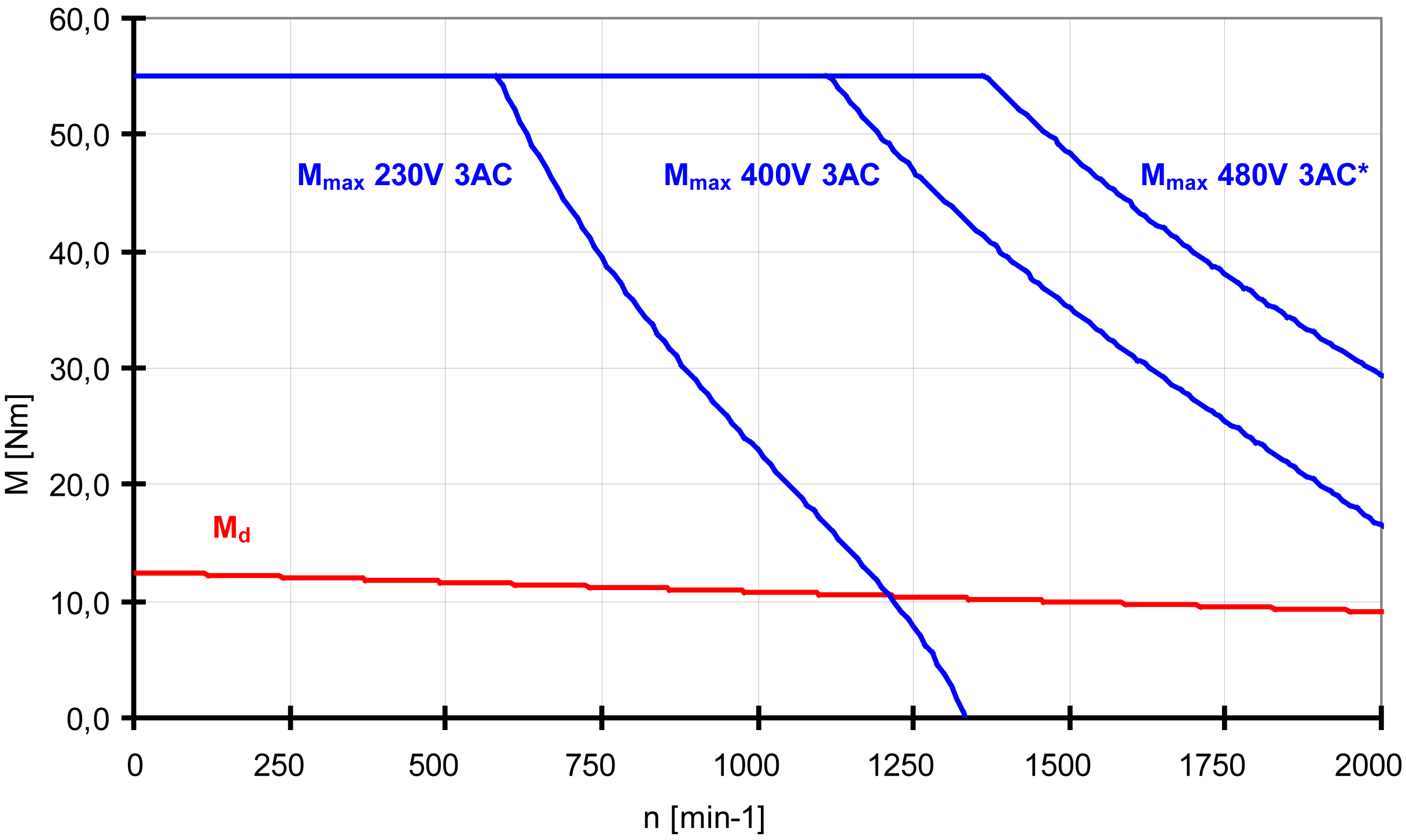

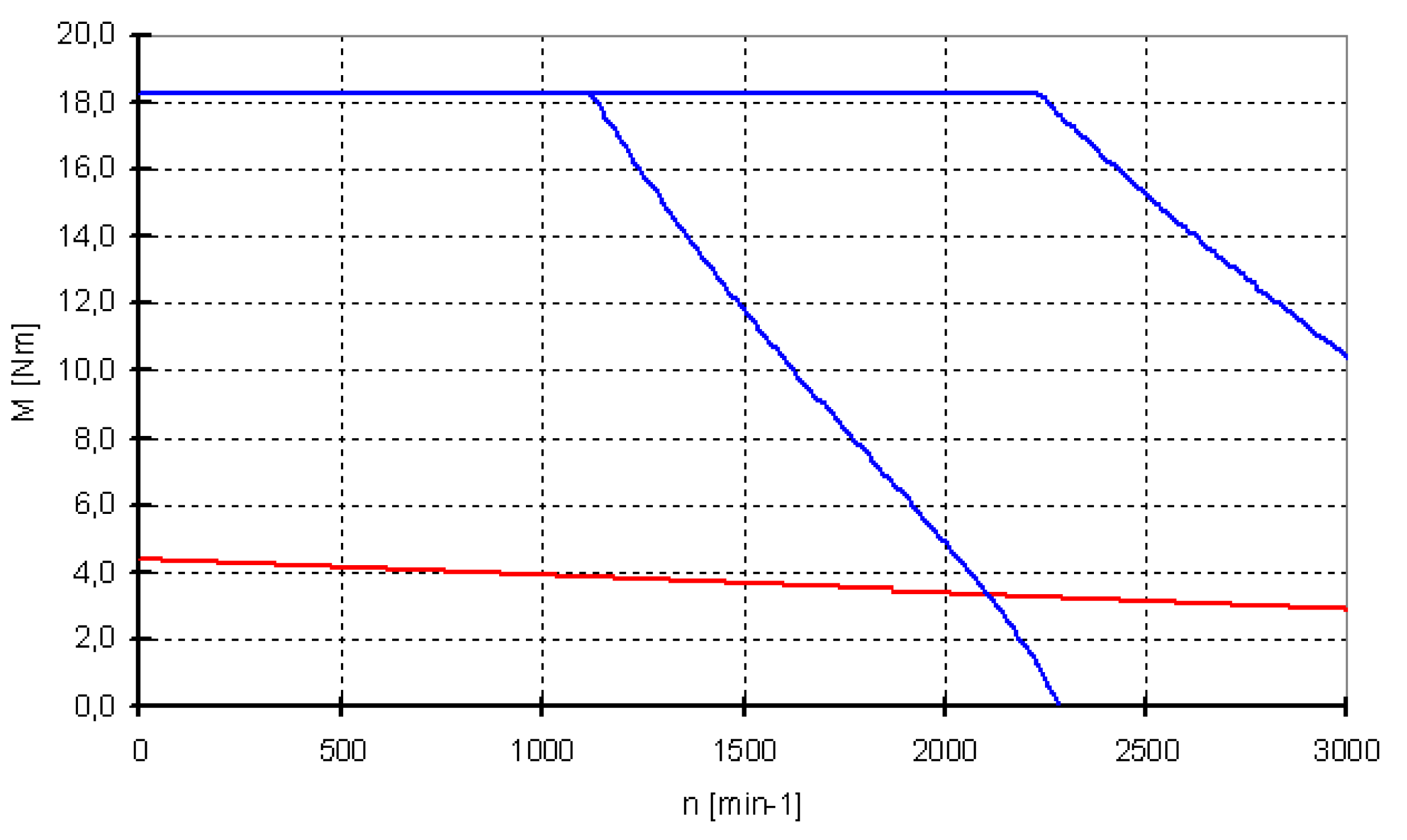

Exemple de courbe de caractéristiques couple/vitesse (ILM140•• uniquement) :






Les courbes de caractéristiques correspondent à une température ambiante de 40 °C (104 °F) et une température d'enroulement de 120 °C (248 °F).

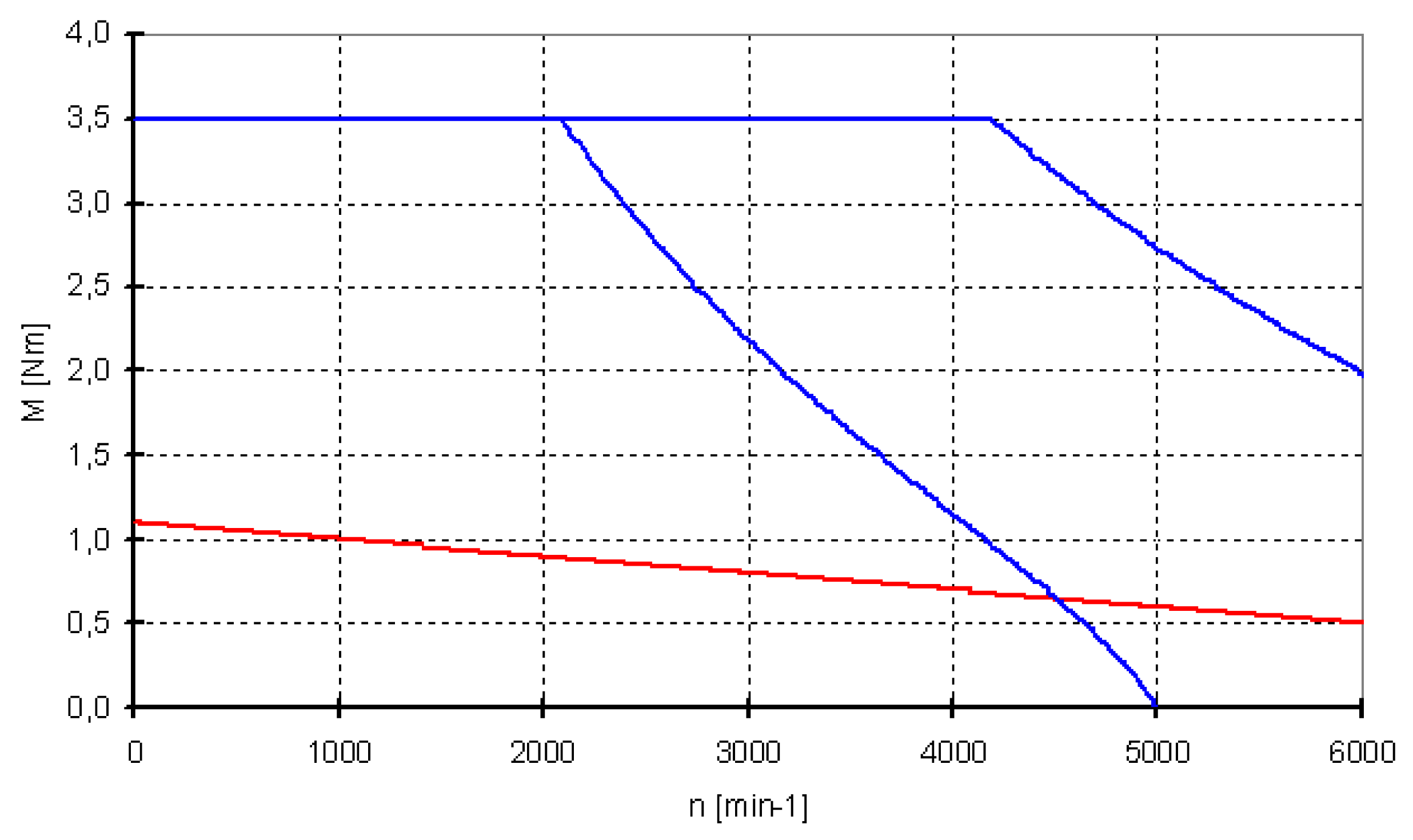

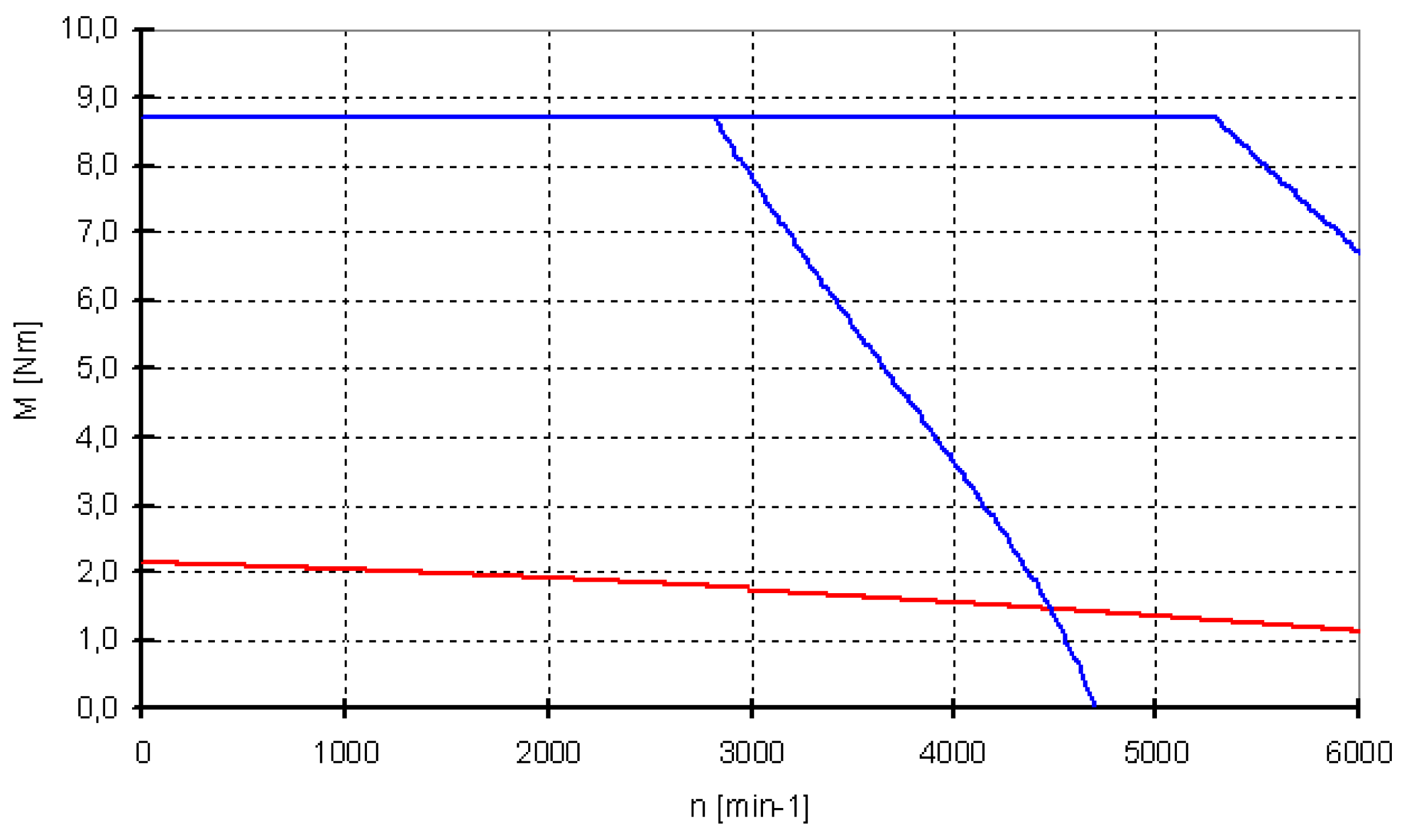

Courbe de caractéristiques couple/vitesse ILM0701P :

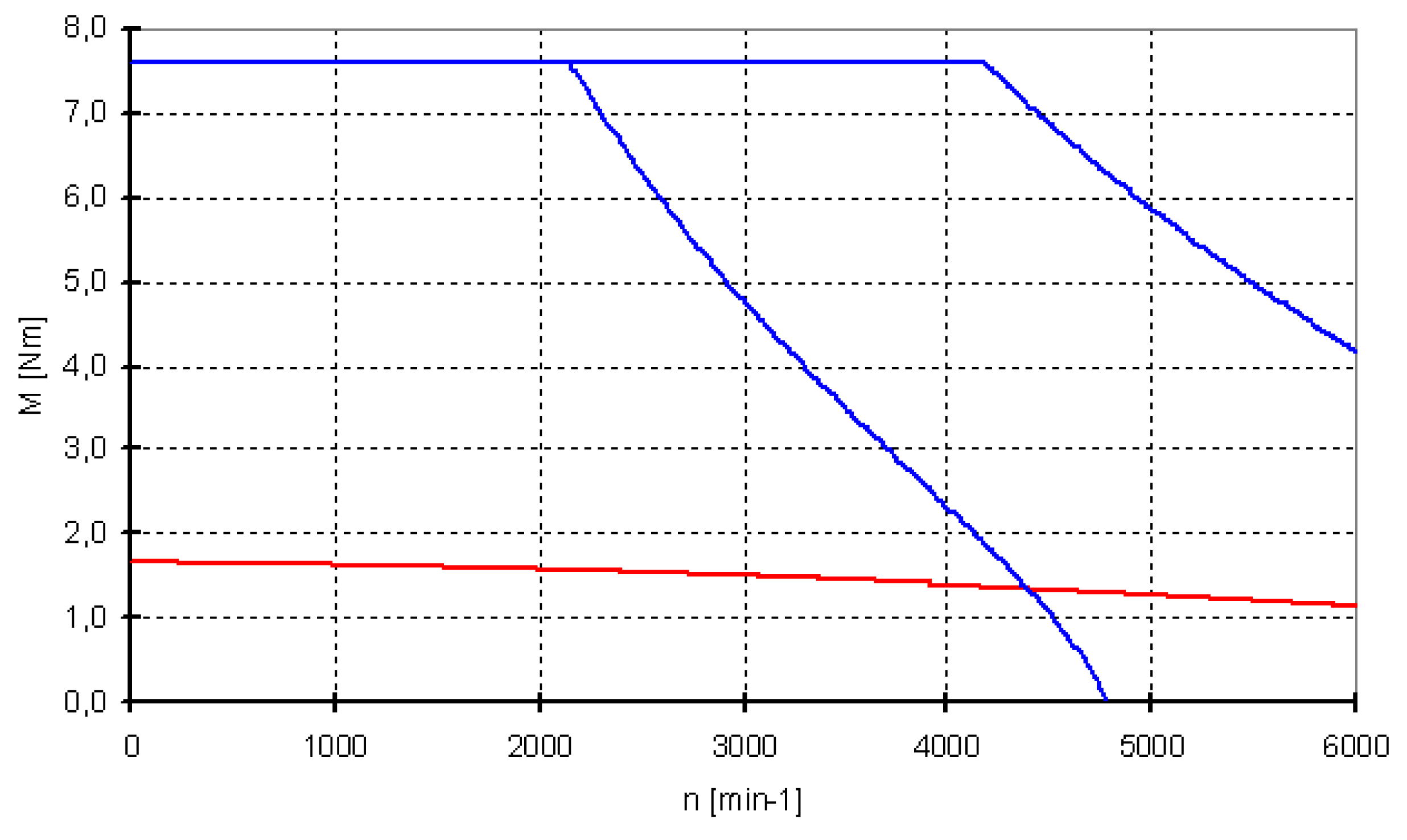

Courbe de caractéristiques couple/vitesse ILM0702P :

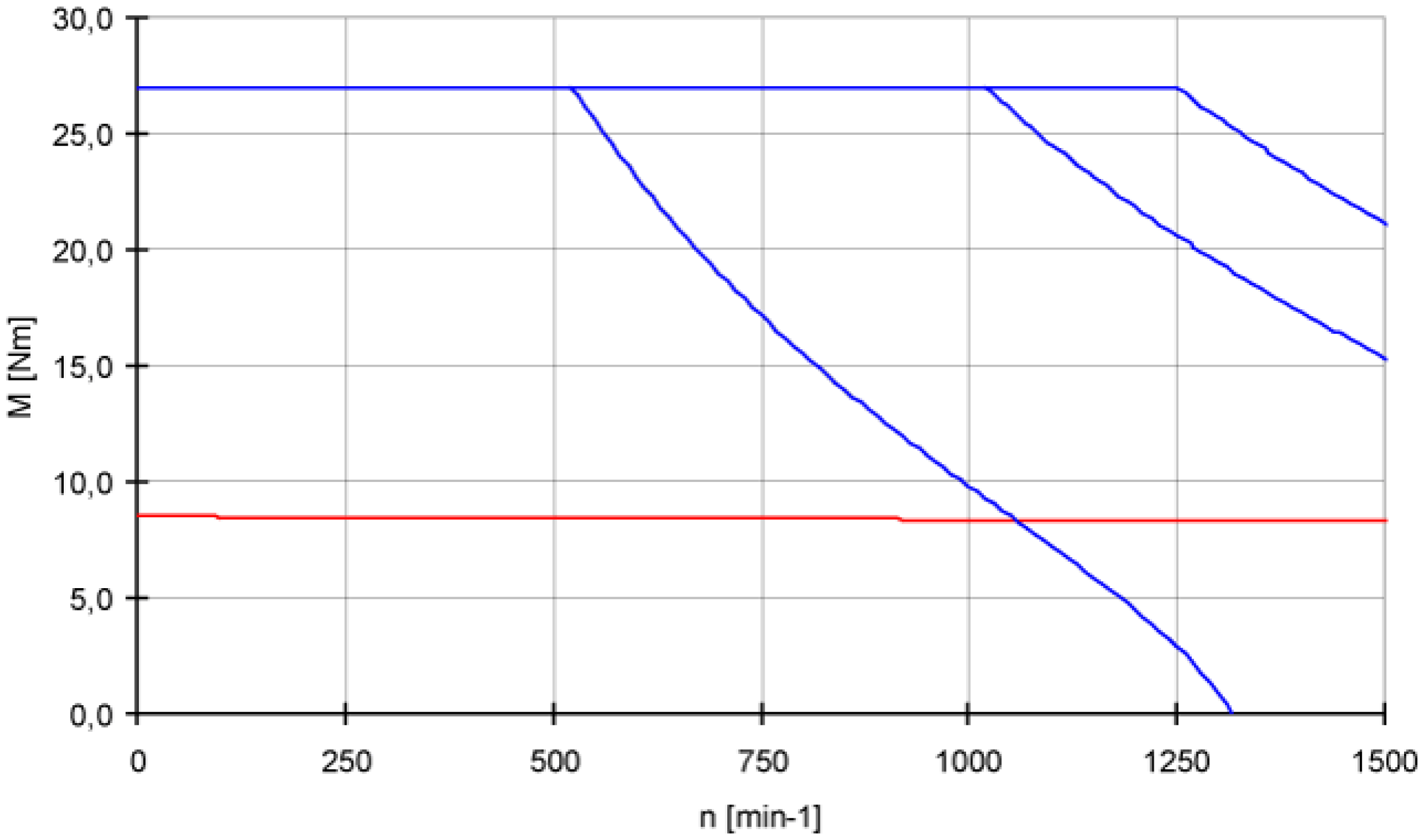

Courbe de caractéristiques couple/vitesse ILM0703P :

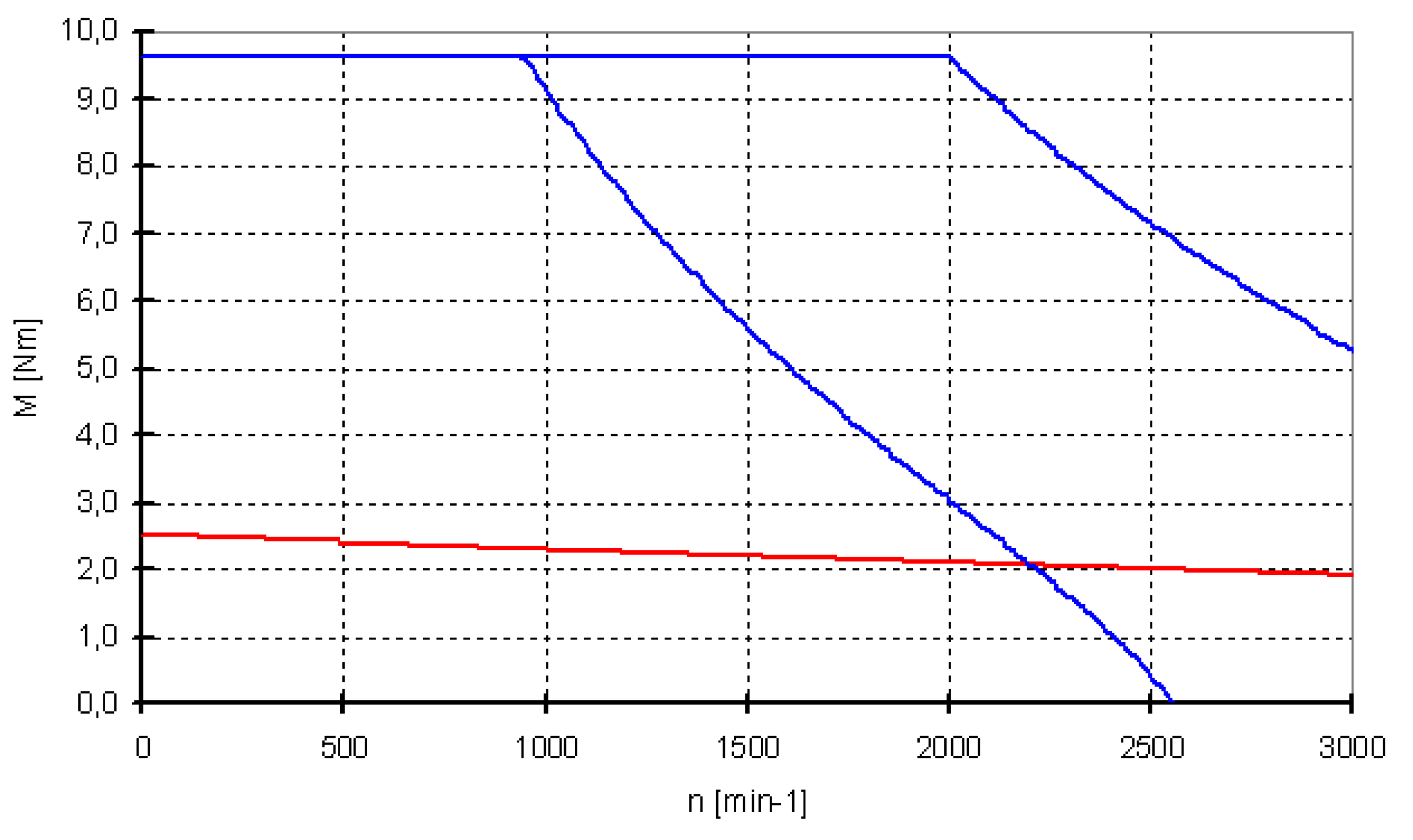

Courbe de caractéristiques couple/vitesse ILM1001P :

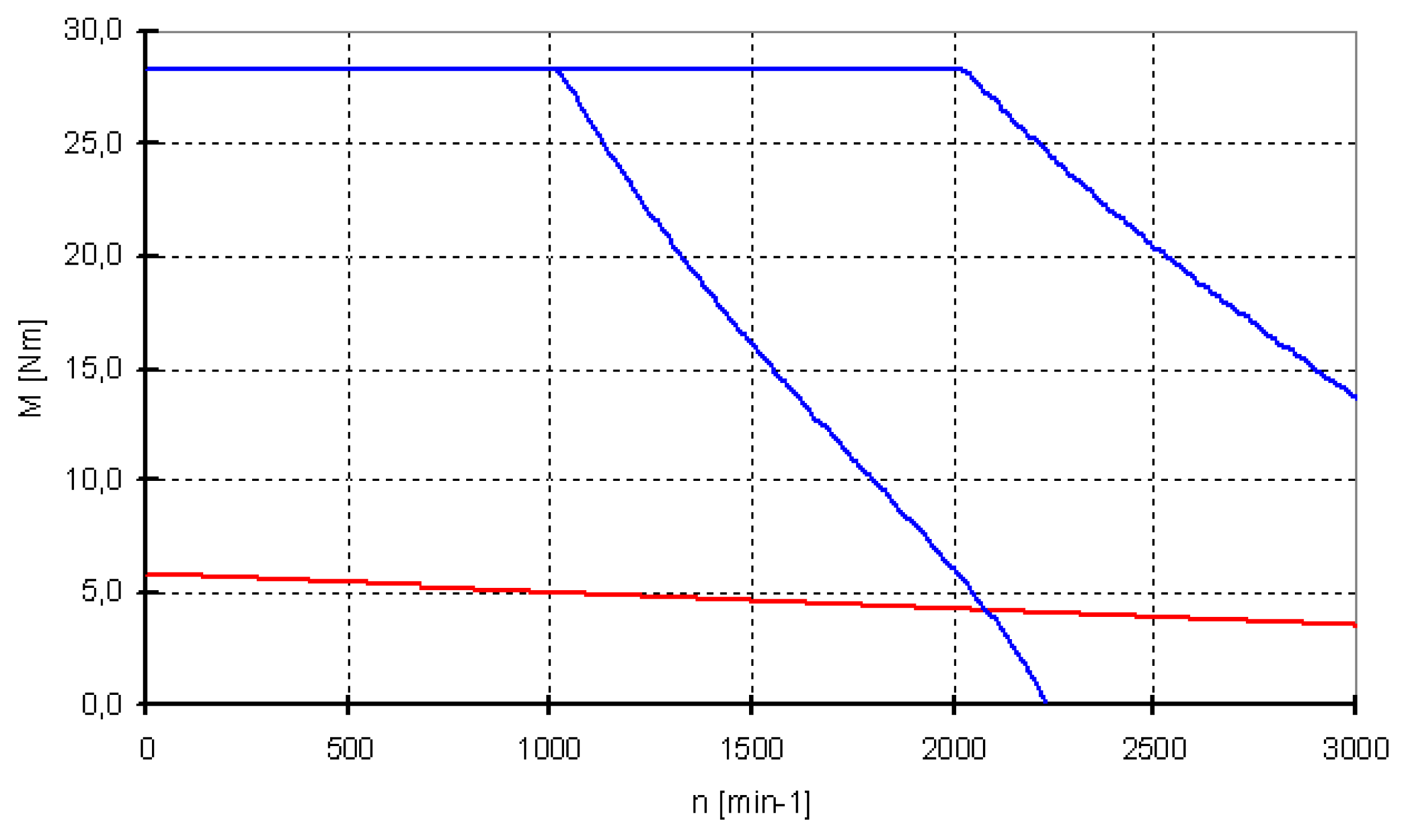

Courbe de caractéristiques couple/vitesse ILM1002P :

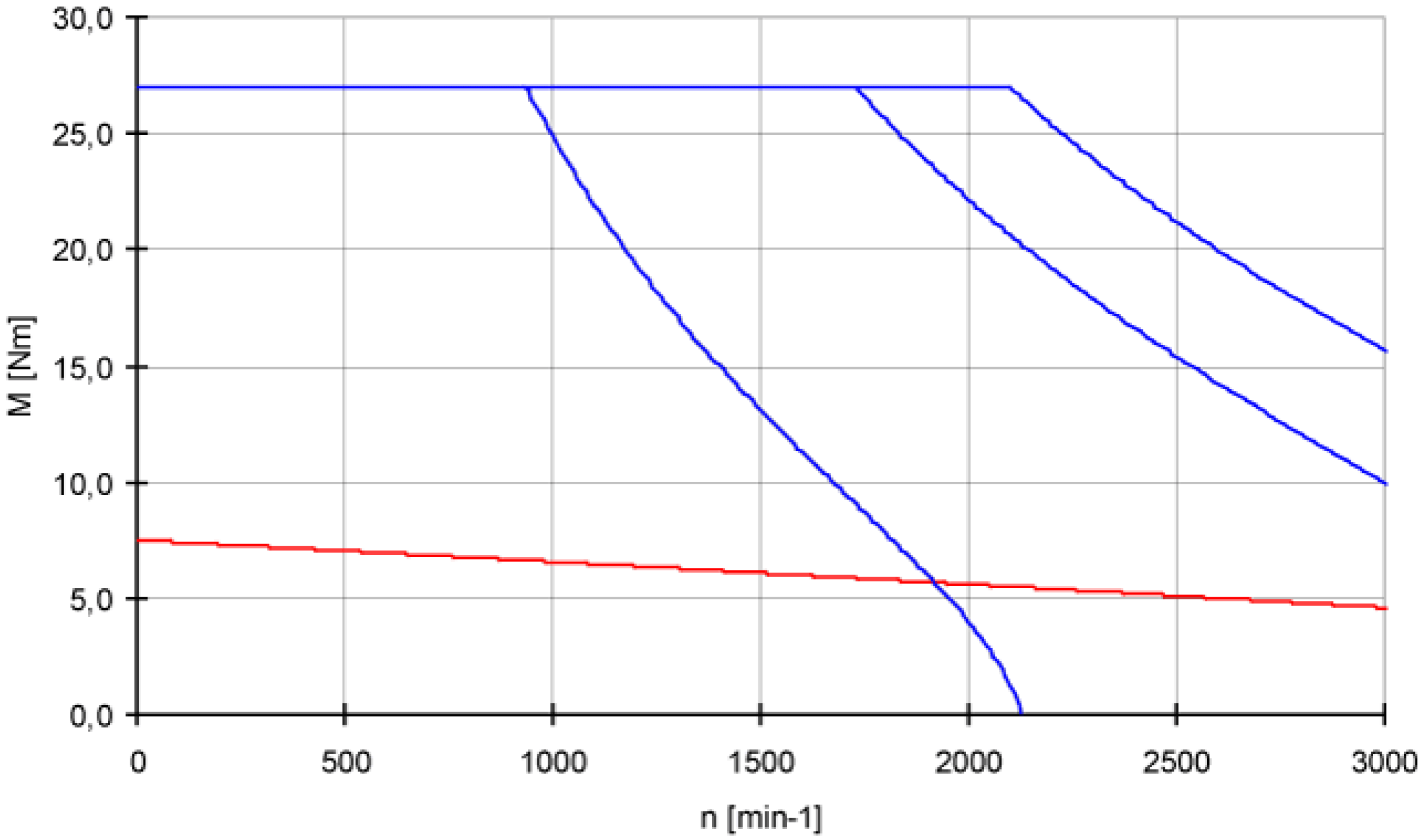

Courbe de caractéristiques couple/vitesse ILM1003P :






Courbe de caractéristiques couple/vitesse ILM1401M :






Courbe de caractéristiques couple/vitesse ILM1401P :

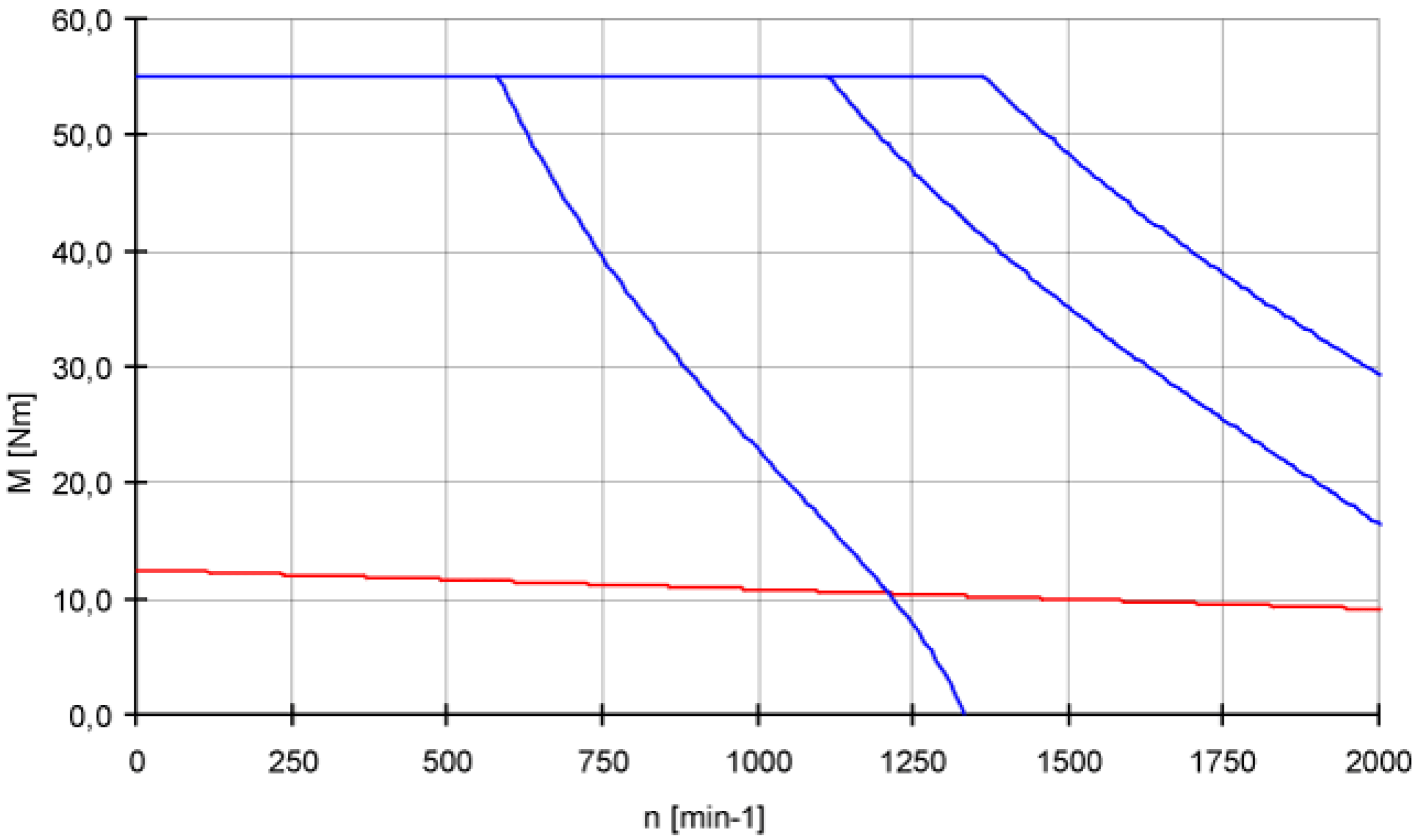

Courbe de caractéristiques couple/vitesse ILM1402P :
