La durée de vie du guide linéaire de l'axe dépend de la moyenne des forces et couples à l'oeuvre dans le système. Lorsque ces derniers agissent simultanément, le facteur de charge k peut être calculé à l'aide de la formule suivante :
Les valeurs de charge propres à l'application sont incluses dans le numérateur.
Le dénominateur contient les forces et couples maximum de l'axe. Ces forces et couples diminuent lorsque la vitesse augmente. Pour plus d'informations, reportez-vous aux courbes caractéristiques des forces et des couples pour l'axe dans la section Données mécaniques.

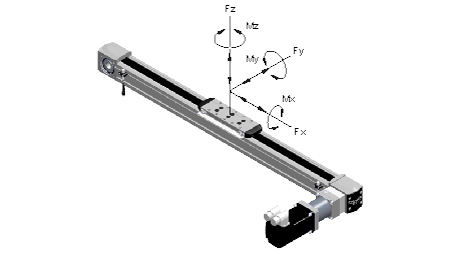

Le graphique suivant présente les forces et les couples qui agissent sur l'axe.
La durée de vie de l'axe peut être calculée approximativement à l'aide de la courbe caractéristique de durée de vie correspondante et du facteur de charge k. Vous trouverez la courbe caractéristique appropriée dans la section Données mécaniques.
