Description de l'unité Rack iPC Performance

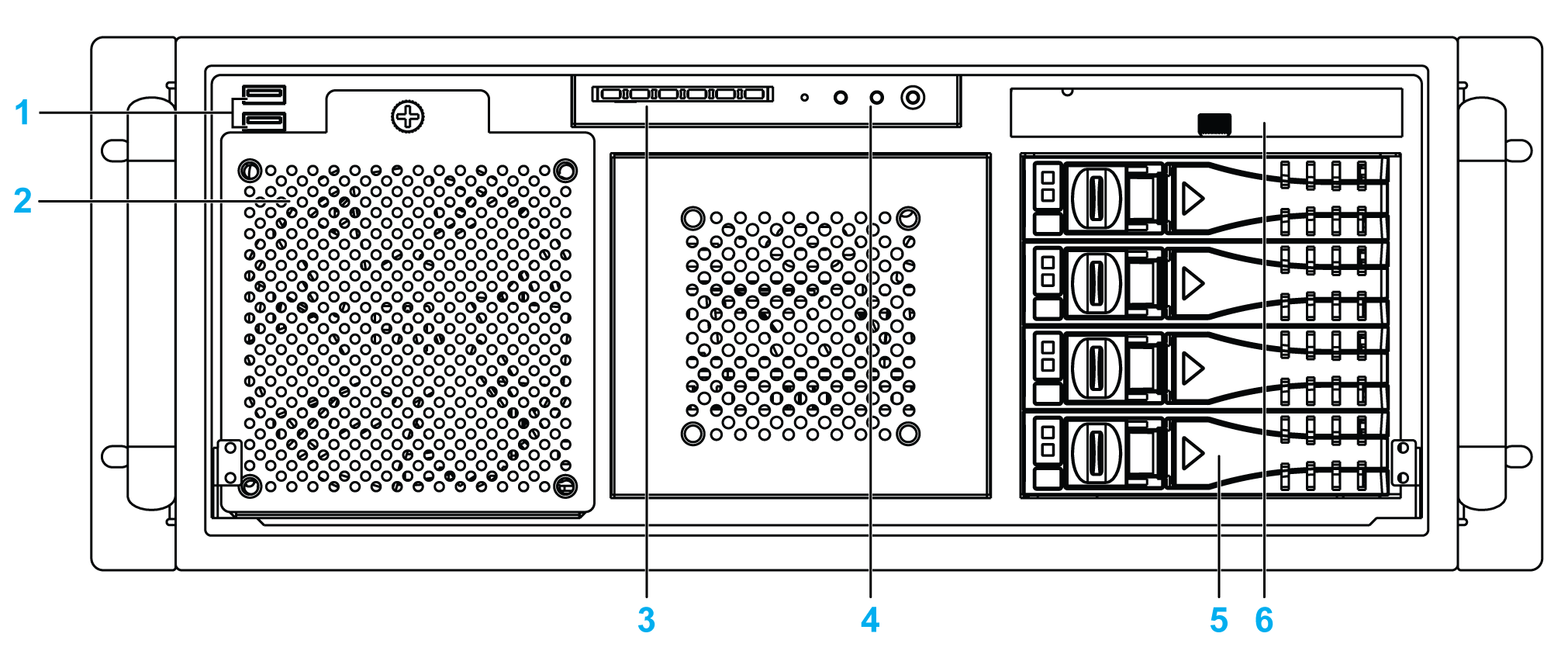

Face avant



1   2 ports USB 2.0

2   Ventilateur accessible par l'avant

3   6 voyants

4   4 interrupteurs/boutons

5   4 baies de disque dur 3,5" remplaçables à chaud (en cas de non-utilisation par le système d'exploitation)

6   Baie de lecteur optique plat

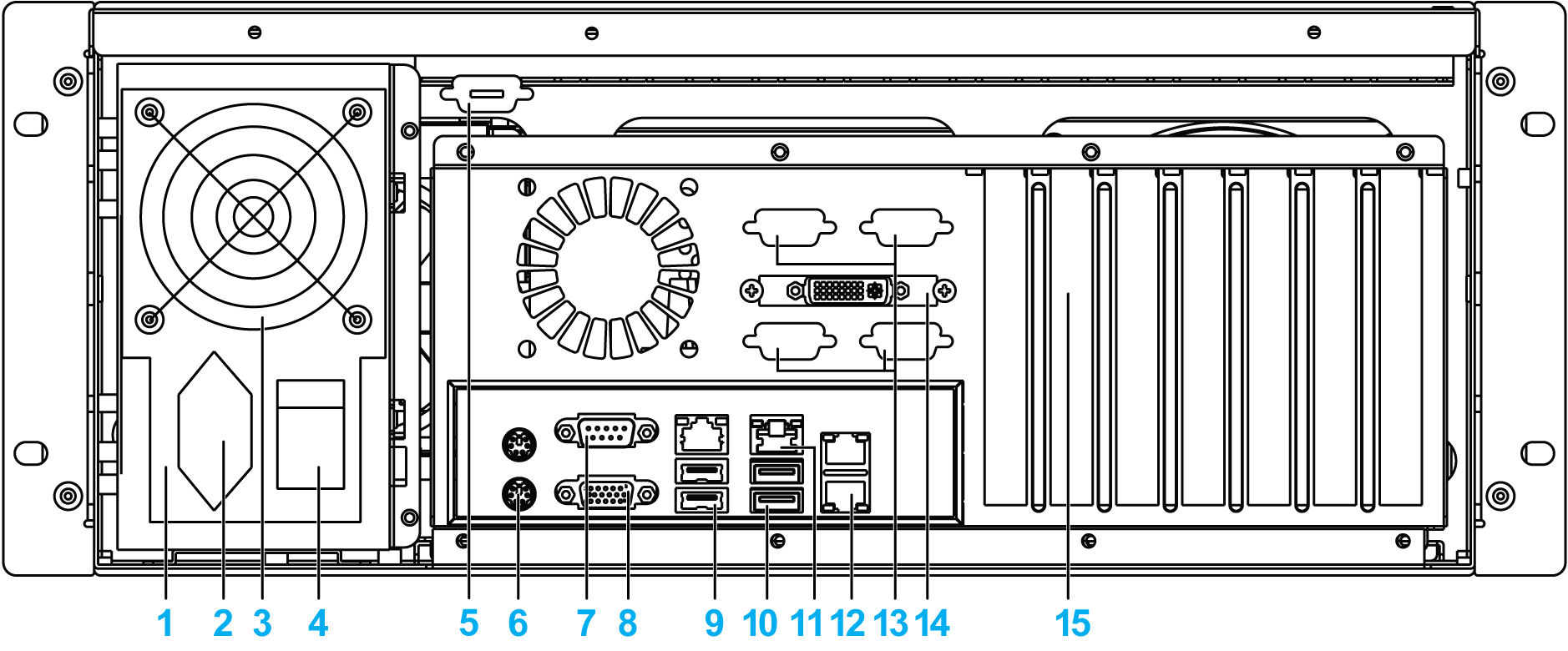

Vue arrière avec une alimentation



1   Bloc d'alimentation

2   Connecteur d'alimentation

3   Ventilateur

4   Interrupteur d'alimentation

5   Panneau Sub-D9 de rechange

6   Connecteur KB/MS

7   Connecteur de port série

8   Connecteur VGA

9   2 ports USB 2.0

10   2 ports USB 3.0

11   2 ports LAN

12   2 ports LAN de rechange

13   4 panneaux Sub-D9 de rechange

14   Connecteur DVI

15   Emplacement d'extension (7 au maximum) : 2 PCIe x4, 2 PCIe x8/x16 et 3 PCI. Ports audio montés par défaut sur l'emplacement 1

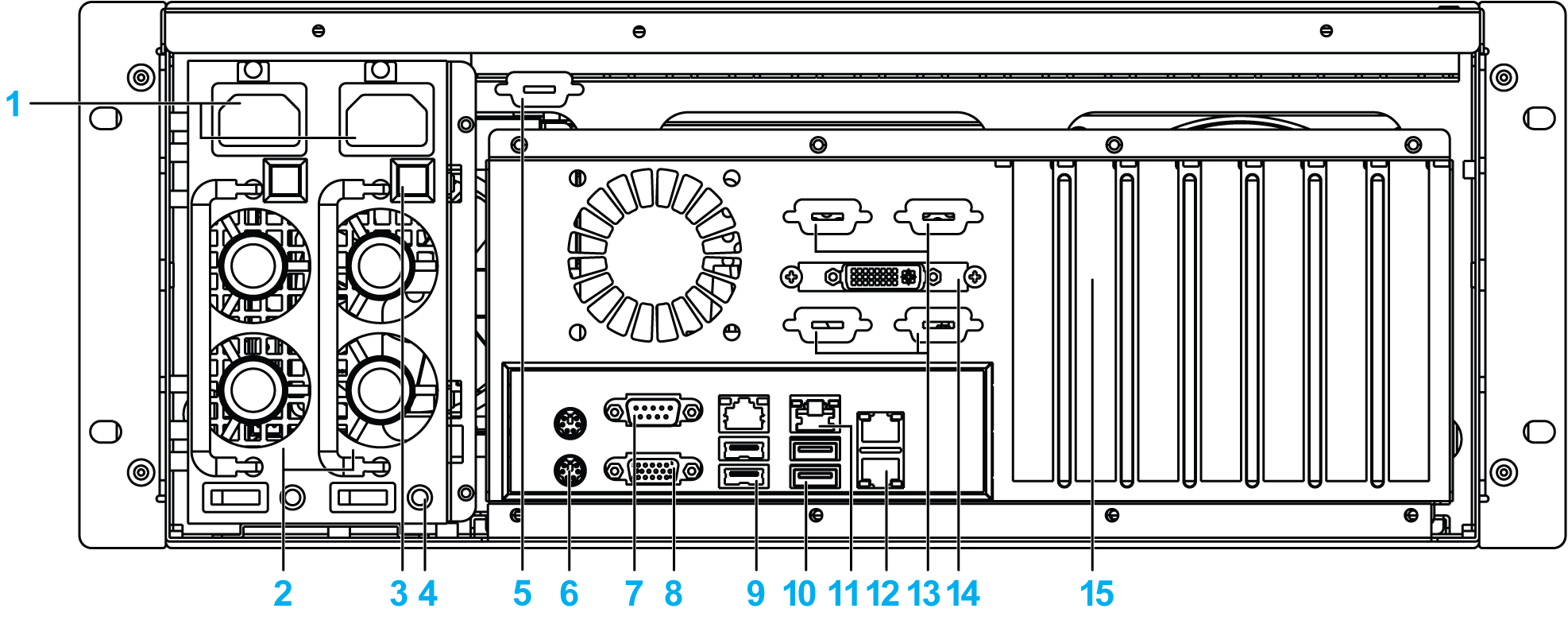

Vue arrière avec alimentation redondante



1   2 connecteurs d'alimentation

2   2 blocs d'alimentation

3   Bouton

4   Voyant

5   Panneau Sub-D9 de rechange

6   Connecteur KB/MS

7   Connecteur de port série

8   Connecteur VGA

9   2 ports USB 2.0

10   2 ports USB 3.0

11   2 ports LAN

12   2 ports LAN de rechange

13   4 panneaux Sub-D9 de rechange

14   Connecteur DVI

15   Emplacement d'extension (7 au maximum) : 2 PCIe x4, 2 PCIe x8/x16 et 3 PCI. Ports audio montés par défaut sur l'emplacement 1

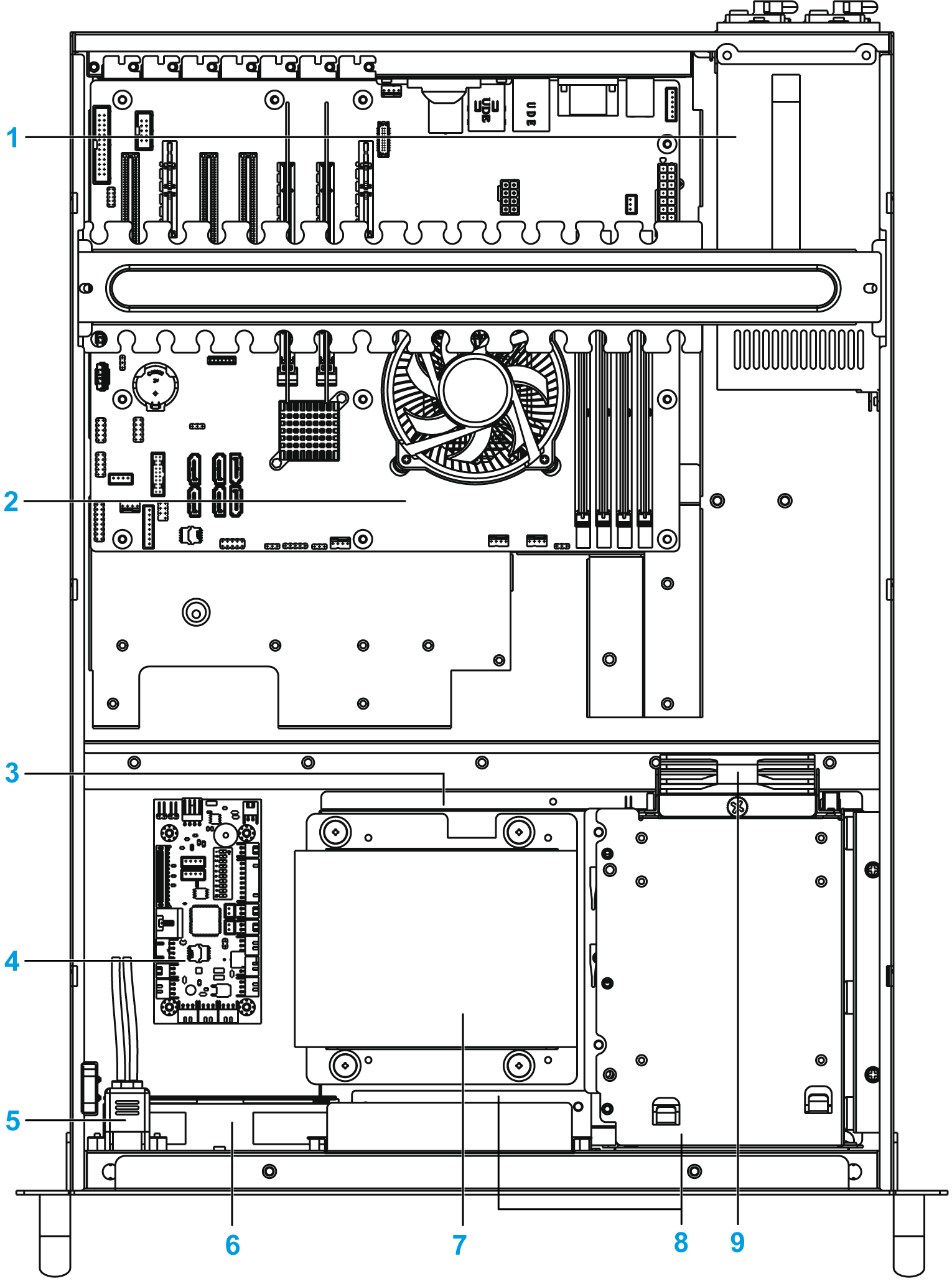

Vue du dessus



1   Bloc d'alimentation

2   Carte-mère ATX

3   Disque dur

4   Carte d'alarme avec contrôle de la vitesse du ventilateur du système

5   Commutateur d'ouverture du châssis

6   Ventilateur accessible par l'avant

7   Disque interne SATA 3 3,5" avec système d'exploitation

8   4 baies de disque dur remplaçables à chaud 3,5"

9   Ventilateur de stockage (entretien facile avec la vis à ailettes)
