Identification et fonctions des pièces

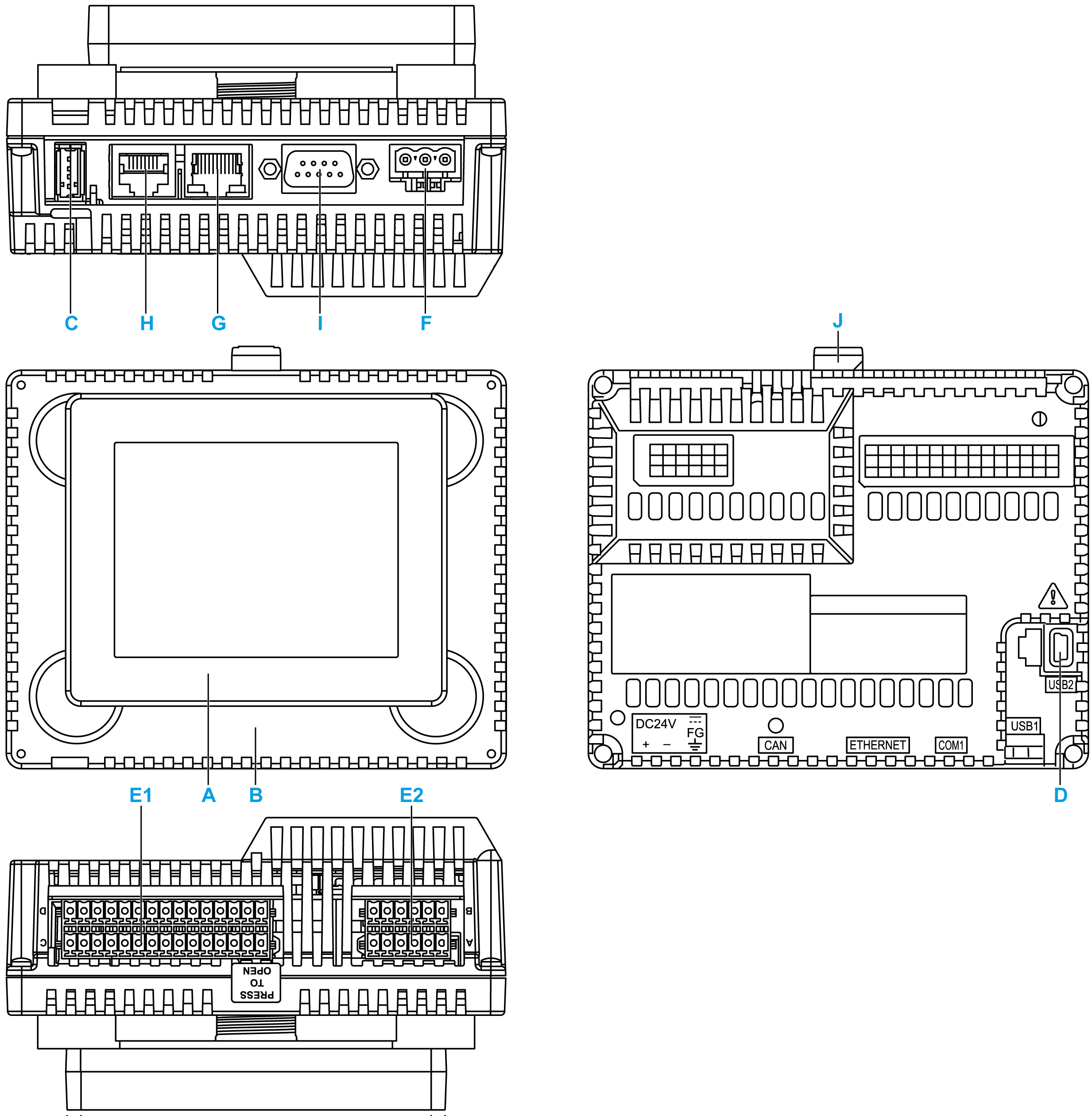

Identification des pièces du système HMISCU

Partie	Description
A	Module d'affichage
B	Module arrière
C	Port USB (type A) (USB1)
D	Port USB (type mini B) (USB2)
E1	Bornier d'E/S 1
E2	Bornier d'E/S 2
F	Connecteur d'alimentation CC
G	Connecteur Ethernet
H	Liaison série (RS-232C/485)
I	Connecteur CANopen
J	Bouton de verrouillage jaune

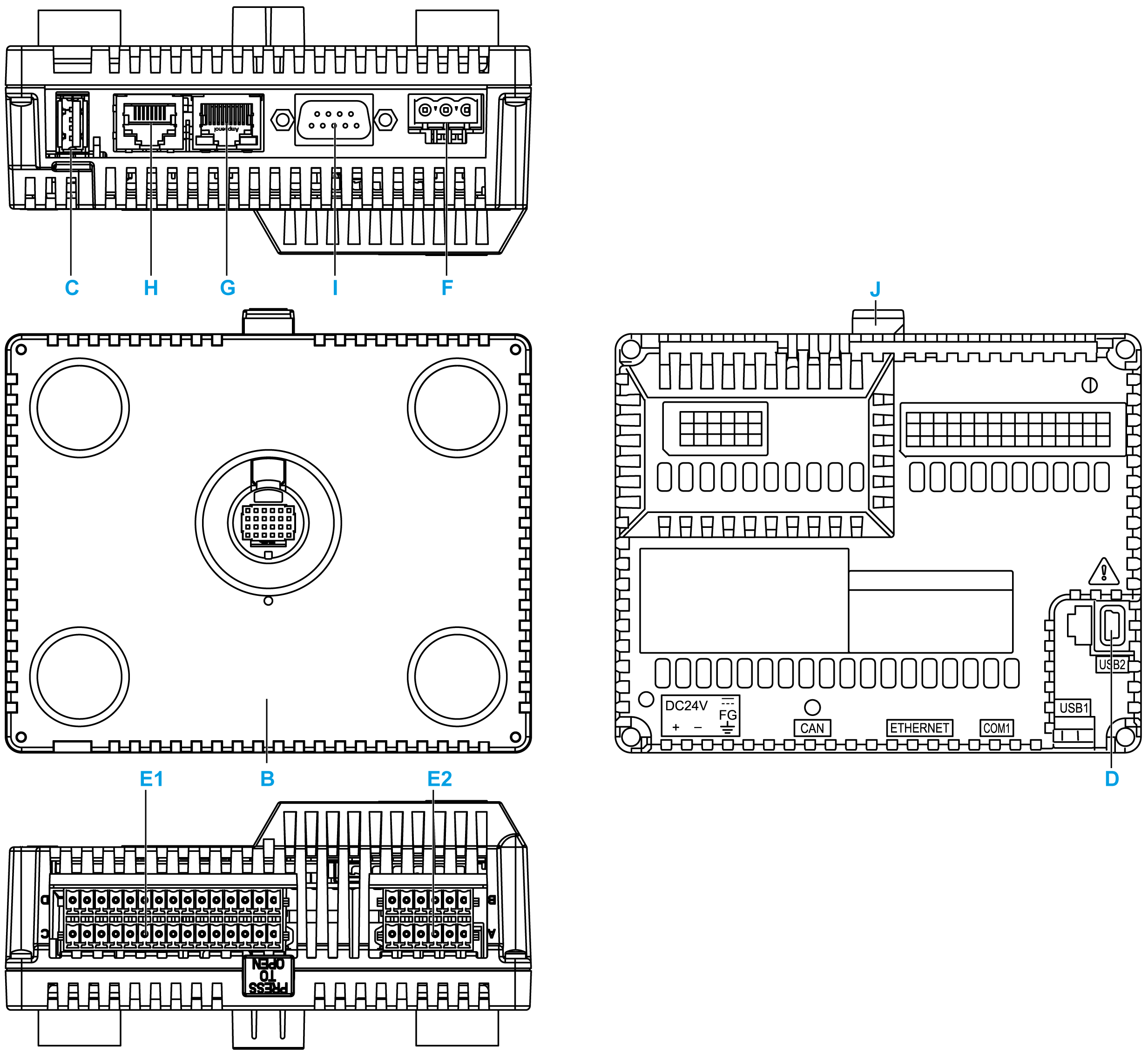

Identification des composants du module arrière

Composant	Description
B	Module arrière
C	Port USB (type A) (USB1)
D	Port USB (type mini B) (USB2)
E1	Bornier d'E/S 1
E2	Bornier d'E/S 2
F	Connecteur d'alimentation CC
G	Connecteur Ethernet
H	Liaison série (RS-232C/485)
I	Connecteur CANopen
J	Bouton de verrouillage jaune
