Le module arrière est équipé de 16 entrées numériques.
|
|
|
RISQUE D'INCENDIE |
|
N'utilisez que les sections de fil appropriées à la capacité de courant des alimentations. |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
Disponibilité des fonctions de gestion des entrées
Le tableau suivant décrit l'utilisation possible des entrées du module arrière :
|
Fonction |
Fonction d'entrée |
Fonction HSC/PTO/PWM |
||||||
|---|---|---|---|---|---|---|---|---|
|
Aucun |
Fonction Run/Stop |
Mémorisation |
Evénement |
HSC |
PTO |
PWM |
||
|
Type de filtre |
Intégrateur |
Intégrateur |
Rebond |
Rebond |
||||
|
Entrée rapide1 |
FI0 |
X |
X |
X |
X |
A |
– |
– |
|
FI1 |
X |
X |
X |
X |
B/EN |
– |
– |
|
|
Sortie normale |
DI0 |
X |
X |
– |
– |
SYNC |
– |
– |
|
DI1 |
X |
X |
– |
– |
CAP |
– |
– |
|
|
DI2 |
X |
X |
– |
– |
– |
AUX - Unité prête |
EN |
|
|
DI3 |
X |
X |
– |
– |
– |
– |
SYNC |
|
|
DI4 |
X |
X |
– |
– |
– |
– |
EN |
|
|
DI5 |
X |
X |
– |
– |
– |
– |
SYNC |
|
|
DI6 |
X |
X |
– |
– |
– |
– |
– |
|
|
DI7 |
X |
X |
– |
– |
– |
– |
– |
|
|
DI8 |
X |
X |
– |
– |
– |
– |
– |
|
|
DI9 |
X |
X |
– |
– |
– |
– |
– |
|
|
DI10 |
X |
X |
– |
– |
– |
– |
– |
|
|
DI11 |
X |
X |
– |
– |
– |
– |
– |
|
|
DI12 |
X |
X |
– |
– |
– |
– |
– |
|
|
DI13 |
X |
X |
– |
– |
– |
– |
– |
|
|
X Oui – Non 1 Peut aussi servir d'entrée normale. |
||||||||
NOTE : Vous pouvez gérer les entrées du contrôleur HMI à l'aide de filtres et de fonctions.

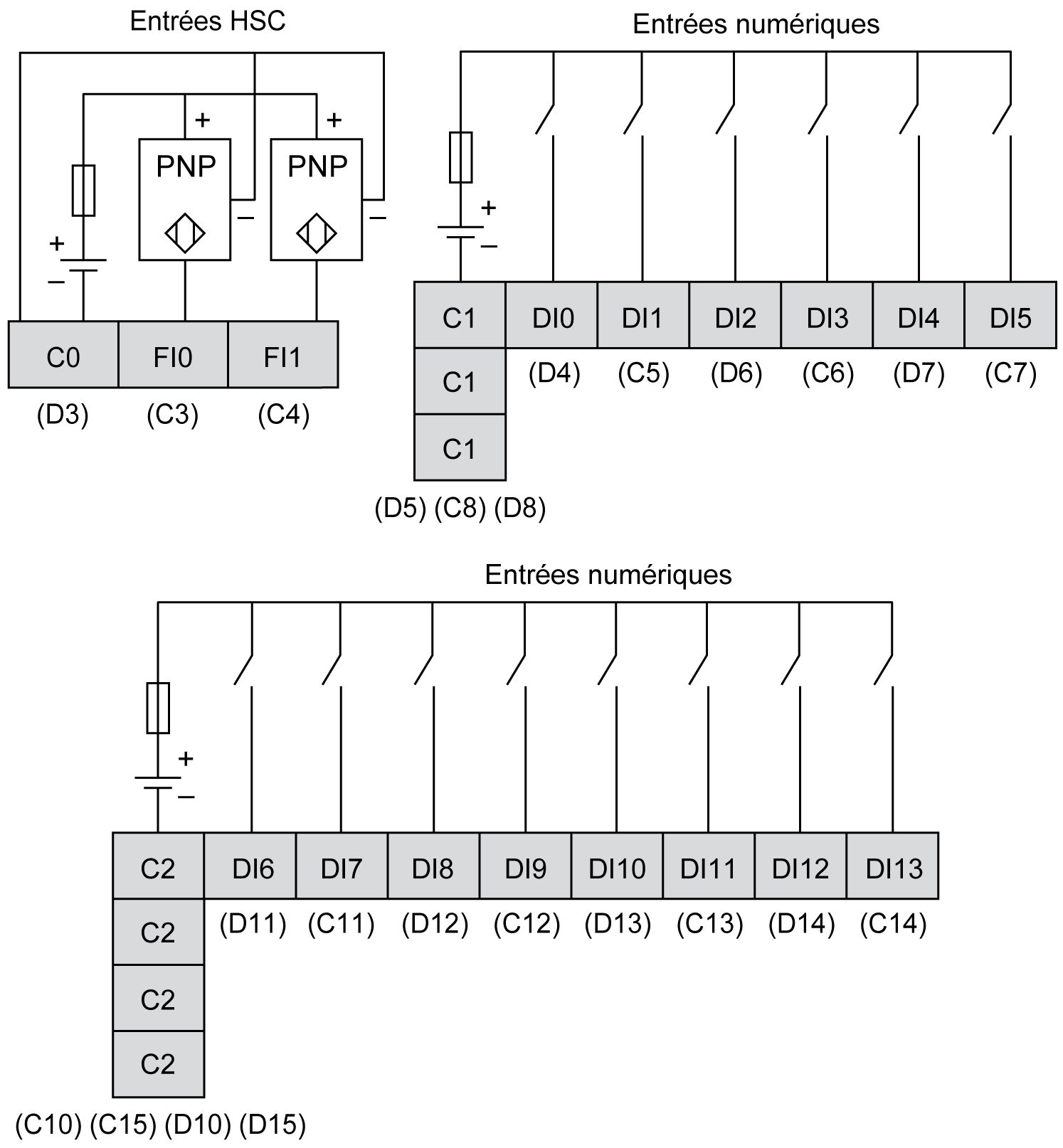

La figure décrit le schéma de câblage de la logique positive des entrées numériques des unités HMISCU6A5, HMISCU8A5 et HMISAC :
NOTE : Les entrées numériques sont à logique positive.
La figure décrit le schéma de câblage de la logique négative des entrées numériques des unités HMISCU6A5, HMISCU8A5 et HMISAC :
NOTE : Les entrées numériques sont à logique négative.
|
|
|
FONCTIONNEMENT INATTENDU DE L’EQUIPEMENT |
|
Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ». |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
|
|
|
FONCTIONNEMENT INATTENDU DE L’EQUIPEMENT |
|
L'alimentation des capteurs ou actionneurs ne doit servir qu'à alimenter les capteurs ou actionneurs connectés au module. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
