Fonction intégrée de température analogique
Les contrôleurs IHM HMISCUxB5 intègrent une fonction de température analogique avec 2 entrées. Le contrôleur HMI SCUest conçu pour différents types de capteurs. Le type de capteur doit être spécifié du fait des différentes valeurs de réglage.
Pour plus d'informations techniques sur les entrées de température analogiques, reportez-vous au Guide de référence du matériel.
Accès à la configuration de la fonction de température analogique
|
Étape |
Action |
|---|---|
|
1 |
Cliquez sur HMISCUxx5 > Fonctions intégrées > Température. |
|
2 |
Sélectionnez l'onglet Configuration d'E/S ou Temperature I/O Mapping. |

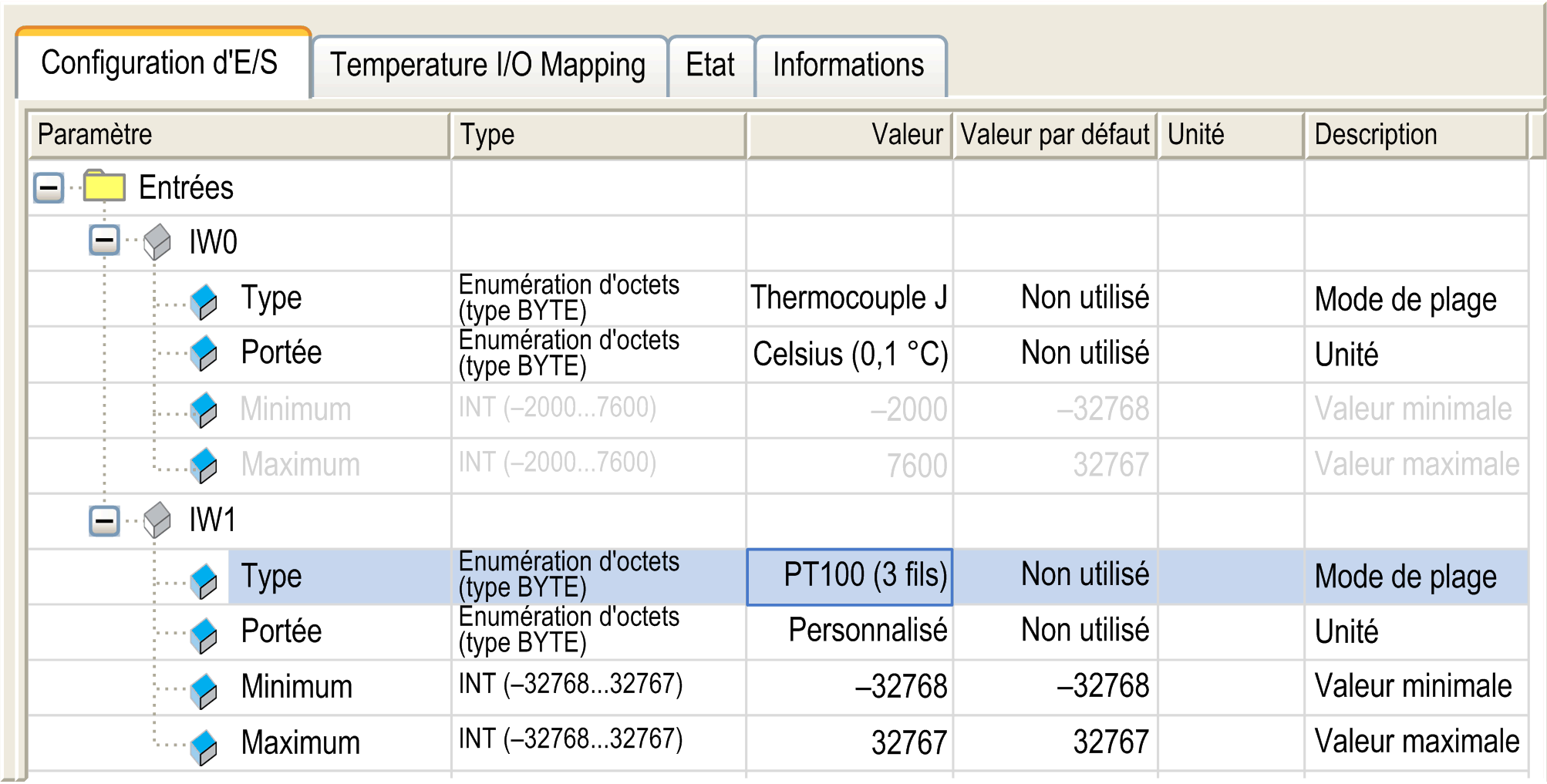

Fenêtre de configuration des entrées de température analogiques
Cette fenêtre permet de configurer les entrées de température analogiques :
NOTE : Les E/S analogiques intégrées sont toujours physiquement mises à jour par la tâche MAST.
Ce tableau décrit les paramètres des entrées analogiques :
|
Paramètre |
Valeur |
Description |
Contrainte |
|
|---|---|---|---|---|
|
Type |
Non utilisé * Thermocouple J Thermocouple K Thermocouple R Thermocouple B Thermocouple S Thermocouple T Thermocouple E Thermocouple N PT100 (2/4 fils) PT1000 (2/4 fils) NI100 (2/4 fils) NI1000 (2/4 fils) PT100 (3 fils) PT1000 (3 fils) NI100 (3 fils) NI1000 (3 fils) |
Mode de plage |
– |
|
|
Portée |
Non utilisé * Normal Personnalisé Celsius (0,1 °C) Fahrenheit (0,1 °F) |
Unité |
Disponible si la valeur Type est définie. |
|
|
Minimum |
Normal |
0 |
Valeur minimale |
Non configurable. |
|
Personnalisé |
– 32 768 |
Valeur minimale |
Plus faible valeur configurable. |
|
|
Celsius |
Thermocouple J : –2000 Thermocouple K : –2400 Thermocouple R : 0 Thermocouple B : 2000 Thermocouple S : 0 Thermocouple T : –2000 Thermocouple E : –2000 Thermocouple N : –2000 PT100 : –2000 PT1000 : –2000 NI100 : –500 NI1000 : –500 |
Valeur minimale |
Non configurable. |
|
|
Fahrenheit |
Thermocouple J : –3280 Thermocouple K : –4000 Thermocouple R : 32 Thermocouple B : 3920 Thermocouple S : 32 Thermocouple T : –3280 Thermocouple E : –3280 Thermocouple N : –3280 PT100 : –3280 PT1000 : –3280 NI100 : -580 NI1000 : -580 |
Valeur minimale |
Non configurable. |
|
|
Maximum |
Normal |
65535 |
Valeur maximale |
Non configurable. |
|
Personnalisé |
32767 |
Valeur maximale |
Plus grande valeur configurable. |
|
|
Celsius |
Thermocouple J : –7600 Thermocouple K : –13700 Thermocouple R : 16000 Thermocouple B : 18000 Thermocouple S : 16000 Thermocouple T : 4000 Thermocouple E : 9000 Thermocouple N : 13000 PT100 : 6000 PT1000 : 6000 NI100 : 2000 NI1000 : 2000 |
Valeur maximale |
Non configurable. |
|
|
Fahrenheit |
Thermocouple J : 14000 Thermocouple K : 24980 Thermocouple R : 29120 Thermocouple B : 32720 Thermocouple S : 29120 Thermocouple T : 7520 Thermocouple E : 16520 Thermocouple N : 23720 PT100 : 11120 PT1000 : 11120 NI100 : 3920 NI1000 : 3920 |
Valeur maximale |
Non configurable. |
|
|
* valeur par défaut du paramètre |
||||
Si vous avez câblé physiquement la voie analogique pour un signal de tension et que vous configurez cette voie pour un signal de courant dans SoMachine, vous risquez d'endommager le circuit analogique.
|
AVIS |
|
EQUIPEMENT INOPERANT |
|
Assurez-vous que le câblage physique du circuit analogique est compatible avec la configuration logicielle de la voie analogique. |
|
Le non-respect de ces instructions peut provoquer des dommages matériels. |
NOTE :
oPour réduire le temps de cycle, n'activez pas une voie qui n'est pas connectée à un capteur.
oLe type de données est toujours INT, soit un nombre entier codé sur 16 bits. Les valeurs minimale et maximale sont indiquées pour chaque entrée dans le tableau ci-avant. (Par exemple, pour une entrée Thermocouple J en unités Celsius, le type est INT(– 2000...7600))
oUn paramètre n'est pas disponible si le champ de sélection correspondant s'affiche en couleur grise.
La conversion analogique vers numérique pour l'acquisition des données s'effectue au moyen du matériel du convertisseur. Les E/S analogiques de température qui sont configurées sont converties toutes les 2 ms.
Compensation de température de borne
La compensation de température de borne (soudure froide) est mesurée et calculée en interne. Aucune mesure thermique supplémentaire n'est requise sur la borne.
Fenêtre Temperature I/O Mapping
Vous pouvez nommer et définir des variables dans la fenêtre Temperature I/O Mapping. Cet onglet fournit également des informations complémentaires telles que l'adressage topologique.
Le tableau suivant décrit la configuration du mappage des E/S :
|
Variable |
Voie |
Type |
Valeur par défaut |
Description |
|---|---|---|---|---|
|
Entrées |
IW0 |
INT |
– |
Valeur actuelle de l'entrée 0 |
|
IW1 |
Valeur actuelle de l'entrée 1 |
