PTOGetParam Bloc fonction

Description de la fonction

Ce bloc fonction renvoie la valeur d'un paramètre spécifique de la voie PTO indiquée.

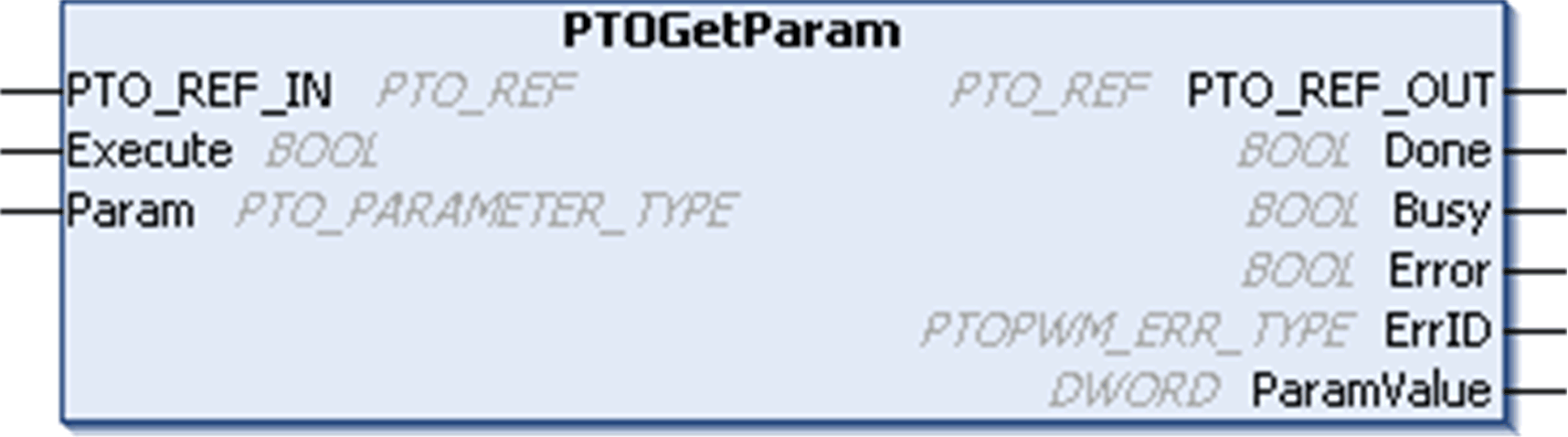

Représentation graphique

Représentation en IL et en ST

Pour voir la représentation générale en langage IL ou ST, consultez le chapitre Représentation des fonctions et blocs fonction.

Description des variables d'E/S

Ce tableau décrit les variables d'entrée :

Entrées	Type	Commentaire
PTO_REF_IN	PTO_REF	Référence à la voie PTO. A connecter au type PTO_REF du bloc fonction PTOSimple ou à la broche de sortie PTO_REF_OUT des blocs fonction PTO.
Execute	BOOL	Sur un front montant, lance l'exécution du bloc fonction. Avec la valeur FALSE, ne réinitialise pas les sorties du bloc fonction. Les broches de sortie de ce bloc fonction affichent toujours le dernier état, jusqu'au front montant suivant de l'entrée Execution.
Param	PTO_PARAMETER_TYPE	Paramètre à lire.

Entrées

Type

Commentaire

PTO_REF_IN

PTO_REF

Référence à la voie PTO.

A connecter au type PTO_REF du bloc fonction PTOSimple ou à la broche de sortie PTO_REF_OUT des blocs fonction PTO.

Execute

BOOL

Sur un front montant, lance l'exécution du bloc fonction.

Avec la valeur FALSE, ne réinitialise pas les sorties du bloc fonction. Les broches de sortie de ce bloc fonction affichent toujours le dernier état, jusqu'au front montant suivant de l'entrée Execution.

Param

PTO_PARAMETER_TYPE

Paramètre à lire.

Ce tableau décrit les variables de sortie :

Sorties	Type	Commentaire
PTO_REF_OUT	PTO_REF	Référence à la voie PTO. A connecter à la broche d'entrée PTO_REF_IN des blocs fonction PTO.
Done	BOOL	TRUE = indique que ParamValue est valide. L'exécution du bloc fonction est terminée.
Busy	BOOL	TRUE = indique que l'exécution du bloc fonction est en cours.
Error	BOOL	TRUE = indique qu'une erreur a été détectée. L'exécution du bloc fonction est terminée.
ErrID	PTOPWM_ERR_TYPE	Lorsque Error est réglé sur TRUE : type de l'erreur détectée.
ParamValue	DWORD	Lorsque Done est réglé sur TRUE : valeur du paramètre valide.

NOTE : Pour plus d'informations sur les broches Done, Busy, CommandAborted et Execution, reportez-vous à la section Informations générales sur la gestion des blocs fonction.
