Sélectionnez HMISCUxx5 dans l'arborescence Applications.

2

Cliquez sur

3

Sélectionnez POU dans le menu déroulant.

Résultat : La fenêtre Ajouter une POU apparaît.

4

Entrez les informations appropriées dans la fenêtre Ajouter une POU.

5

Cliquez sur Ajouter.

6

Sélectionnez l'onglet Bibliothèques dans le Catalogue de logiciels et cliquez sur Bibliothèques.

Sélectionnez Contrôleur > HMISCU > HMISCU PTOPWM > PTOSimple dans la liste, puis faites glisser cet élément jusqu'à la fenêtre POU inférieure et déposez-le sur Start here.

7

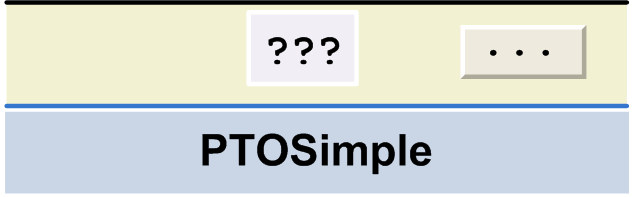

Recherchez l'instance du bloc fonction en cliquant sur .

La fenêtre Aide à la saisie s'affiche. Sélectionnez la variable globale que vous avez définie lors de la configuration et confirmez. La variable globale par défaut est PTO_PWM.PTO00.

NOTE : Si l'instance de bloc fonction n'est pas visible, vérifiez si la fonction PTO est configurée.

8

Les entrées/sorties sont détaillées dans le bloc fonction.
