ATTENTION

VIBRATIONS EXCESSIVES

oDans le cadre de la préparation en vue de l'installation, tenez compte des tolérances de l'unité en matière de chocs et de vibrations et veillez à ne pas les dépasser.

oAssurez-vous que l'ouverture et l'épaisseur du panneau d'installation respectent les tolérances spécifiées.

oAvant de monter l'unité Magelis Industrial PC dans une armoire ou sur un panneau, vérifiez que le joint d'installation est bien en place. Le joint d'installation assure une protection complémentaire contre les vibrations.

oSerrez les fixations de montage avec un couple de serrage de 0,5 Nm (4,5 lb-in).

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

ATTENTION

PERTE D'ETANCHEITE

oVérifiez l'état du joint avant toute opération d'installation ou de réinstallation, et aussi souvent que nécessaire dans l'environnement de fonctionnement.

oRemplacez toute l'unité Magelis Industrial PC si les vérifications mettent en évidence la présence de rayures, de déchirures ou de saleté, ou encore des signes d'usure excessive.

oN'étirez pas le joint inutilement et empêchez le contact avec les angles et les bords du châssis.

oVérifiez que le joint est correctement mis en place dans la rainure d'installation.

oInstallez l'unité Magelis Industrial PC sur une surface plate, sans bosses ni rayures.

oSerrez les fixations de montage avec un couple de serrage de 0,5 Nm (4,5 lb-in).

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

1

Vérifiez que le joint est correctement fixé à l'S-Panel PC.

NOTE : Lors du contrôle du joint, évitez tout contact avec les bords du châssis de l'S-Panel PC et insérez entièrement le joint dans la rainure.

2

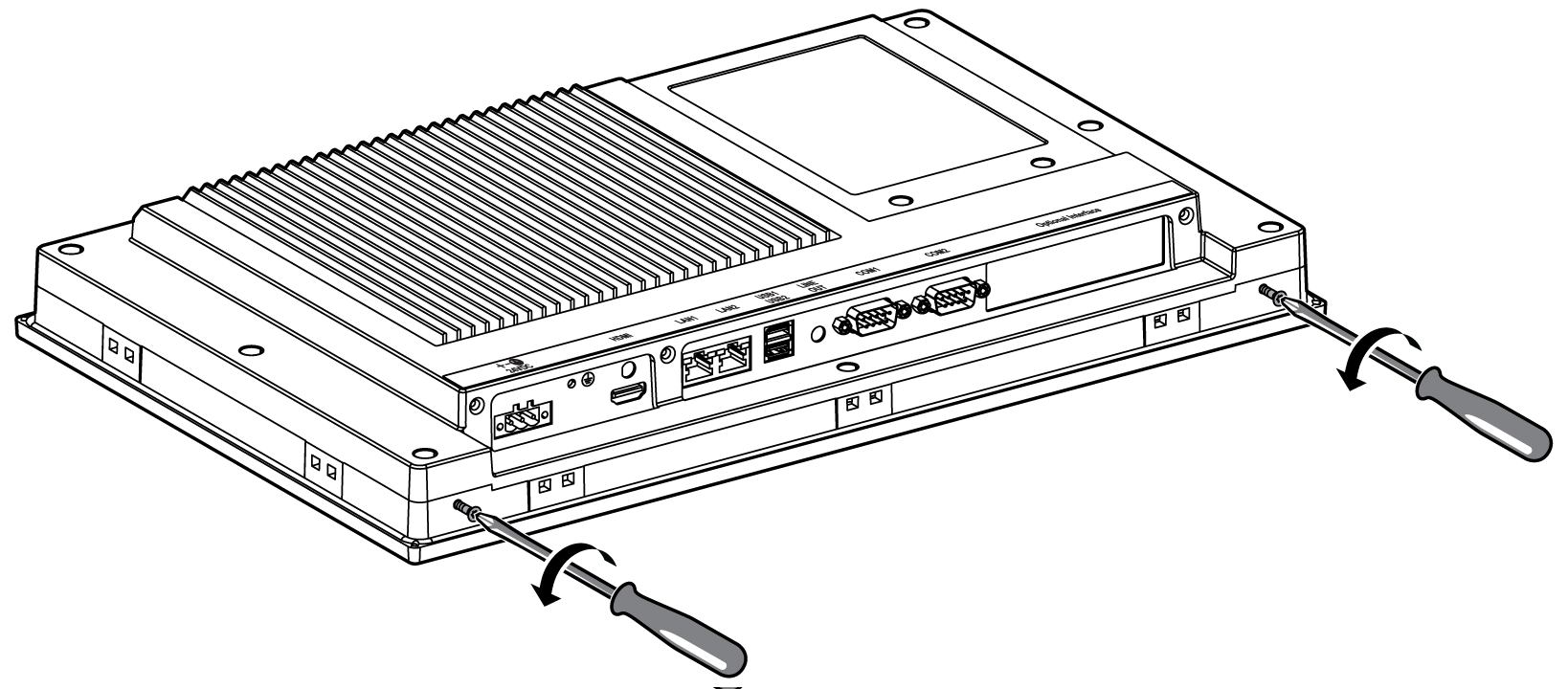

Retirez les 2 vis de la partie inférieure de l'unité S-Panel PC :

3

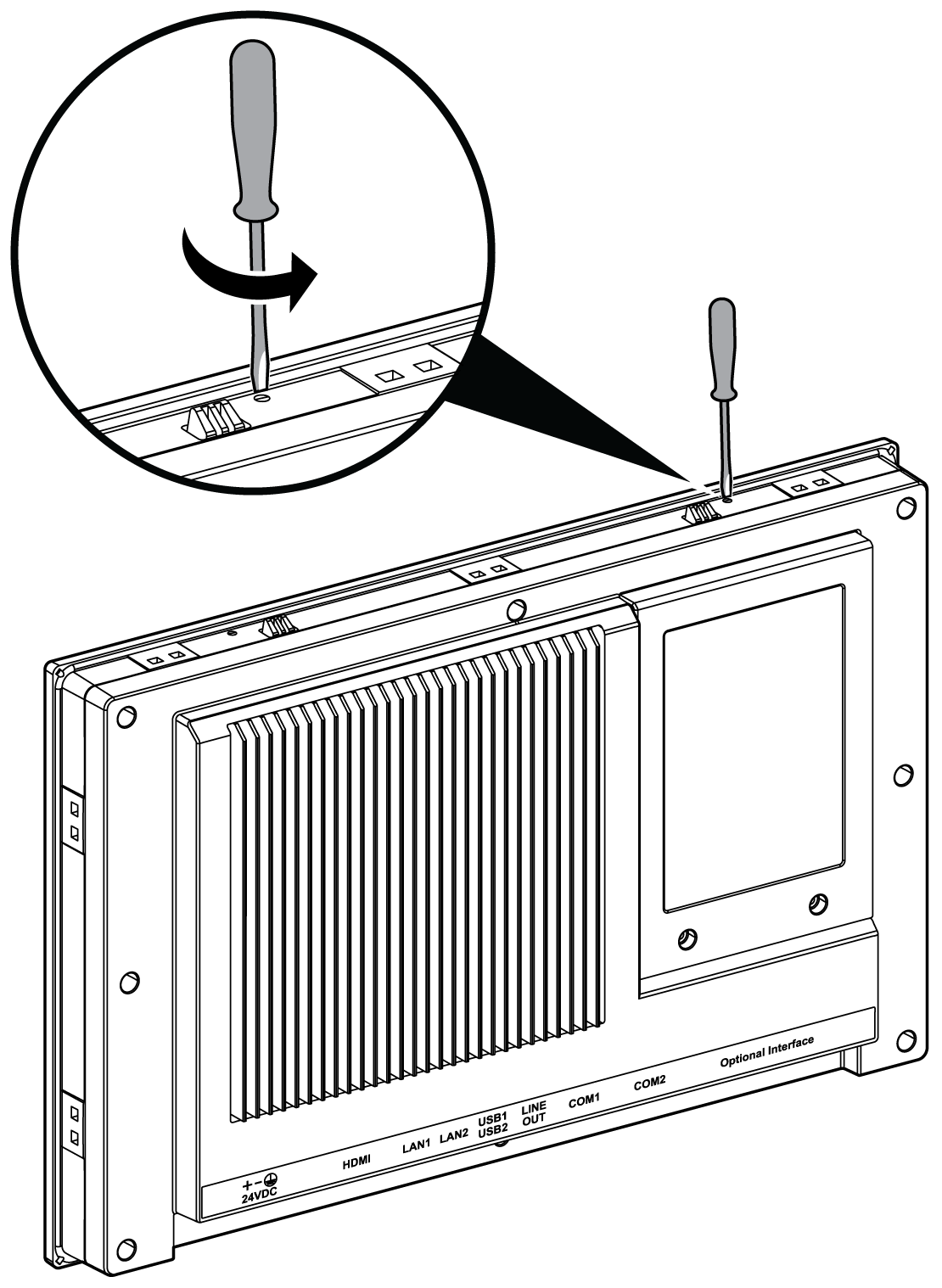

Desserrez le 2 vis cruciformes situées dans la partie supérieure de l'unité S-Panel PC pour soulever le crochet :

4

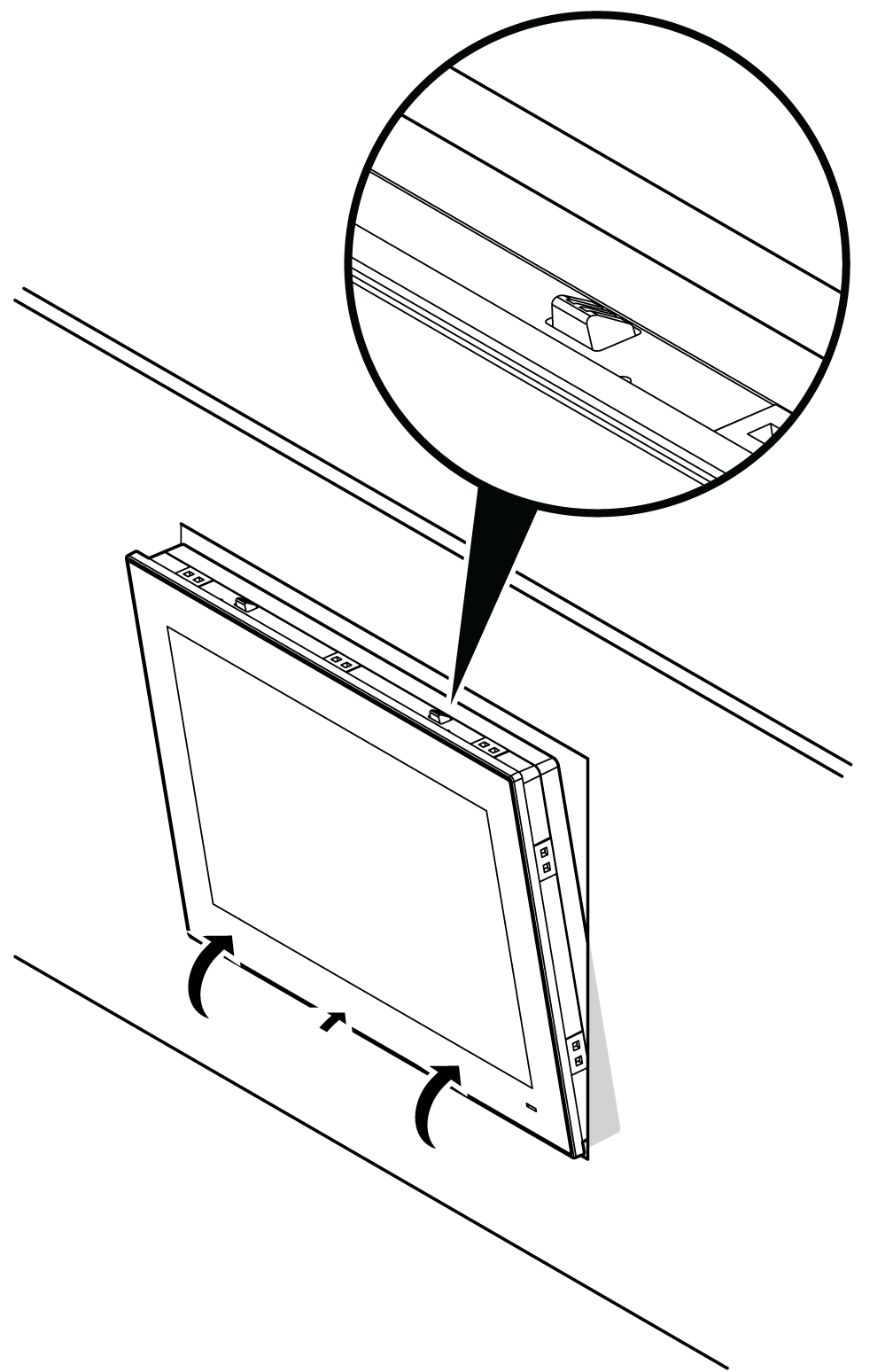

Installez l'unité S-Panel PC dans l'ouverture du panneau et enfoncez-la dans le mur. Le crochet maintient l'unité S-Panel PC contre le mur :

5

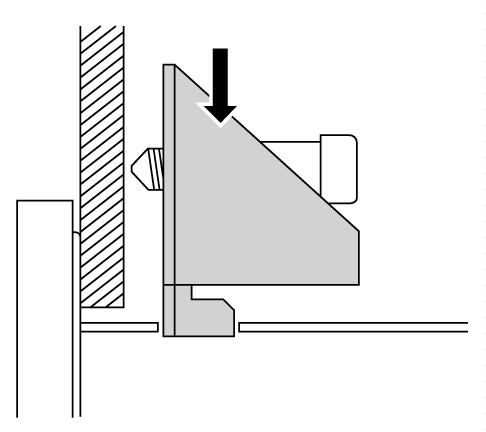

Placez correctement les 10 fixations dans les emplacements de l'unité S-Panel PC :

6

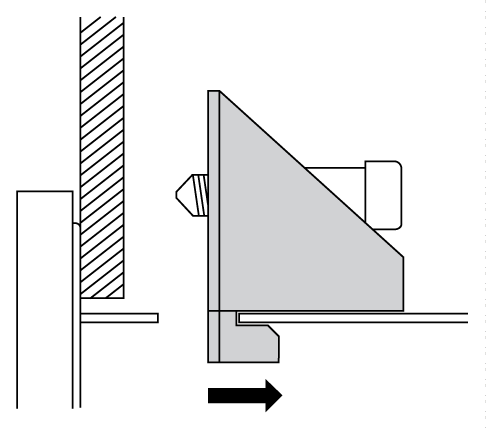

Insérez chaque fixation à l'emplacement approprié et tirez dessus pour l'encastrer à l'arrière du trou de fixation :

7

Serrez toutes les vis cruciformes des fixations de façon à maintenir l'unité S-Panel PC bien en place :

NOTE : Pour garantir un niveau d'étanchéité élevé, utilisez un couple de serrage de 0,5 Nm (4,5 lb-in).

8

L'angle d'inclinaison de l'unité ne doit pas dépasser la valeur définie dans les spécifications de l'orientation lors du montage.

ATTENTION

ELEMENTS TROP SERRES ET DESSERRES

oNe dépassez pas un couple de serrage de 0,5 Nm (4,5 lb-in) lorsque vous serrez les fixations et les vis de l'enceinte, des accessoires ou du bornier. Un serrage excessif des vis peut endommager les fixations de montage.

oLorsque vous vissez ou retirez des vis, veillez à ce qu'elles ne tombent pas dans le châssis du Magelis Industrial PC.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

1

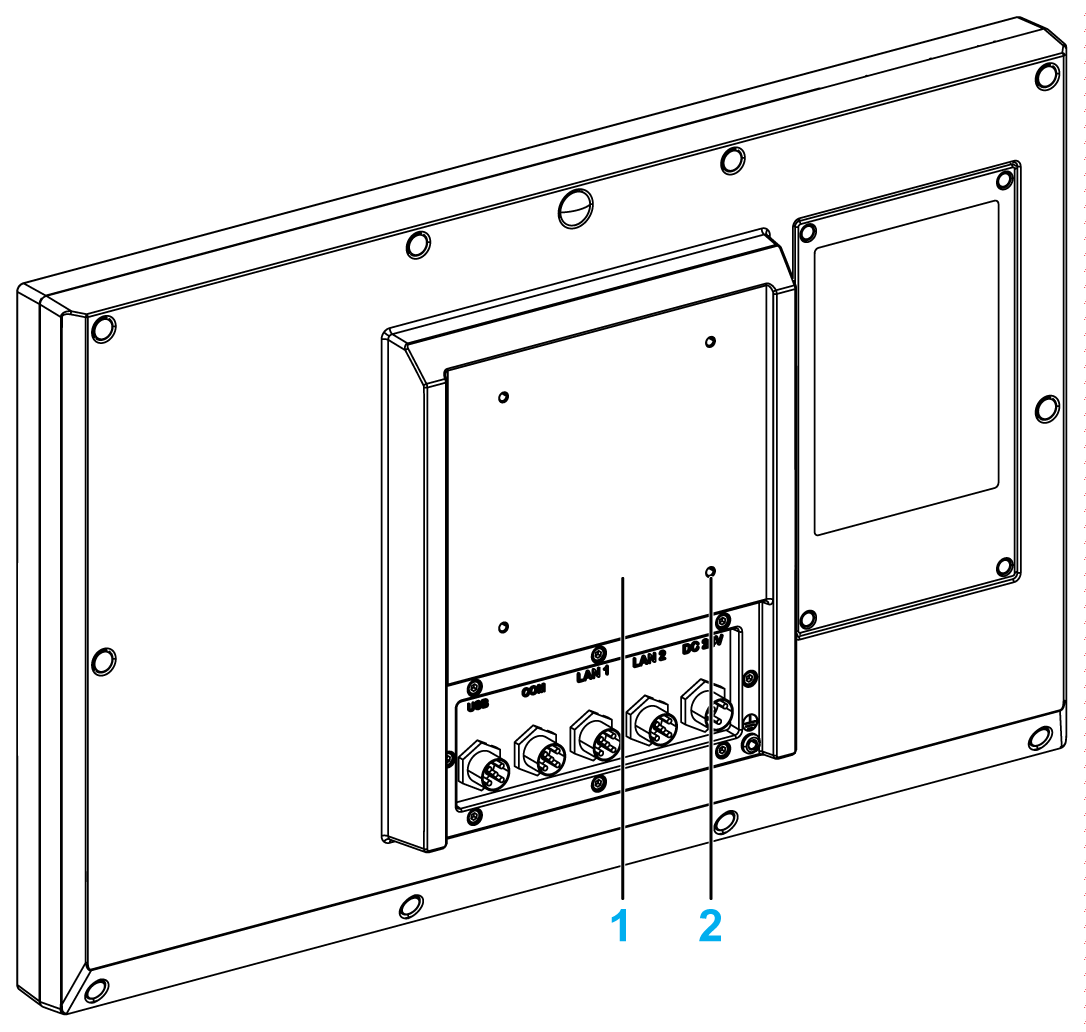

Fixez le kit de montage VESA à l'arrière de l'unité Enclosed PC :

1   Position de la plaque VESA (100 x 100 mm)

2   4 vis de montage VESA pour la fixation

2

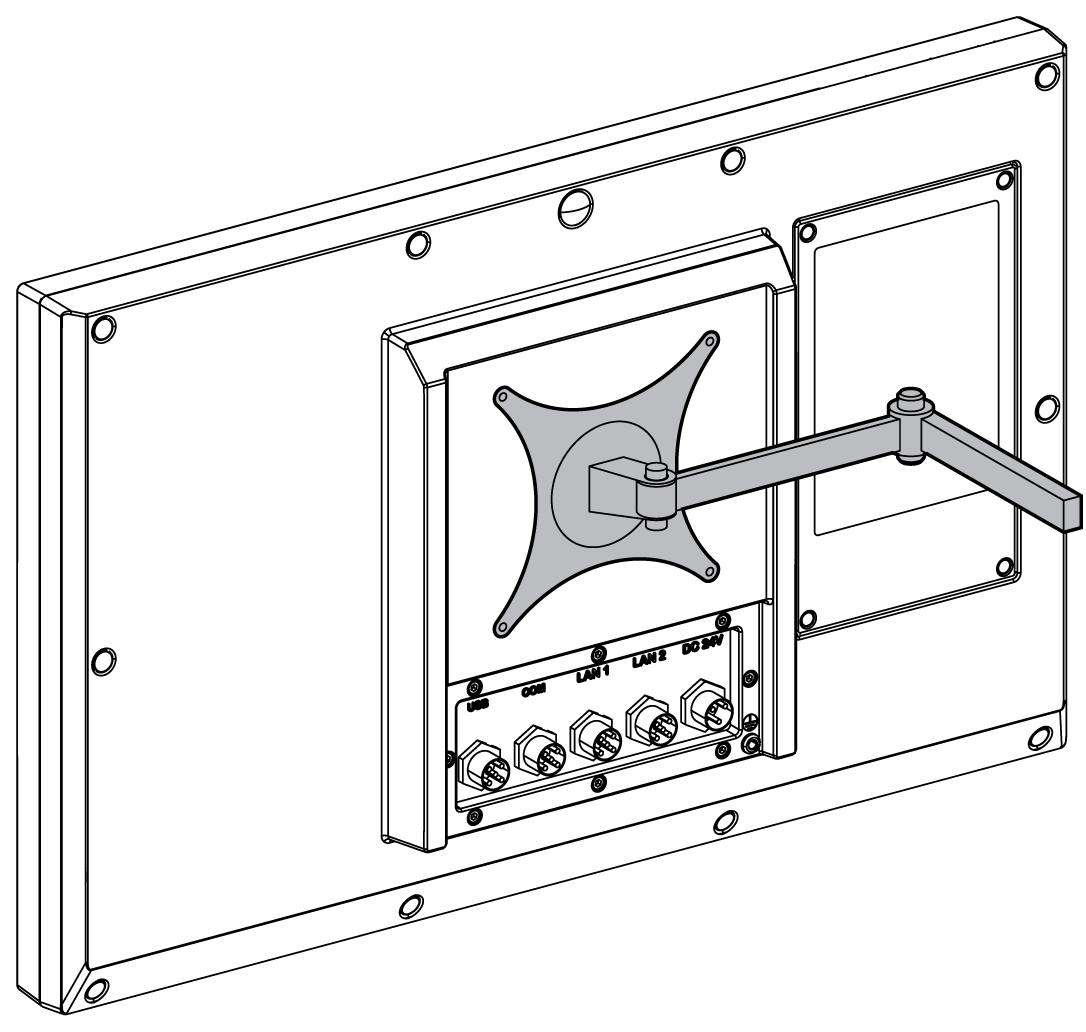

L'angle d'inclinaison de l'unité ne doit pas dépasser la valeur définie dans les spécifications de l'orientation lors du montage.
