Ajout d'un DTM Modbus TCP ou EtherNet/IP

Description

Pour ajouter un DTM au contrôleur, sélectionnez l'équipement pris en charge voulu dans le Catalogue de matériels et faites-le glisser jusqu'à l'arborescence Equipements, sur l'un des nœuds en surbrillance, puis sélectionnez le nom de DTM approprié.

Pour plus d'informations sur l'ajout d'un équipement à votre projet, consultez :

• Utilisation de la méthode glisser-déposer

• Utilisation du Menu contextuel ou du bouton Plus

NOTE : Le gestionnaire de protocoles correspondant est ajouté automatiquement au port Ethernet (l'ajout manuel est également possible).

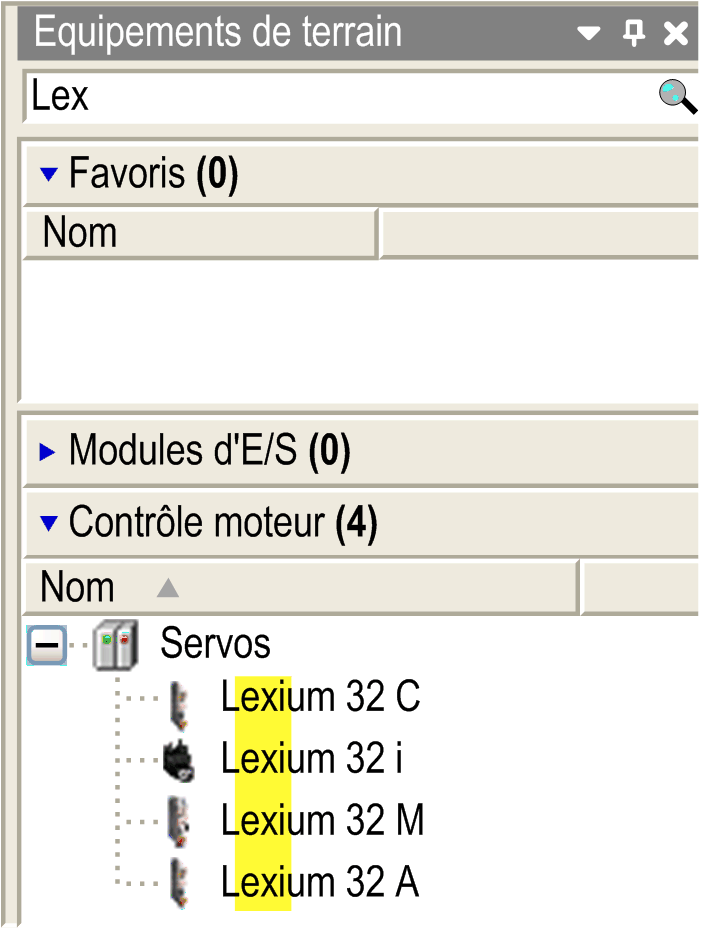

Vous pouvez utiliser la fonction de recherche G-SE-0028144.1_2.jpg du Catalogue de matériels pour filtrer les équipements :

Equipements pris en charge

Le tableau suivant répertorie les équipements pris en charge :

Equipement pris en charge	Nom DTM	Modbus TCP	EtherNet/IP
Altivar 320	Altivar 320	Oui	Oui
Altivar 340	Altivar 340	Oui	Oui
Altivar 6•• ⁽¹⁾	Altivar 6••	Oui	Oui
Altivar 9••	Altivar 9••	Oui	Oui
Lexium 32 M	Lexium 32 M	Oui	Oui
Harmony XB5R	ZBRN1	Oui	Non
(1) Cette liste n'inclut pas Altivar 61.

NOTE : Certains DTM tiers peuvent également être pris en charge s'ils disposent de fonctionnalités de communication Modbus TCP.

Compatibilité des DTM Modbus TCP et EtherNet/IP

Les contrôleurs TM251MESE, TM241CE24• et TM241CE40• prennent en charge les DTM Modbus TCP et EtherNet/IP sur le port Ethernet industriel.

Gestionnaire Ethernet Industriel

Le gestionnaire Ethernet industriel est un nœud obligatoire dans une configuration Modbus TCP ou EtherNet/IP avec des DTM.

NOTE : Pour plus d'informations sur la configuration du gestionnaire Ethernet industriel, consultez la section Configuration du gestionnaire Ethernet industriel.
