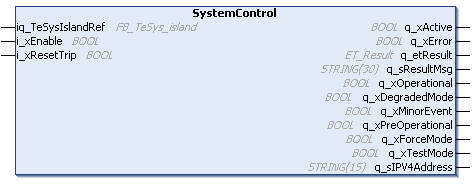

Type :

Bloc fonction

Disponible à partir de :

V2.0.3.0

iq_TeSysIslandRef

FB_TeSys_island

Référence à l’équipement TeSys island.

i_xEnable

BOOL

Un front montant sur l'entrée i_xEnable lance l’échange des données cycliques entre le bloc fonction et l’avatar sélectionné. Tant que i_xEnable a la valeur TRUE, les données cycliques sont échangées lors de chaque cycle du contrôleur. Un front descendant sur l'entrée i_xEnable arrête l'échange de données. Consultez la section Fonctionnement des blocs fonction avec l’entrée i_xEnable.

i_xResetTrip

BOOL

Déclenche la réinitialisation des déclenchements de tous les avatars configurés.

q_xActive

BOOL

Si le bloc fonction est actif, cette sortie est TRUE.

q_xError

BOOL

Si cette sortie est TRUE, une erreur a été détectée. Pour plus d'informations, reportez-vous à q_etResult et q_etResultMsg.

q_etResult

ET_Result

Fournit des informations de diagnostic et d'état sous la forme d'une valeur numérique.

q_sResultMsg

STRING[30]

Fournit des informations de diagnostic et d'état sous la forme d'un message textuel.

q_xOperational

BOOL

Si cette sortie est réglée sur TRUE, l’avatar du système est en mode Opérationnel.

Pour des informations détaillées sur les états des machines, consultez le document TeSys island - Guide d'utilisation.

q_xDegradedMode

BOOL

Si cette sortie est réglée sur TRUE, l’avatar du système est en mode Dégradé.

q_xMinorEvent

BOOL

Si cette sortie est réglée sur TRUE, l’avatar du système est en mode Evénement mineur.

q_xPreoperational

BOOL

Si cette sortie est réglée sur TRUE, l’avatar du système est en mode Préopérationnel.

q_xForceMode

BOOL

Si cette sortie est réglée sur TRUE, l’avatar du système est en mode Forcer.

q_xTestMode

BOOL

Si cette sortie est réglée sur TRUE, l’avatar du système est en mode Tester.

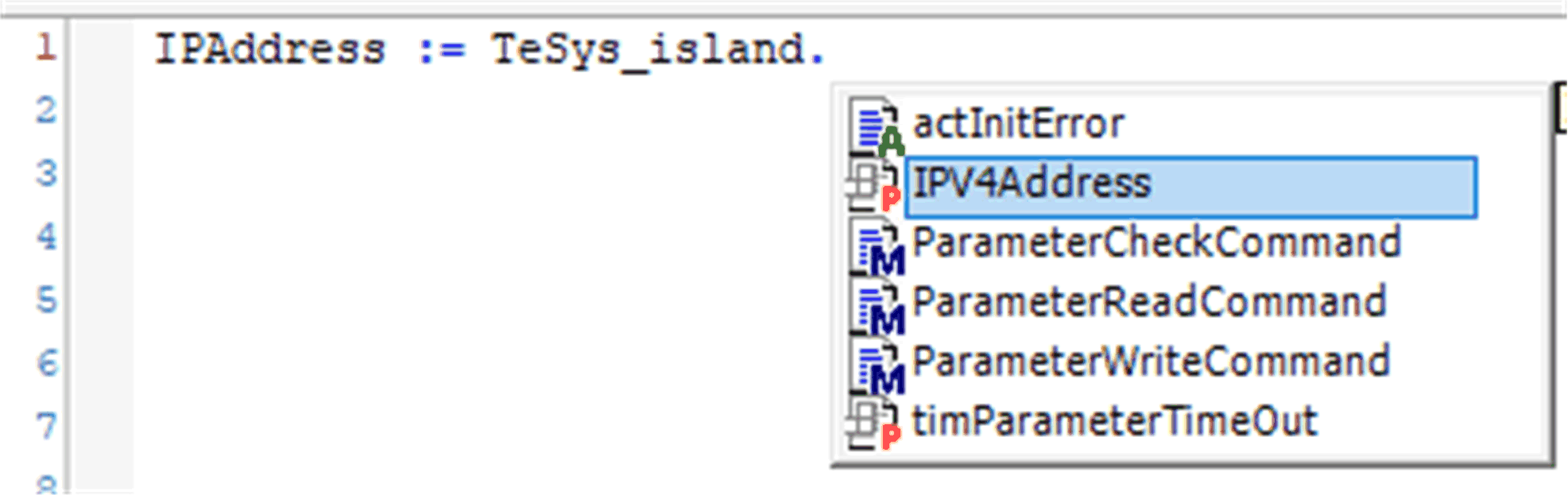

q_sIPV4Address

STRING[15]

Adresse IP du coupleur de bus (lue à partir de l’équipement TeSys island dans le logiciel EcoStruxure Machine Expert lors de l’initialisation).
