Identification des pièces

HMIGK2310/5310

A : Touches de fonction dynamiques^*1

B : Voyant d’état

C : Touches de fonction statiques^*1

D : Touches de curseur

E : Pointeur de souris^*2

F : Clavier alphanumérique



*1 Les touches de fonction exécutent les opérations définies dans votre logiciel d’édition d’écrans. Pour plus d’informations, consultez le manuel connexe.

*2 Le pointeur de souris permet de contrôler le curseur et d’activer les objets sur le terminal. Pour déplacer le curseur : Poussez-le dans la direction souhaitée. Pour activer un objet : Positionnez le curseur sur un objet et appuyez sur le bouton droit ou gauche du pointeur de souris.

NOTE : Pour plus d’informations sur les paramètres et les opérations de touche, consultez le manuel de votre logiciel d’éditions d’écrans.

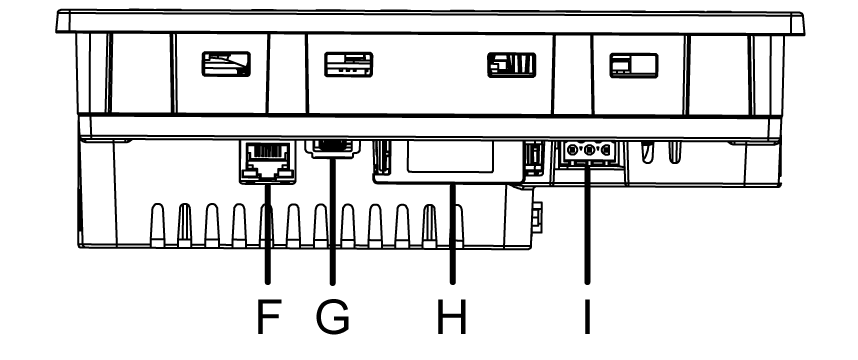

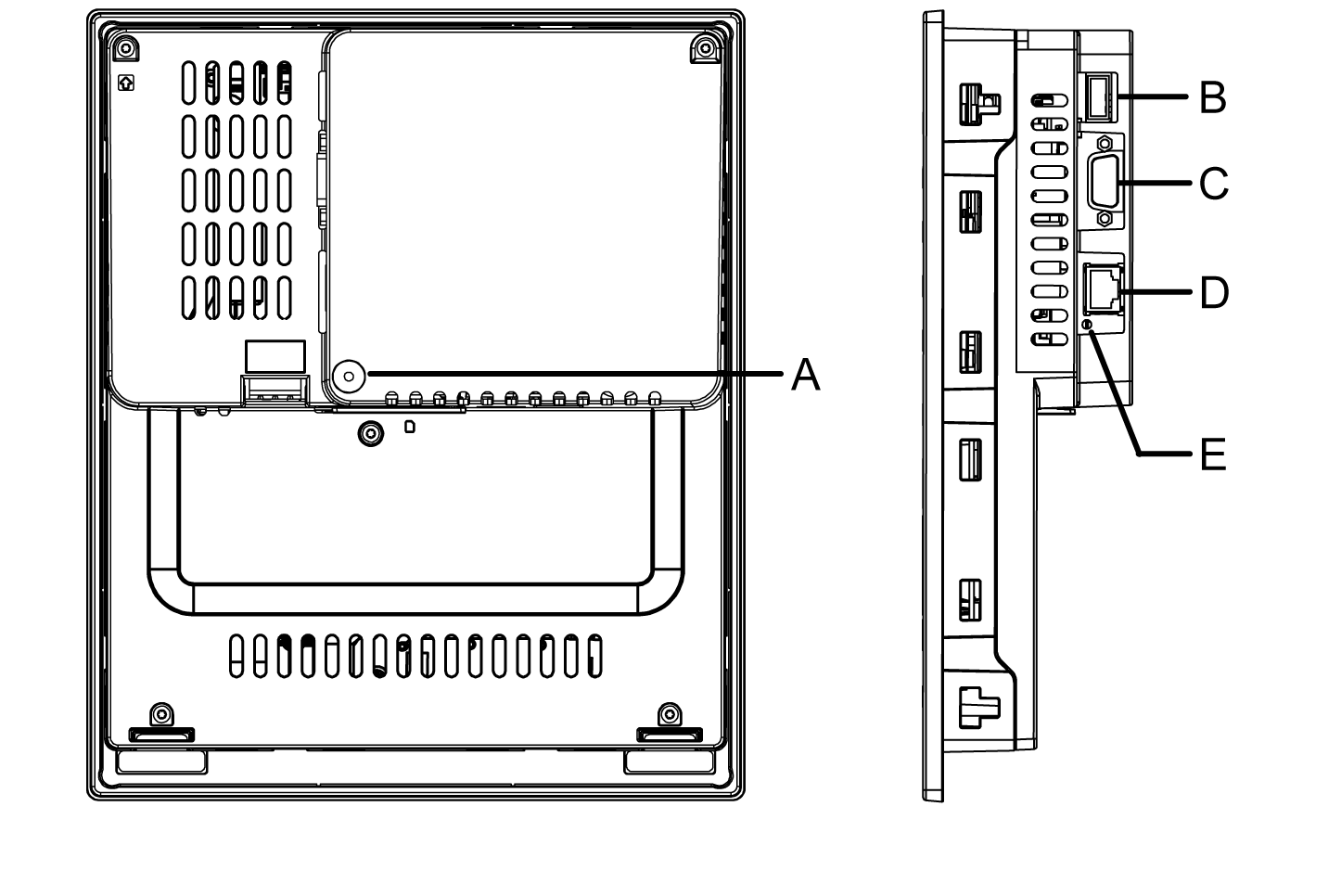

HMIGK2310

A : Voyant d’accès à la carte SD^*1

B : Interface USB (Type A) (USB1)^*2

C : Interface série (COM1)^*2 : RS-232C

D : Interface série (COM2)^*2 : RS-485

E : Voyant COM2^*1

F : Interface Ethernet (ETHERNET)^*2

G : Interface USB (mini-B) (USB2)^*2

H : Couvercle de carte SD/batterie

I : Connecteur de la prise d’alimentation



*1 Consultez Indications de voyant.

*2 Consultez Spécifications d’interface.

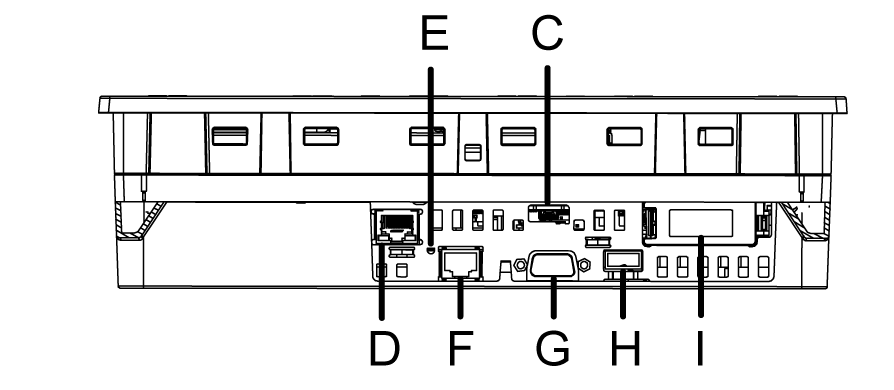

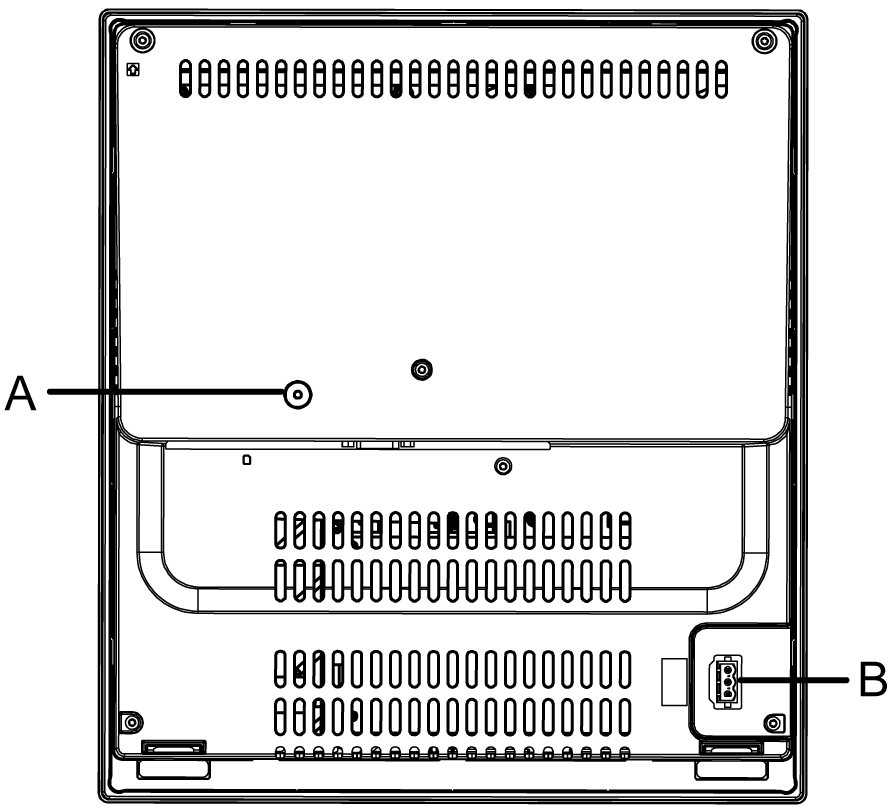

HMIGK5310

A : Voyant d’accès à la carte SD^*1

B : Connecteur de fiche d’alimentation

C : Interface USB (mini-B) (USB2)^*2

D : Interface Ethernet (ETHERNET)^*2

E : Voyant COM2^*1

F : Interface série (COM2)^*2 : RS-485

G : Interface série (COM1)^*2 : RS-232C

H : Interface USB (Type A) (USB1)^*2

I : Couvercle de carte SD/batterie



*1 Consultez Indications de voyant.

*2 Consultez Spécifications d’interface.
