Identification et fonctions des pièces
Identification et fonctions des pièces

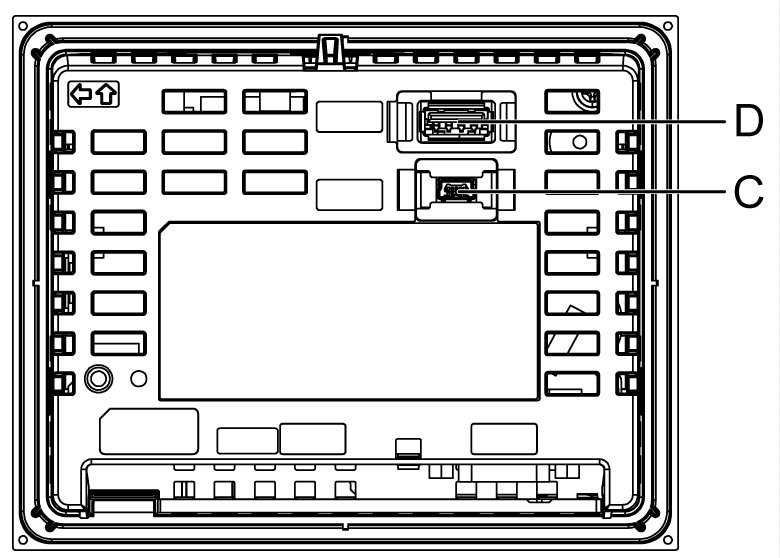

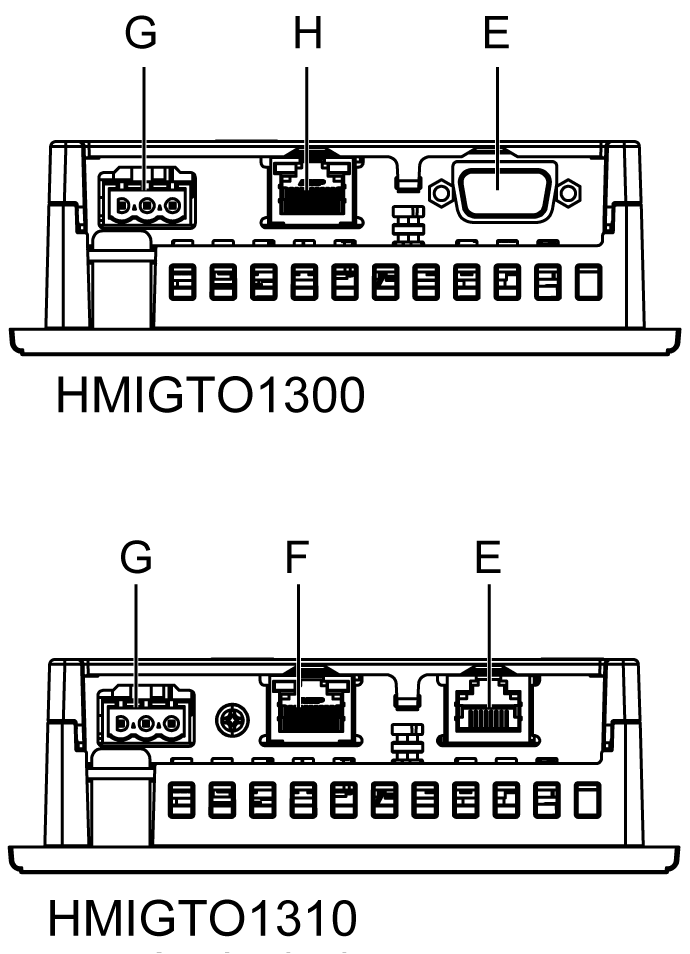

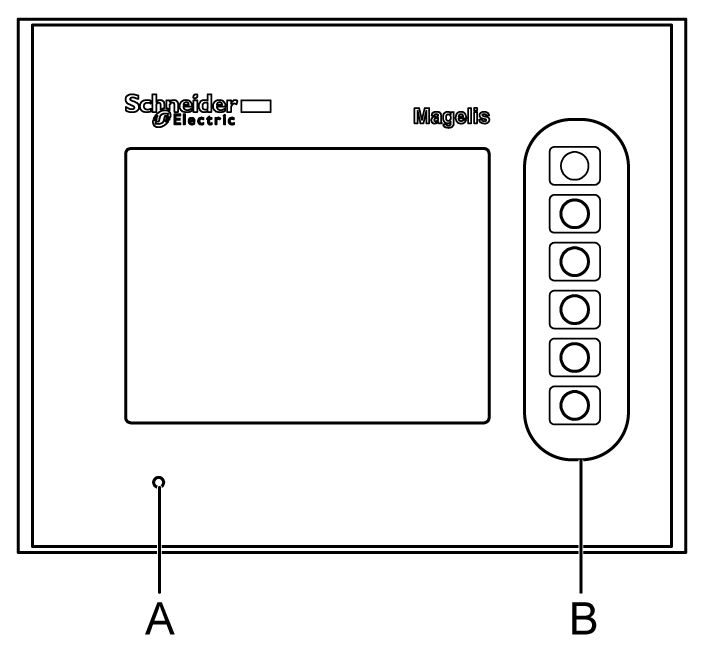

Identification des pièces du HMIGTO1300/1310
|
Face |
HMIGTO1300/1310 |
|---|---|
|
Avant |
|
|
Arrière |
|
|
Dessous |
|
|
Pièce |
Nom |
Description |
|---|---|---|
|
A |
Voyant d'état |
*1 |
|
B |
Touches de fonction |
Six touches (F1 à F6). Vous pouvez définir la fonction de chacune à l'aide de Vijeo Designer. |
|
C |
Interface USB (mini-B) |
1 interface conforme USB 2.0 (mini-B). Distance de communication : 5 m max. |
|
D |
Interface USB (Type A) |
1 interface conforme USB 2.0 (Type A). Tension d'alimentation : 5 VCC +/- 5 %. Courant de sortie : 500 mA max. Distance de communication : 5 m max. |
|
E |
Interface série (COM1) |
HMIGTO1300 : interface série RS-232C. Connecteur : 1 fiche D-Sub 9 broches. HMIGTO1310 : interface série RS-232C/485. (Le protocole de communication peut être changé depuis le logiciel.) Connecteur : prise modulaire (RJ45). |
|
F |
Interface Ethernet*2 |
Interface de transmission Ethernet (10BASE-T/100BASE-TX) Connecteur : 1 prise modulaire (RJ45). Il n'y a pas d'interface Ethernet sur l'équipement HMIGTO1300. |
|
G |
Connecteur de la fiche d'alimentation |
- |
|
H |
Interface série (COM2) |
HMIGTO1300 : interface série RS-485. Connecteur : 1 prise modulaire (RJ45). |
*1 Signification du voyant d'état :
|
Couleur |
Indicateur |
Description |
|---|---|---|
|
Vert |
Allumé |
En fonctionnement |
|
Orange |
Clignotant |
Logiciel en cours de démarrage |
|
Rouge |
Allumé |
Sous tension |
|
- |
Eteint |
Hors tension |
*2 Signification des voyants Ethernet :
|
|
Couleur |
Indicateur |
Description |
|---|---|---|---|
|
Vert (Active) |
Clignotant |
Transmission de données en cours |
|
Eteint |
Aucune transmission de données |
||
|
Vert (Link) |
Allumé |
Transmission de données en cours sur 10BASE-T/100BASE-TX |
|
|
Eteint |
Aucune connexion ou échec de transmission |

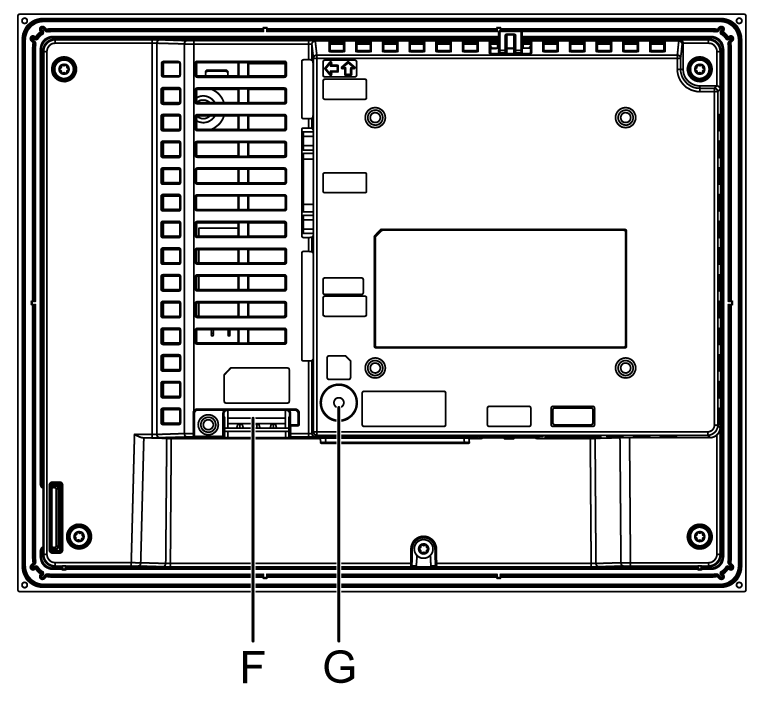

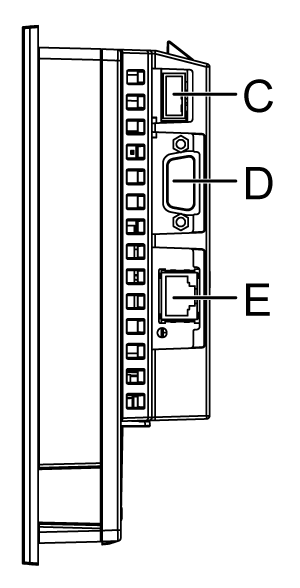

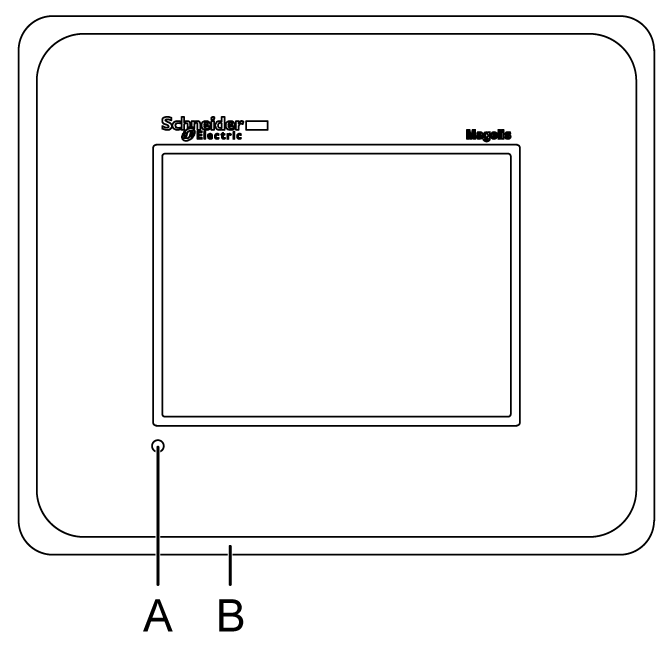

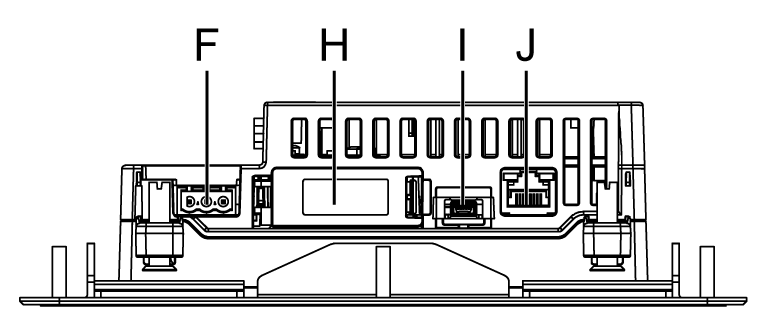

Identification des pièces du HMIGTO2300/2310/2315
|

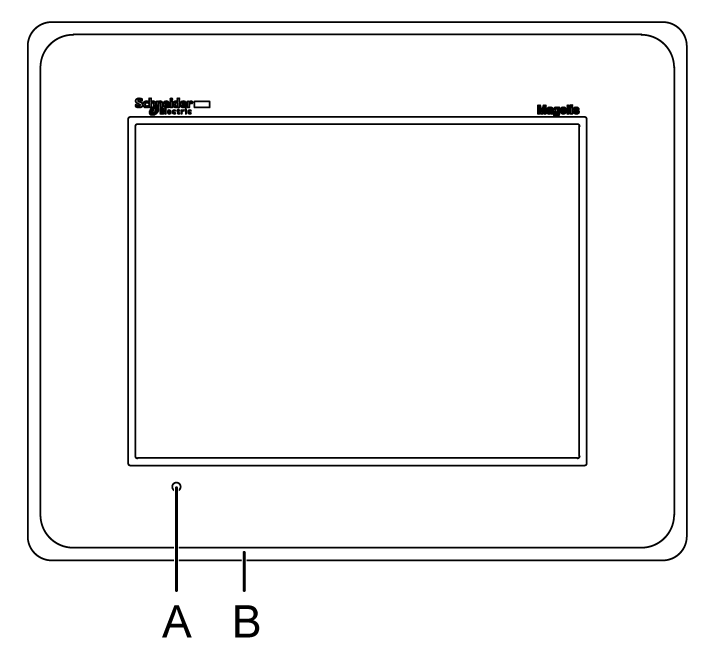

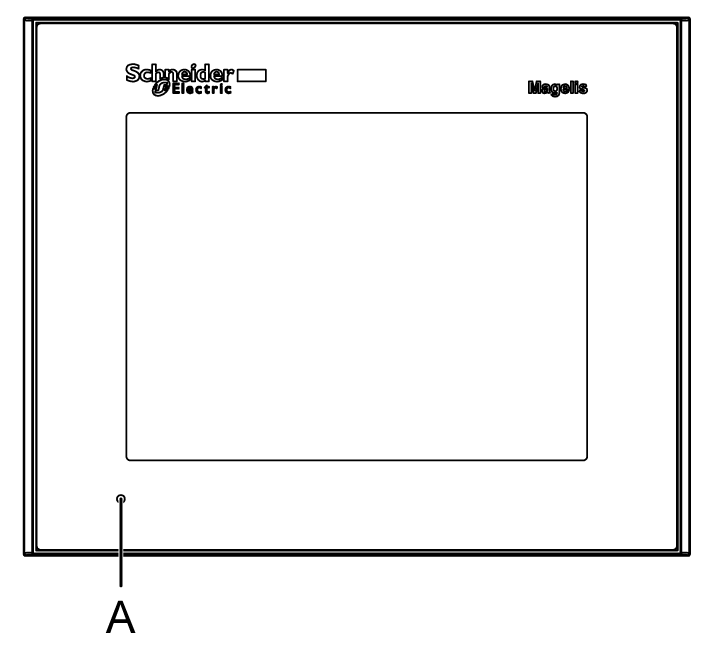

Face |
HMIGTO2300 / HMIGTO2310 |
HMIGTO2315 |
|---|---|---|
|
Avant |
|
|
|

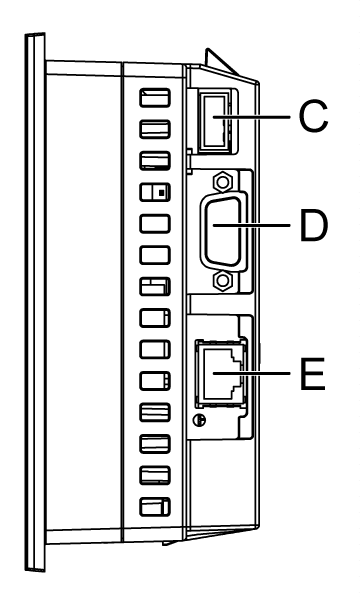

Droite |
|
|
|

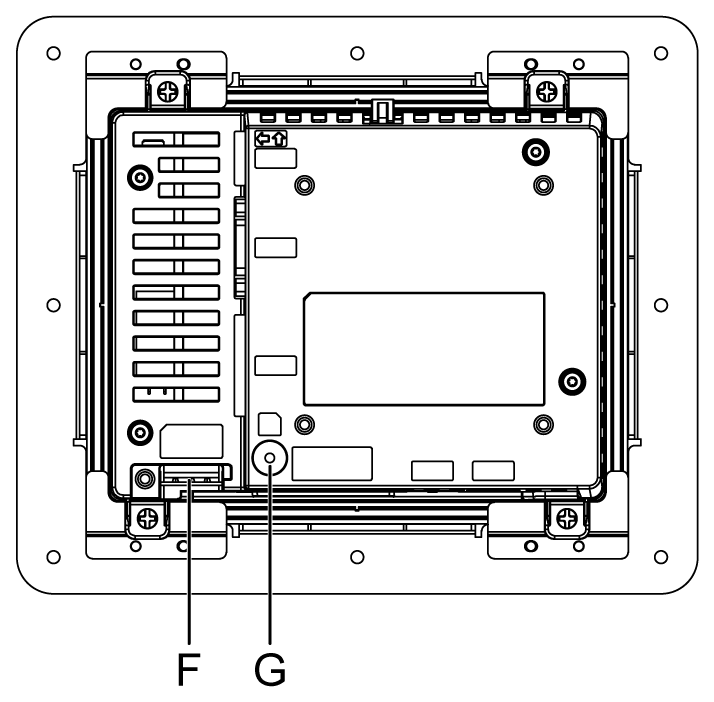

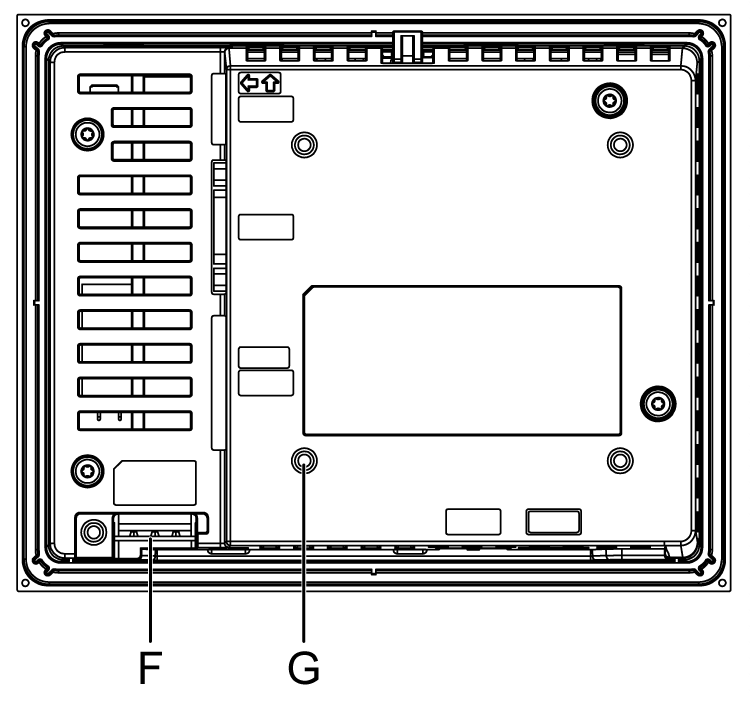

Arrière |
|
|
|

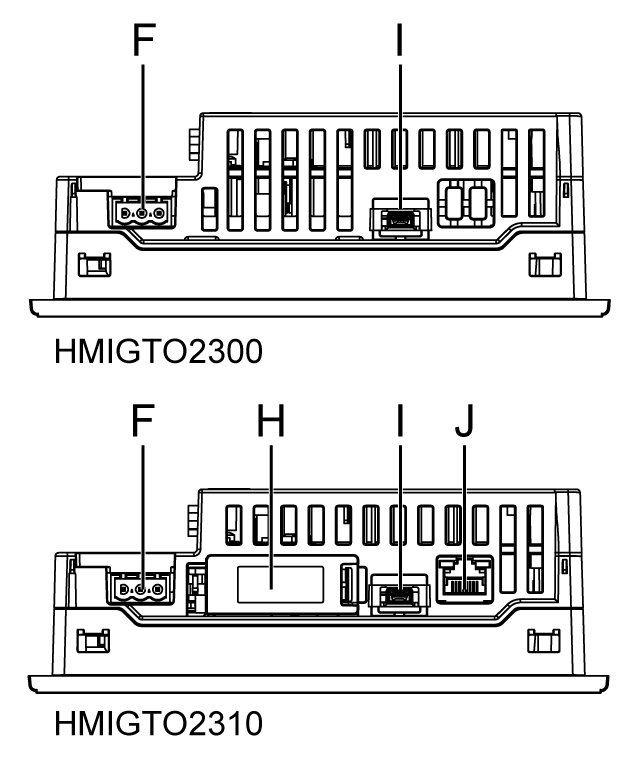

Dessous |
|
|
|
Pièce |
Nom |
Description |
|---|---|---|
|
A |
Voyant d'état |
*1 |
|
B |
Boîtier en acier inoxydable (304) |
HMIGTO2315 uniquement. |
|
C |
Interface USB (Type A) |
1 interface conforme USB 2.0 (Type A). Tension d'alimentation : 5 VCC +/- 5 %. Courant de sortie : 500 mA max. Distance de communication : 5 m max. |
|
D |
Interface série (COM1) |
Interface série RS-232C. Connecteur : 1 fiche D-Sub 9 broches. |
|
E |
Interface série (COM2)*2 |
Interface série RS-485. Connecteur : prise modulaire (RJ45). |
|
F |
Connecteur de la fiche d'alimentation |
- |
|
G |
Voyant d'accès à la carte SD*3 |
Ce voyant s'allume lorsque la carte SD est insérée. Pour plus d'informations, reportez-vous à la section Insertion/Retrait de la carte SD. NOTE : Le voyant d'accès à la carte SD n'est pas disponible sur l'équipement HMIGTO2300. |
|
H |
Capot d'interface de la carte SD/Capot d'insertion de la batterie de rechange |
Pour savoir comment ouvrir le capot et insérer ou retirer la carte SD, reportez-vous à la section Insertion/Retrait de la carte SD. Pour savoir comment ouvrir le capot et remplacer la batterie, reportez-vous à la section Remplacement de la batterie primaire. NOTE : Il n'y a pas de capot sur l'équipement HMIGTO2300. |
|
I |
Interface USB (mini-B) |
1 interface conforme USB 2.0 (mini-B). Distance de communication : 5 m max. |
|
J |
Interface Ethernet*4 |
Interface de transmission Ethernet (10BASE-T/100BASE-TX) Connecteur : 1 prise modulaire (RJ45). NOTE : Il n'y a pas d'interface Ethernet sur l'équipement HMIGTO2300. |
*1 Signification du voyant d'état :
|
Couleur |
Indicateur |
Description |
|---|---|---|
|
Vert |
Allumé |
En fonctionnement |
|
Orange |
Clignotant |
Logiciel en cours de démarrage |
|
Rouge |
Allumé |
Sous tension |
|
- |
Eteint |
Hors tension |
*2 Signification du voyant COM2 :
|
Couleur |
Indicateur |
Description |
|---|---|---|
|
Jaune |
Allumé |
Communication (envoi ou réception de données) en cours |
|
Eteint |
Aucune communication |
*3 Signification du voyant d'accès à la carte SD :
|
Couleur |
Indicateur |
Description |
|---|---|---|
|
Vert (Active) |
Allumé |
Carte SD insérée |
|
Eteint |
La carte SD n'est pas insérée ou aucun équipement n'y accède. |
*4 Signification des voyants Ethernet :
|
|
Couleur |
Indicateur |
Description |
|---|---|---|---|
|
|
Vert (Active) |
Clignotant |
Transmission de données en cours |
|
Eteint |
Aucune transmission de données |
||
|
Vert (Link) |
Allumé |
Transmission de données en cours sur 10BASE-T/100BASE-TX |
|
|
Eteint |
Aucune connexion ou échec de transmission |

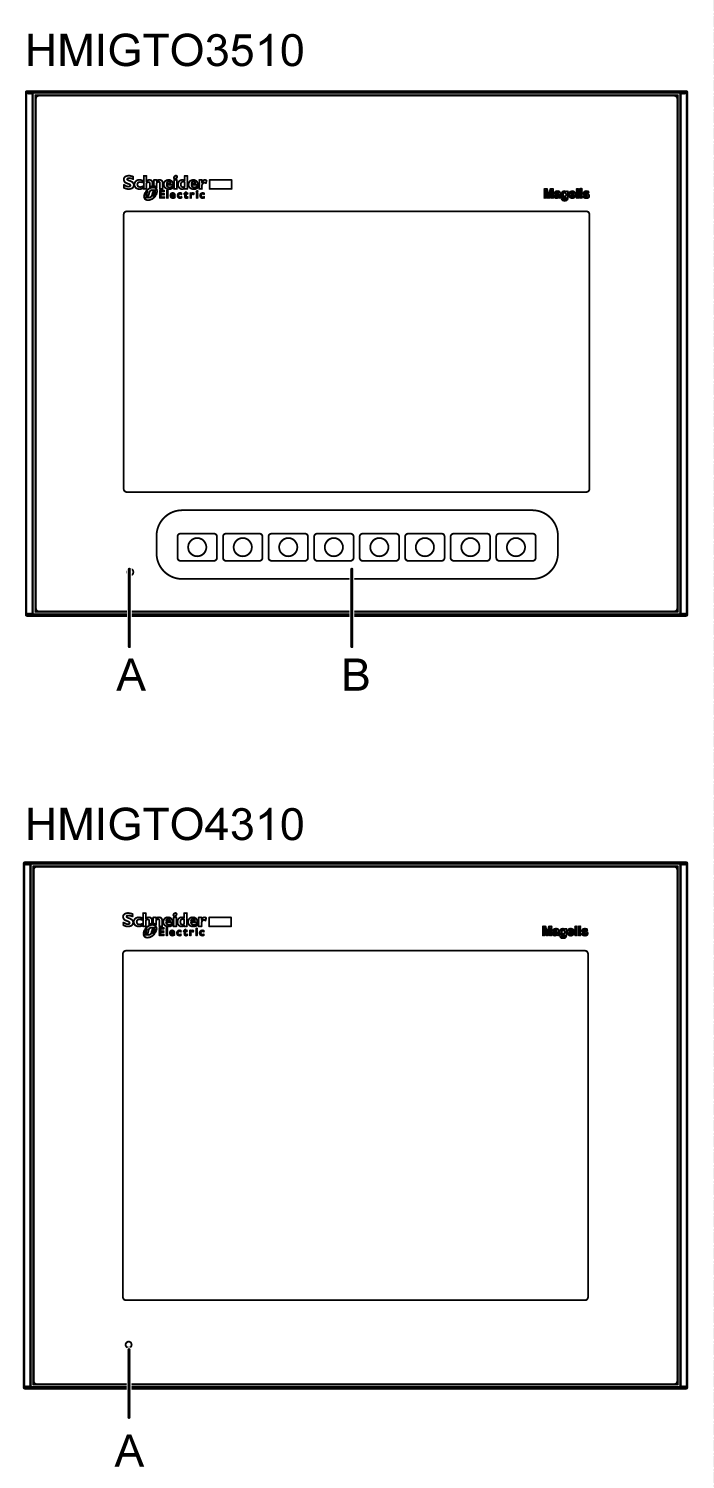

Identification des pièces du HMIGTO3510/4310
|
Face |
HMIGTO3510/4310 |
|---|---|
|
Avant |
|
|

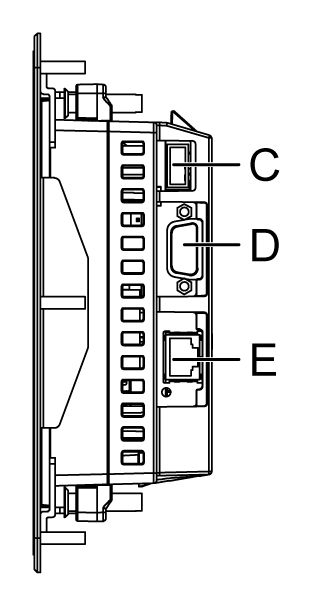

Droite |
|
|
Arrière |
|
|

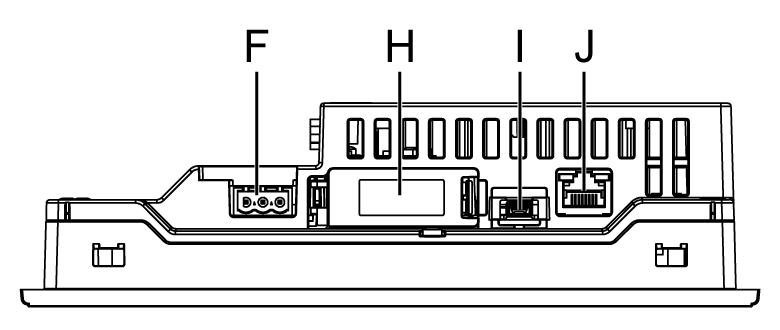

Dessous |
|
|
Pièce |
Nom |
Description |
|---|---|---|
|
A |
Voyant d'état |
*1 |
|
B |
Touches de fonction |
Huit touches (F1 à F8). Vous pouvez définir la fonction de chacune à l'aide de Vijeo Designer. |
|
C |
Interface USB (Type A) |
1 interface conforme USB 2.0 (Type A). Tension d'alimentation : 5 VCC +/- 5 %. Courant de sortie : 500 mA max. Distance de communication : 5 m max. |
|
D |
Interface série (COM1) |
Interface série RS-232C. Connecteur : 1 fiche D-Sub 9 broches. |
|
E |
Interface série (COM2)*2 |
Interface série RS-485. Connecteur : 1 prise modulaire (RJ45). |
|
F |
Connecteur de la fiche d'alimentation |
- |
|
G |
Voyant d'accès à la carte SD*3 |
Ce voyant s'allume lorsque la carte SD est insérée. Pour plus d'informations, reportez-vous à la section Insertion/Retrait de la carte SD. |
|
H |
Capot d'interface de la carte SD/Capot d'insertion de la batterie de rechange |
Pour savoir comment ouvrir le capot et insérer ou retirer la carte SD, reportez-vous à la section Insertion/Retrait de la carte SD. Pour savoir comment ouvrir le capot et remplacer la batterie, reportez-vous à la section Remplacement de la batterie primaire. |
|
I |
Interface USB (mini-B) |
1 interface conforme USB 2.0 (mini-B). Distance de communication : 5 m max. |
|
J |
Interface Ethernet*4 |
Interface de transmission Ethernet (10BASE-T/100BASE-TX) Connecteur : 1 prise modulaire (RJ45). |
*1 Signification du voyant d'état :
|
Couleur |
Indicateur |
Description |
|---|---|---|
|
Vert |
Allumé |
En fonctionnement |
|
Orange |
Clignotant |
Logiciel en cours de démarrage |
|
Rouge |
Allumé |
Sous tension |
|
- |
Eteint |
Hors tension |
*2 Signification du voyant COM2 :
|
Couleur |
Indicateur |
Description |
|---|---|---|
|
Jaune |
Allumé |
Communication (envoi ou réception de données) en cours |
|
Eteint |
Aucune communication |
*3 Signification du voyant d'accès à la carte SD :
|
Couleur |
Indicateur |
Description |
|---|---|---|
|
Vert (Active) |
Allumé |
Carte SD insérée |
|
Eteint |
La carte SD n'est pas insérée ou aucun équipement n'y accède. |
*4 Signification des voyants Ethernet :
|
|
Couleur |
Indicateur |
Description |
|---|---|---|---|
|
|
Vert (Active) |
Clignotant |
Transmission de données en cours |
|
Eteint |
Aucune transmission de données |
||
|
Vert (Link) |
Allumé |
Transmission de données en cours sur 10BASE-T/100BASE-TX |
|
|
Eteint |
Aucune connexion ou échec de transmission |

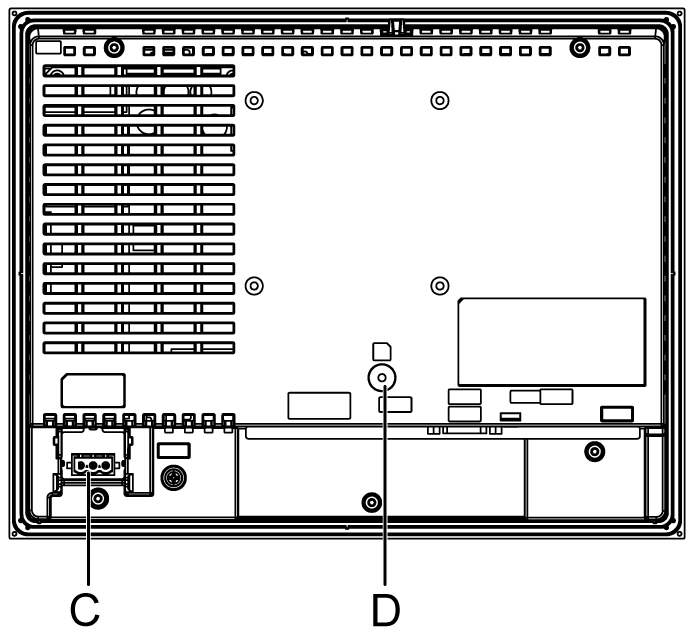

Identification des pièces du HMIGTO5310/5315
|
Face |
HMIGTO5310 |
HMIGTO5315 |
|---|---|---|
|

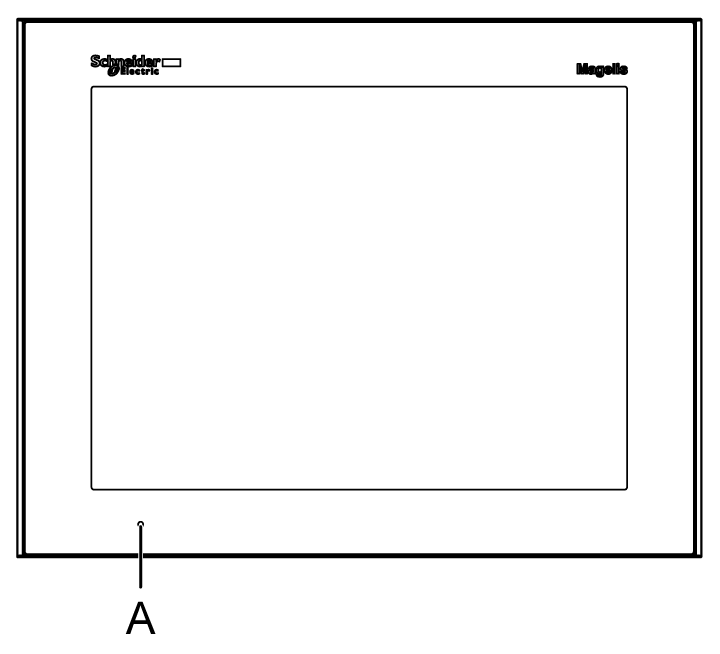

Avant |
|
|
|

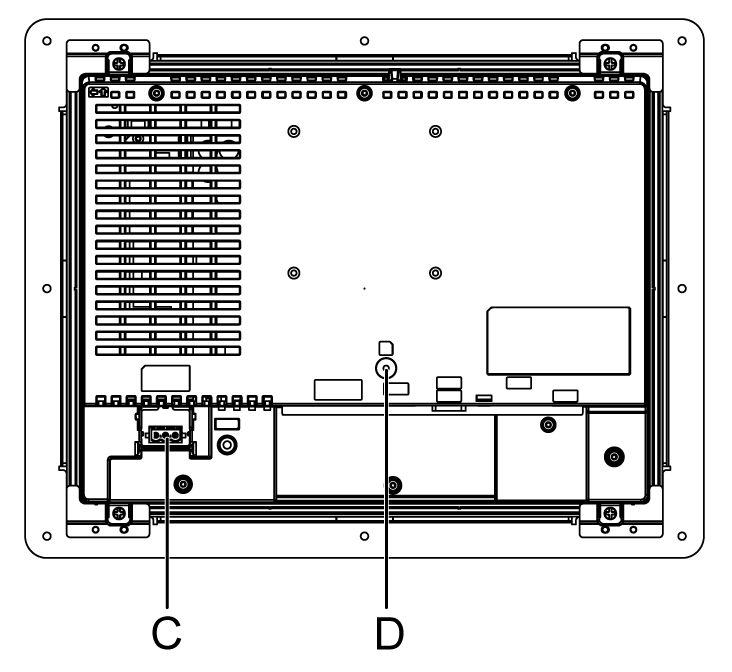

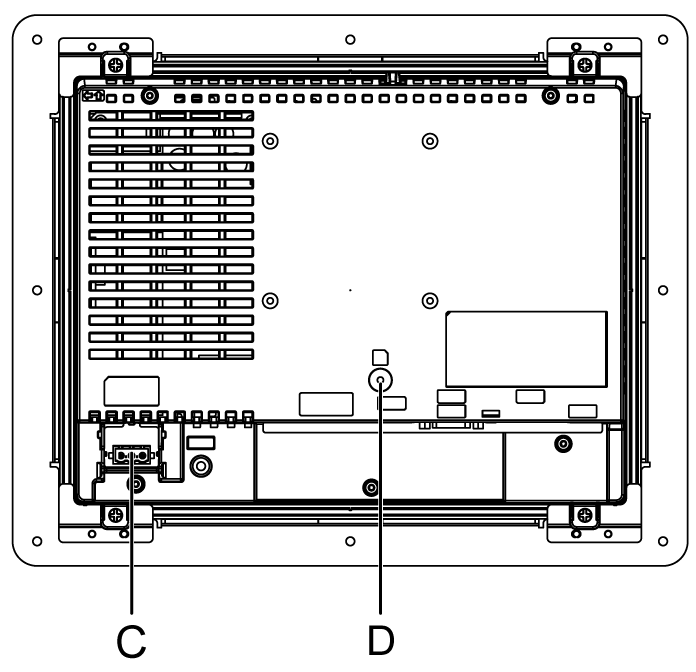

Arrière |
|
|
|

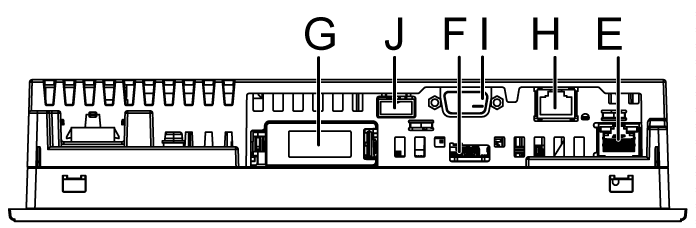

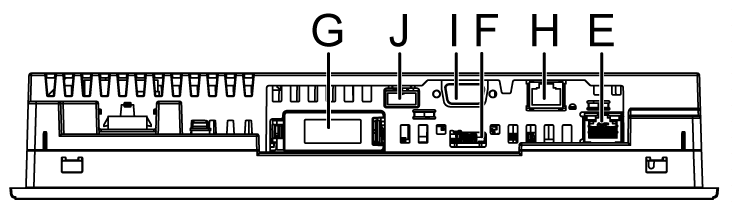

Dessous |
|
|
|
Pièce |
Nom |
Description |
|---|---|---|
|
A |
Voyant d'état |
*1 |
|
B |
Boîtier en acier inoxydable (304) |
HMIGTO5315 uniquement. |
|
C |
Connecteur de la fiche d'alimentation (modèle CC) |
- |
|
D |
Voyant d'accès à la carte SD*2 |
Ce voyant s'allume lorsque la carte SD est insérée. NOTE : Ne retirez ou n'insérez pas la carte SD lorsque le voyant est allumé. Les données qui y sont stockées pourraient être endommagées. |
|
E |
Interface Ethernet*3 |
Interface de transmission Ethernet (10BASE-T/100BASE-TX) Connecteur : 1 prise modulaire (RJ45). |
|
F |
Interface USB (mini-B) |
1 interface conforme USB 2.0 (mini-B). Distance de communication : 5 m max. |
|
G |
Capot d'interface de la carte SD/Capot d'insertion de la batterie de rechange |
Pour savoir comment ouvrir le capot et insérer ou retirer la carte SD, reportez-vous à la section Insertion/Retrait de la carte SD. Pour savoir comment ouvrir le capot et remplacer la batterie, reportez-vous à la section Remplacement de la batterie primaire. |
|
H |
Interface série (COM2)*4 |
Interface série RS-485. Connecteur : prise modulaire (RJ45). |
|
I |
Interface série (COM1) |
Interface série RS-232C. Connecteur : 1 fiche D-Sub 9 broches. |
|
J |
Interface USB (Type A) |
1 interface conforme USB 2.0 (Type A). Tension d'alimentation : 5 VCC +/- 5 %. Courant de sortie : 500 mA max. Distance de communication : 5 m max. |
*1 Signification du voyant d'état :
|
Couleur |
Indicateur |
Description |
|---|---|---|
|
Vert |
Allumé |
En fonctionnement |
|
Orange |
Clignotant |
Logiciel en cours de démarrage |
|
Rouge |
Allumé |
Sous tension |
|
- |
Eteint |
Hors tension |
*2 Signification du voyant d'accès à la carte SD :
|
Couleur |
Indicateur |
Description |
|---|---|---|
|
Vert (Active) |
Allumé |
Carte SD insérée |
|
Eteint |
La carte SD n'est pas insérée ou aucun équipement n'y accède. |

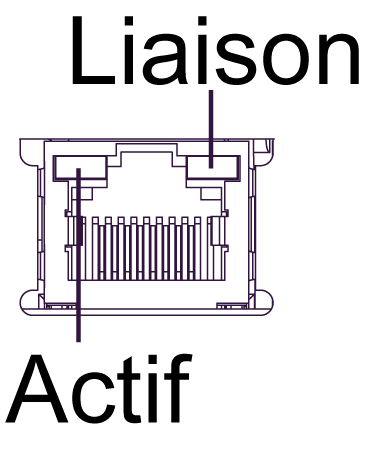

*3 Signification des voyants Ethernet :
|
|
Couleur |
Indicateur |
Description |
|---|---|---|---|
|
|
Vert (Active) |
Clignotant |
Transmission de données en cours |
|
Eteint |
Aucune transmission de données |
||
|
Vert (Link) |
Allumé |
Transmission de données en cours sur 10BASE-T/100BASE-TX |
|
|
Eteint |
Aucune connexion ou échec de transmission |
*4 Signification du voyant COM2 :
|
Couleur |
Indicateur |
Description |
|---|---|---|
|
Jaune |
Allumé |
Communication (envoi ou réception de données) en cours |
|
Eteint |
Aucune communication |

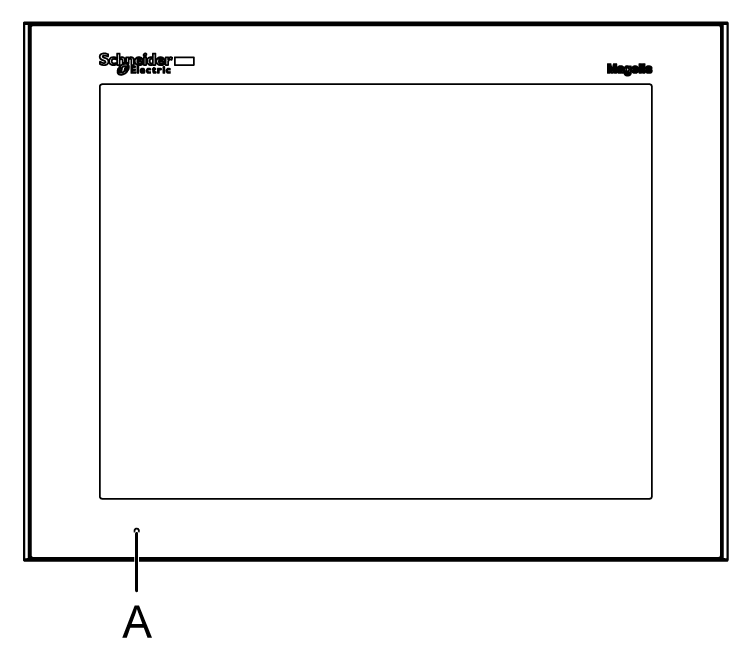

Identification des pièces du HMIGTO6310/6315
|
Face |
HMIGTO6310 |
HMIGTO6315 |
|---|---|---|
|

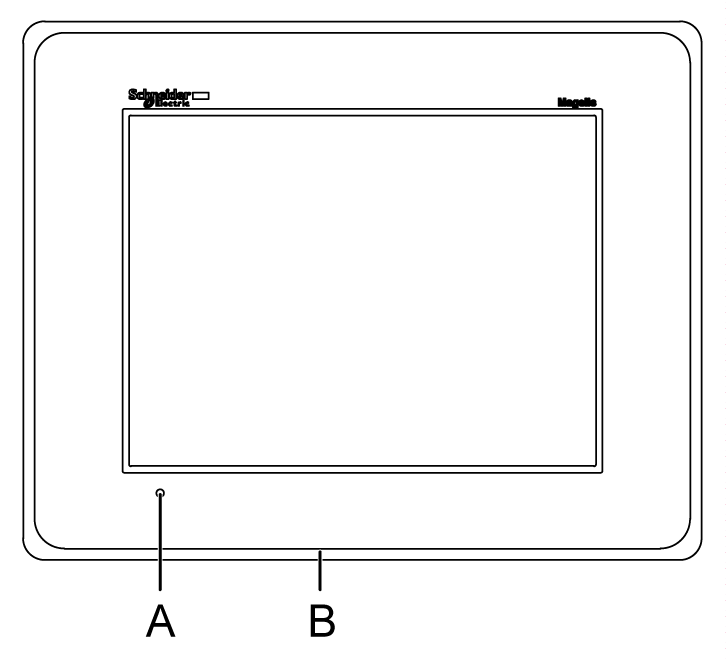

Avant |
|
|
|

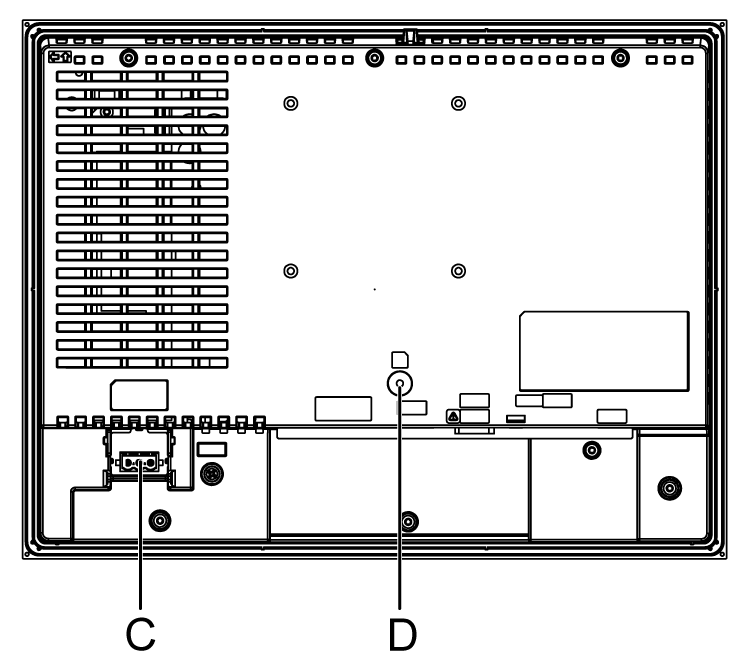

Arrière |
|
|
|

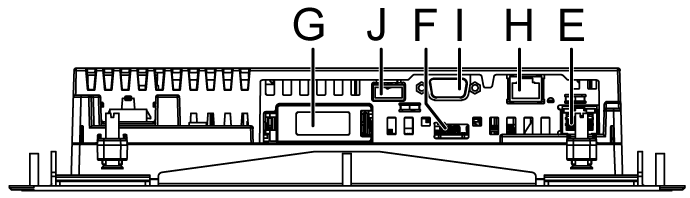

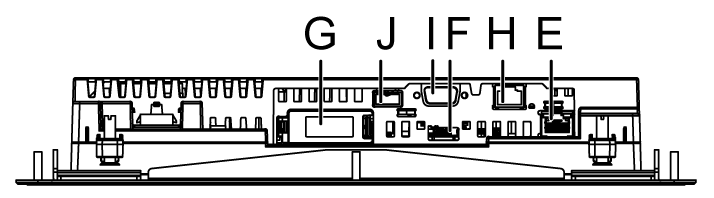

Dessous |
|
|
|
Pièce |
Nom |
Description |
|---|---|---|
|
A |
Voyant d'état |
*1 |
|
B |
Boîtier en acier inoxydable (304) |
HMIGTO6315 uniquement. |
|
C |
Connecteur de la fiche d'alimentation (modèle CC) |
- |
|
D |
Voyant d'accès à la carte SD*2 |
Ce voyant s'allume lorsque la carte SD est insérée. NOTE : Ne retirez ou n'insérez pas la carte SD lorsque le voyant est allumé. Les données qui y sont stockées pourraient être endommagées. |
|
E |
Interface Ethernet*3 |
Interface de transmission Ethernet (10BASE-T/100BASE-TX) Connecteur : 1 prise modulaire (RJ45). |
|
F |
Interface USB (mini-B) |
1 interface conforme USB 2.0 (mini-B). Distance de communication : 5 m max. |
|
G |
Capot d'interface de la carte SD/Capot d'insertion de la batterie de rechange |
Pour savoir comment ouvrir le capot et insérer ou retirer la carte SD, reportez-vous à la section Insertion/Retrait de la carte SD. Pour savoir comment ouvrir le capot et remplacer la batterie, reportez-vous à la section Remplacement de la batterie primaire. |
|
H |
Interface série (COM2)*4 |
Interface série RS-485. Connecteur : prise modulaire (RJ45). |
|
I |
Interface série (COM1) |
Interface série RS-232C. Connecteur : 1 fiche D-Sub 9 broches. |
|
J |
Interface USB (Type A) |
1 interface conforme USB 2.0 (Type A). Tension d'alimentation : 5 VCC +/- 5 %. Courant de sortie : 500 mA max. Distance de communication : 5 m max. |
*1 Signification du voyant d'état :
|
Couleur |
Indicateur |
Description |
|---|---|---|
|
Vert |
Allumé |
En fonctionnement |
|
Orange |
Clignotant |
Logiciel en cours de démarrage |
|
Rouge |
Allumé |
Sous tension |
|
- |
Eteint |
Hors tension |
*2 Signification du voyant d'accès à la carte SD :
|
Couleur |
Indicateur |
Description |
|---|---|---|
|
Vert (Active) |
Allumé |
Carte SD insérée |
|
Eteint |
La carte SD n'est pas insérée ou aucun équipement n'y accède. |
*3 Signification des voyants Ethernet :
|
|
Couleur |
Indicateur |
Description |
|---|---|---|---|
|
|
Vert (Active) |
Clignotant |
Transmission de données en cours |
|
Eteint |
Aucune transmission de données |
||
|
Vert (Link) |
Allumé |
Transmission de données en cours sur 10BASE-T/100BASE-TX |
|
|
Eteint |
Aucune connexion ou échec de transmission |
*4 Signification du voyant COM2 :
|
Couleur |
Indicateur |
Description |
|---|---|---|
|
Jaune |
Allumé |
Communication (envoi ou réception de données) en cours |
|
Eteint |
Aucune communication |
