Pièce
|
Nom
|
Description
|
|

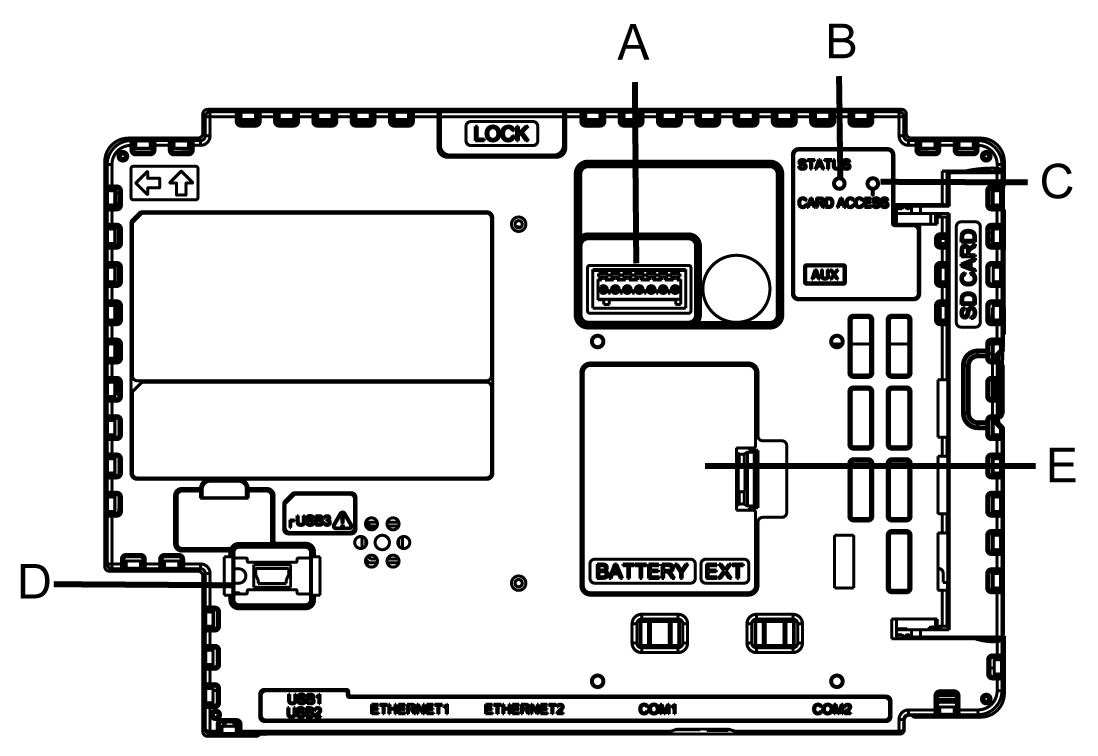

A
|
Interface Sortie auxiliaire/sortie pour haut-parleur (AUX)
|
Cette interface et Sortie d'alarme ou Sortie de vibreur sonore et Sortie sonore.
|
|
B
|
Voyant d'état
|
|
|
C
|
Voyant d'accès par carte
|
|
|
D
|
Interface USB (mini-B)
|
Conforme USB 2,0 (mini-B) x 1.
Distance de transmission maximale : 5 m (16,4 ft)
1 Cette marque identifie les messages de sécurité concernant le connexion interface.
|
|
E
|
Couvercle de l'interface d'unité d'extension (EXT)
|
L'unité d'extension peut être intégrée dans l'ouverture du couvercle de l'interface d'unité d'extension et la batterie pour la sauvegarde de mémoire peut être connectée ou remplacée.
|
|

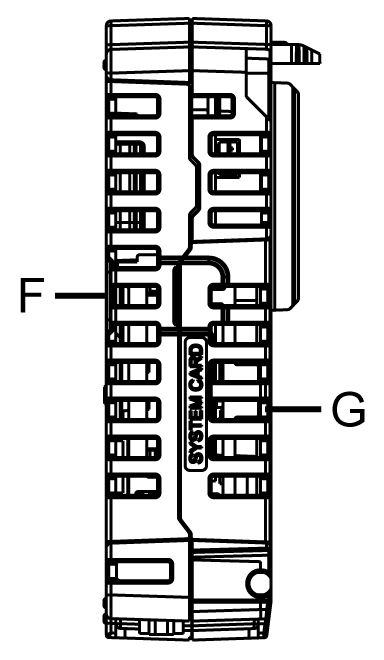

F
|
Couvercle de carte de stockage
|
La carte SD se trouve dans l’ouverture du capot de carte de stockage.
|
|
G
|
Capot de carte système
|
La carte système se trouve dans l'ouverture du capot de carte système. Vous ne pouvez pas ouvrir ce capot lorsque le Box Module est en cours de fonctionnement.
|
|
H
|

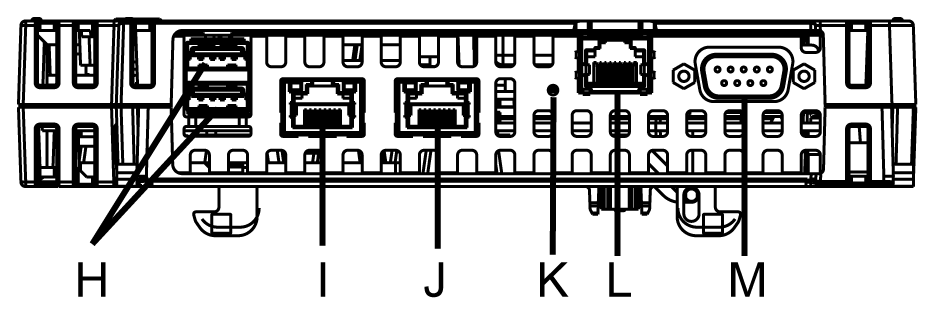

Interface USB (Type A)
|
Conforme USB 2,0 (Type A) x 2.
Tension d’alimentation : 5 Vdc ±5%
Courant maximum fourni : 500 mA
Distance de transmission maximale : 5 m (16,4 ft)
|
|
I
|
Interface Ethernet (Ethernet1)
|
Interface de transmission Ethernet (10BASE-T/ 100BASE-TX/ 1000BASE-T)
Connecteur : Prise modulaire (RJ-45) x 1
|
|
J
|
Interface Ethernet (Ethernet2)
|
Interface de transmission Ethernet (10BASE-T/ 100BASE-TX/ 1000BASE-T)
Connecteur : Prise modulaire (RJ-45) x 1
|
|
K
|
Voyant COM1
|
|
|
L
|
Interface série (COM 1)
|
Interface série RS-485 (isolement)
Connecteur : Prise modulaire (RJ-45) x 1
|
|
M
|
Interface série (COM2)
|
Interface série RS-232C/422/485 (vous pouvez changer de méthode de communication dans le logiciel).
Connecteur : D-Sub 9 broches (fiche) x 1
|
|

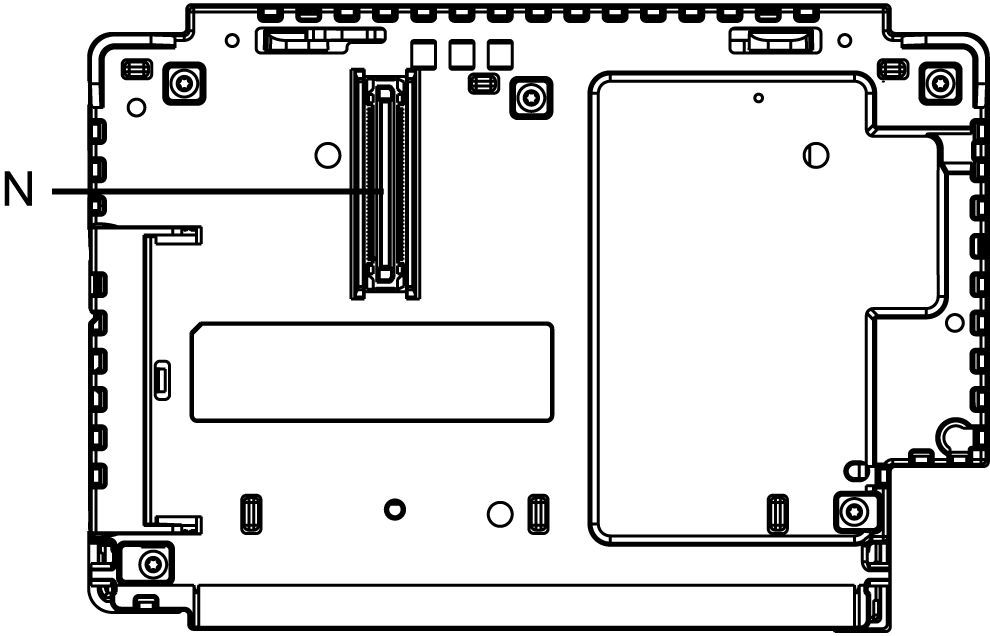

N
|
Interface Display Module
|
Interface qui connecte le Display Module et le Box Module.
|
