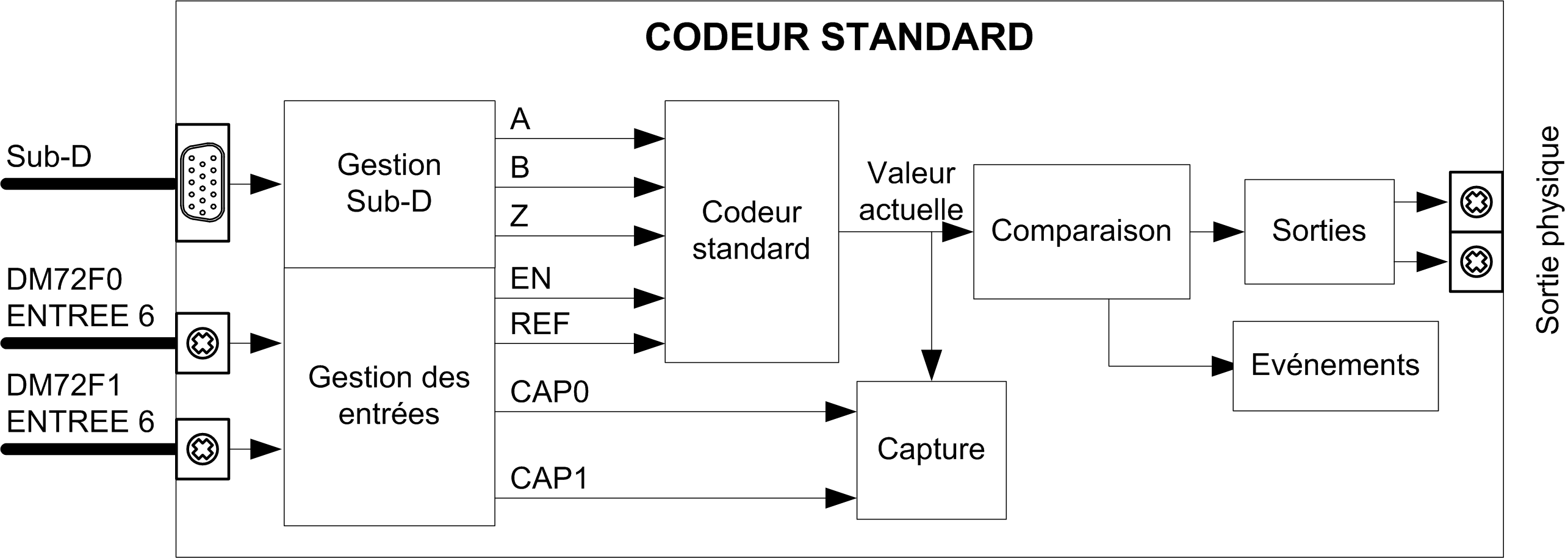

Le schéma suivant présente le Codeur standard en mode Incrémental sur l'interface du Codeur :
A et B sont les entrées de comptage du compteur.
EN est l'entrée d'activation du compteur.
Z et REF sont les entrées de référence du compteur.
CAP est l'entrée de capture du compteur.
Outre le mode Incrémental, le Codeur standard peut fournir les fonctions suivantes :
